SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 131
[ 要立刻使用新的旋转自动更换头的时候 ]
因旋转自动更换头的故障等，在生产中有时需要立刻使用新的旋转自动更换头的时候。
可是，对于测定旋转自动更换头的补正值需要约 40 分左右的时间，期间有可能不能进行生
产。
那时，进行以下的步骤，可以在 5 分左右使用新的旋转自动更换头。
1. 用 [ 选择旋转自动更换头 ] 按键选择新的旋转自动更换头。
2. 从「数据」栏测定「旋转自动更换头基准值」、「吸嘴手柄补正值」、「吸嘴高度补正值」。
※在此不进行 「贴装补正值」的测定。
3. 关闭 [ 旋转自动更换头管理 ] 画面。
4. 用 [ 机器操作 ]-[ 自动更换头操作 ]，吸取新的旋转自动更换头。
5. 吸取自动更换头后，因为没有测量贴装补正值而显示错误对话框。
6. 按下错误对话框的 [ 返回 ] 按键，显示出以下的对话框。
7. 在上述对话框中选择 [ 是 ] 的话，贴装补正值测定完毕的旋转自动更换头的贴装补正值
的平均值登录到新的旋转自动更换头上，旋转自动更换头就可以使用。
注意 )因为旋转自动更换头的贴装补正值个体差别很小，所以即使使用现有的贴装补正值，
贴装精度也没有很大地恶化。可是，测量每个旋转自动更换头的贴装补正值后，能期待
更一步进行高质量的贴装。
08SYS-0446S
3. 指令功能说明 SYS-XPF-4.1S
132 XPF 系统手册
3.5.4 [ 设定 / 管理 ] - [ 测定单吸嘴贴装补正 ]
[ 重要 ] 这个指令是维修保养专用。因为错误的操作会给生产造成坏的影响，请充分地注意。
为了防止误使用，维修保养担当者请采用在 「操作者设定」功能 (2.5.11) 上把指令做为非
显示等的对策。
功能说明

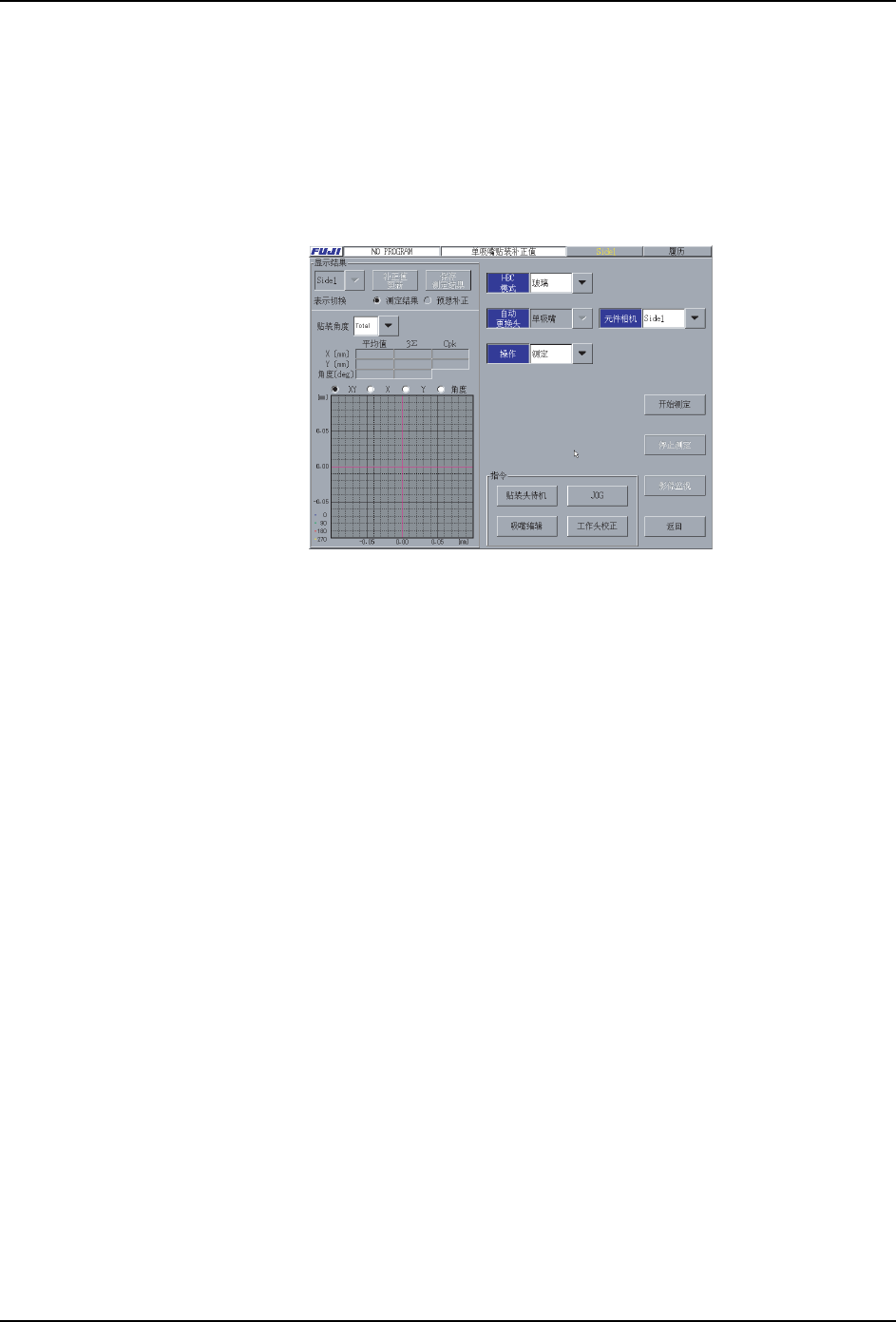

这是测定单吸嘴的贴装补正值的画面。
表示步骤
从 ［主画面］顺序选择 [ 设定 / 管理 ]、[ 测定单吸嘴贴装补正值 ]。
解说
测定单吸嘴的贴装补正值。
·对于玻璃元件的贴装补正值的测定需要φ 10.0 单吸嘴和玻璃元件。
·对于芯片元件的贴装补正值的测定需要φ 1.8 单吸嘴和 3216 芯片治具。
请按以下步骤进行测定。
1. 选择模式。如果测定玻璃元件贴装补正值时，在 「HBC 模式」中选择 " 玻璃 "。
如果测定芯片元件的贴装补正值，选择 " 芯片 "。
2. 将在测定中使用的单吸嘴安装到自动更换头置放台。
3. 在 「元件相机」选择组合框上，选择进行测定的元件相机。
4. 按下 「开始测定」按键，自动地测定贴装补正值。
5. 测定完成的话，「更新补正值」按键变为有效。按下「补正值更新」按键后补正值被更新。
08SYS-0408Sa
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 133

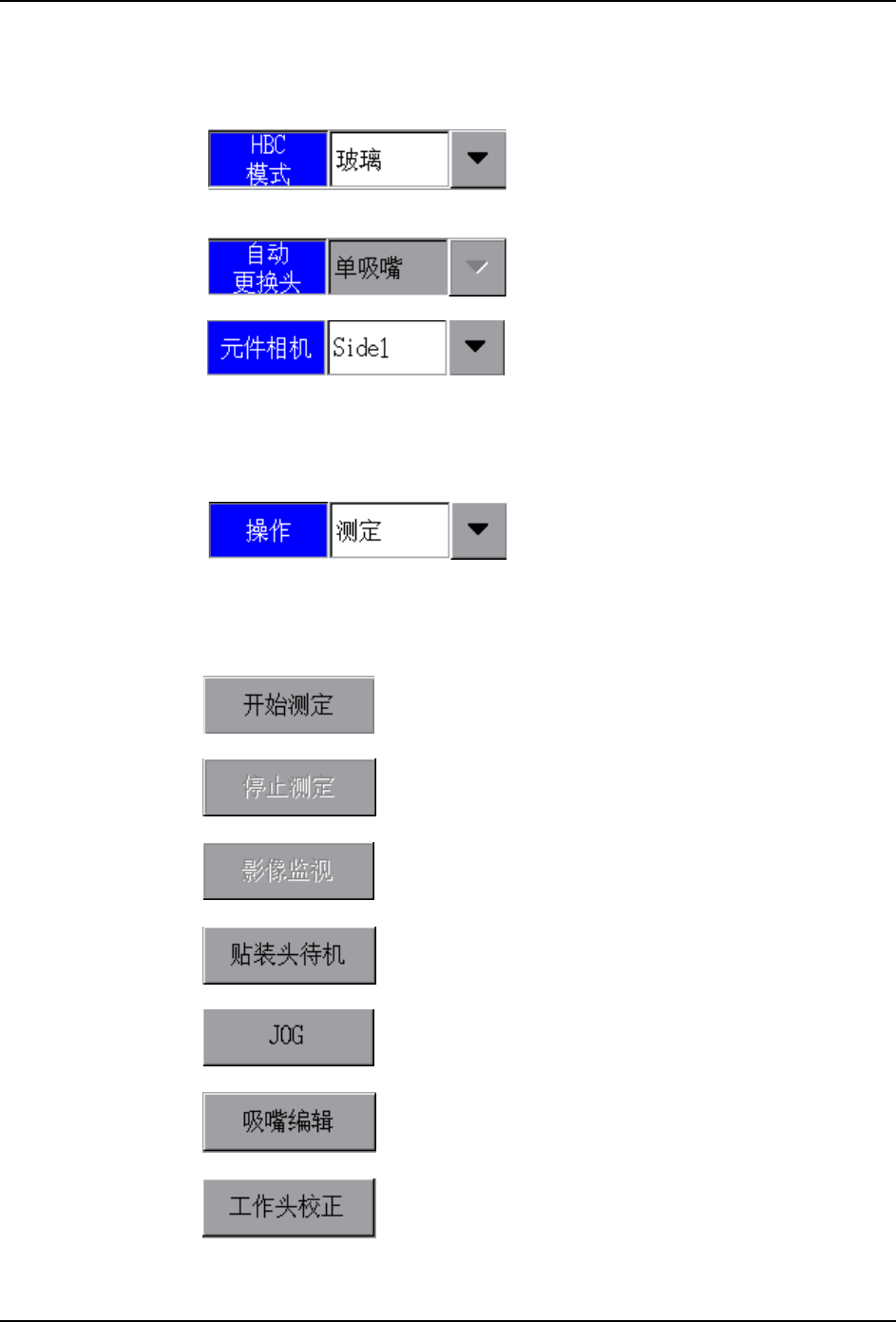

画面说明
选择模式
指令
选择单吸嘴贴装补正值的测定方法。
·玻 璃
·芯 片
选择测定的自动更换头的种类。
备注 )在 “单吸嘴”中为固定。
选择进行测定的元件相机。
·Side1
·Side2
·Side1,2
备注 )在 XPF-S 上只有 “Side1”。
选择操作方法。
·测定 →补正值的测定
·补正值 →补正值的参考
开始测定。
中止测定。
显示影像监视器。
执行工作头退避。
打开简易 JOG 画面 ( 仅仅是 XY 轴 )。
打开吸嘴编辑器。
打开工作头校正画面。
