3. 指令功能说明 SYS-XPF-4.1S
120 XPF 系统手册
关于其他
进行使用真空夹紧、执行吸嘴尺寸检查、进行料盘元件高度的手动测定、使用料盘补充时期
等的设定。在 [ 其他 ] 画面上构成如下。
真空夹紧 : 设定真空夹紧的使用 / 不使用。默认值是 「不使用」。
料盘料尽预告[分前]: 以时间(分)输入料尽警告在几分前显示。
( 输入范围 :0 ～ 20)
备注 )如果设定了 0，不显示料尽警告。
料盘元件高度手动测量 : 设定料盘元件高度手动测量的使用 / 不使用。
料盘元件补充时期的通知 : 设定料盘元件补充时期通知的使用 / 不使用。
通知支撑板名称的变更 : 在变更生产程序的支撑板名称时、运转开始时通知。
在换线时软支撑销的安装 / 拆除等需要操作员操作时，
对于防止忘记操作很有效。
08SYS-0247Sa
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 121
3.5.2 [ 设定 / 管理 ] - [ 固有值编辑器 ]
功能说明
编辑机器保存的固有值。
注意 )没有正确的维修保养知识就变更数值的话，有可能机器不能正常动作。变更数值的时
候，请充分地注意。
表示步骤
从 ［主画面］顺序选择 [ 设定 / 管理 ]、[ 固有值编辑器 ]。
画面说明
08SYS-0248S
直接输入伺服数值。选择可以输入的项目时按键
有效。
以选择了固有值的状态按下 [ 输入 ] 按键的话、
显示出数字键盘或者键盘。
显示 [JOG] 画面，工作头变为可以操作。
保存数据到 USB 硬盘或者网络存储器服务器中。
从 USB 硬盘或者网络存储器服务器中读入数据。
结束固有值的编辑，返回 [ 主画面 ]。
3. 指令功能说明 SYS-XPF-4.1S
122 XPF 系统手册
解说
按下面的步骤编辑固有值。
变更固有值
1. 选择变更的数据项目。
2. 选择 [ 输入 ] 的话，数字键盘或者键盘显示出输入数值。快速地选择 2 次 [Value] 的项
目后显示出数字键盘或者键盘。

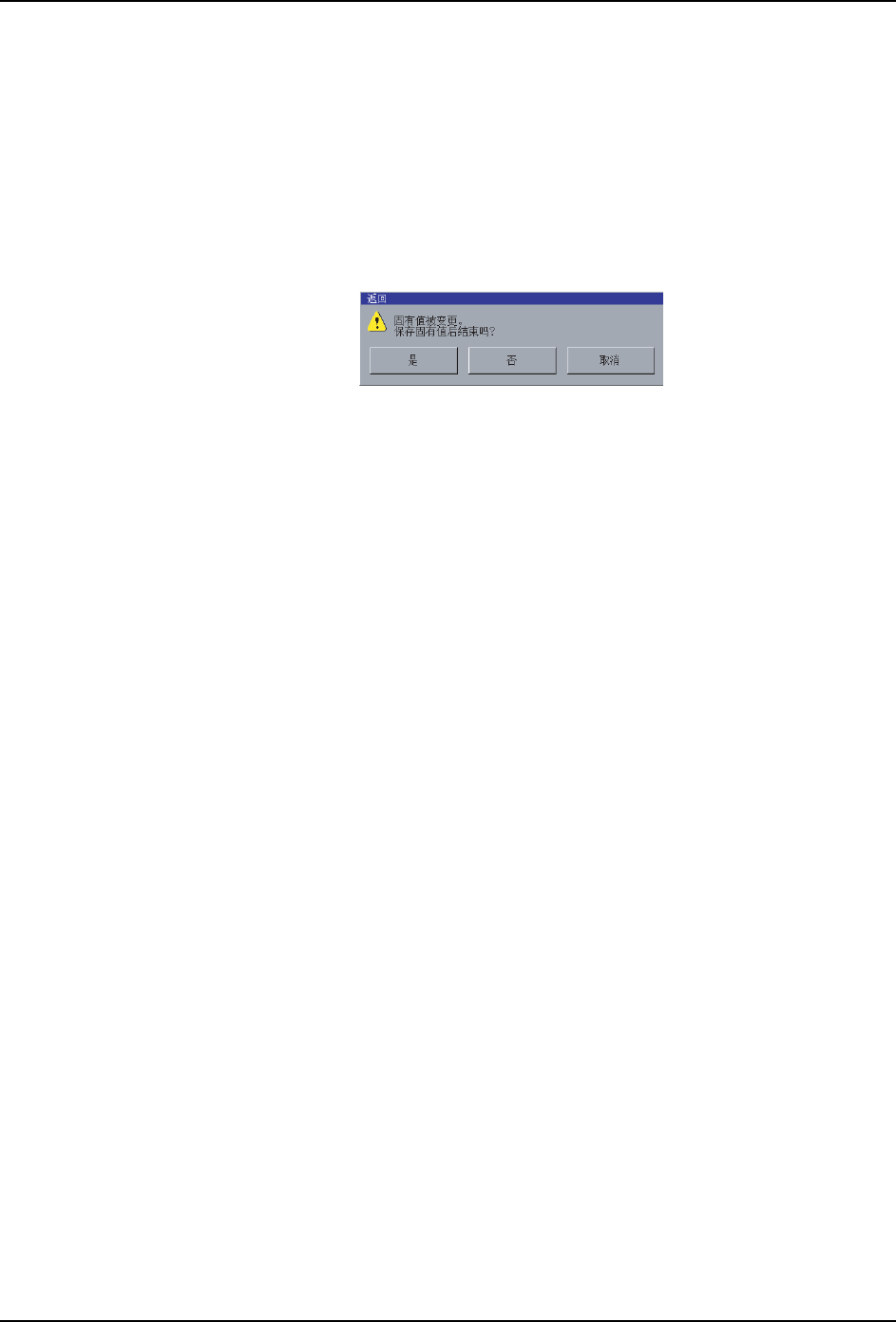

3. 因为按下[闭上]按键的话，显示出如下对话框，选择[是]确定固有值的变更。
检索固有值的名称后变更
1. 检索功能有标题检索和名字检索 2 种。
a. 标题检索与用固有值标题不同用检索功能选择检验项目的[▼]后选择标题一览表。
b. 名字检索是检索包含指定字符的固有值名的功能，选择检验项目的 [ 空白栏 ] 的话，
显示键盘板后输入想检索的固有值名，选择 [RET] 的话从上面开始检索。进一步选择
[ 下检索 ] 的话向下检索。
2. 改变变更的数据项目的数值。
08SYS-0255S
