3. 指令功能说明 SYS-XPF-4.1S
32 XPF 系统手册

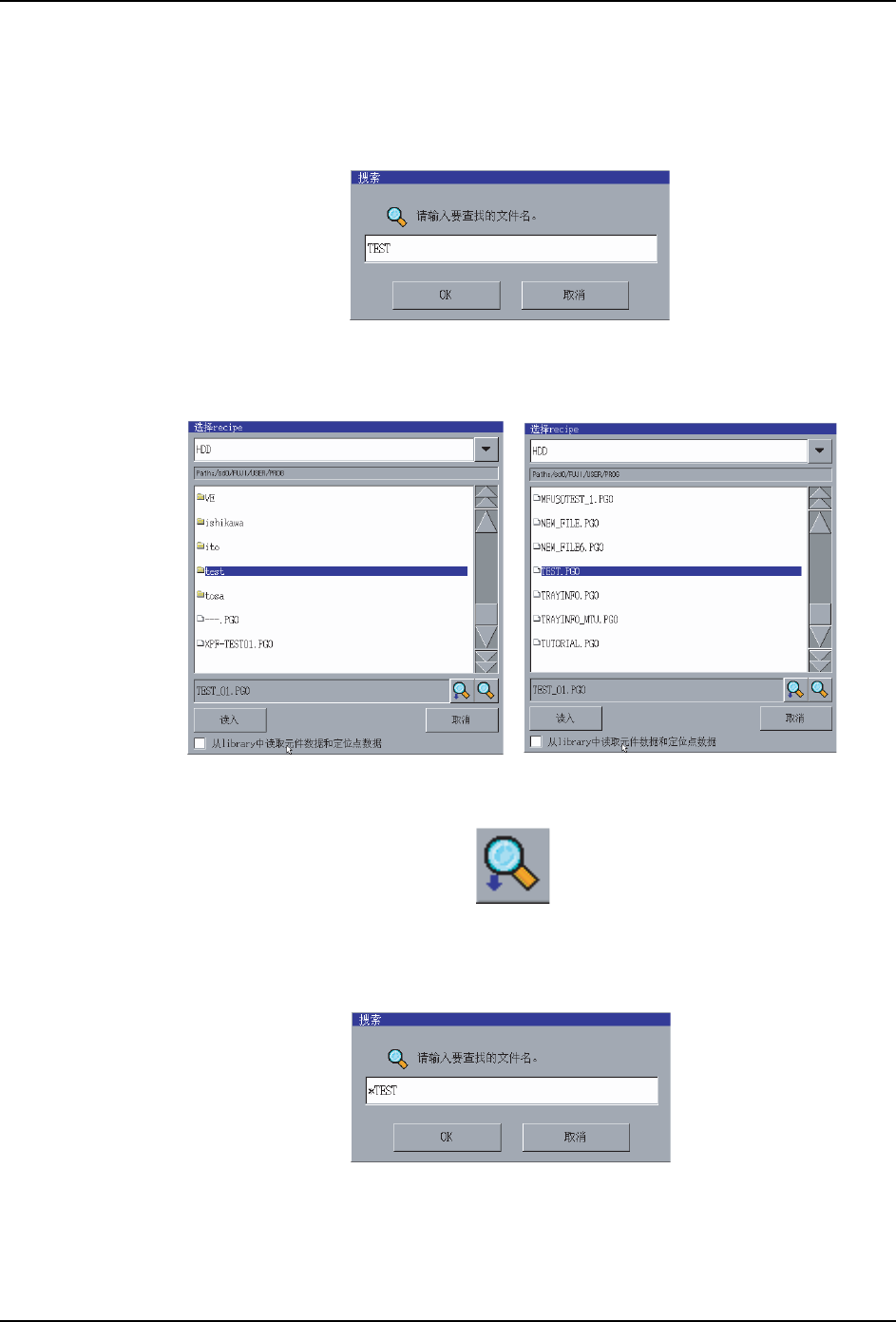

〈使用米字字符进行检索的执行例〉
1. 在已经知道生产程序名的前头以 「TEST」或者 「test」开始的时候，没有记住其剩余部
分的时候，如下进行输入。
「TEST」或者 「test」
2. 作为检索结果，显示出以 「TEST」或者 「test」开始的文件夹或者生产程序文件。
〈检索结果 （例）〉
3. 按下以下按键，检索相应的生产程序。
4. 但是，在生产程序的中途含有 「TEST」或者 「test」的时候
（例：MFU30TEST.PGO），因为没有相应检索结果，如下所示进行输入。
「*TEST」或者 *test」
08SYS-0036S
08SYS-0037S
08SYS-0039S
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 33

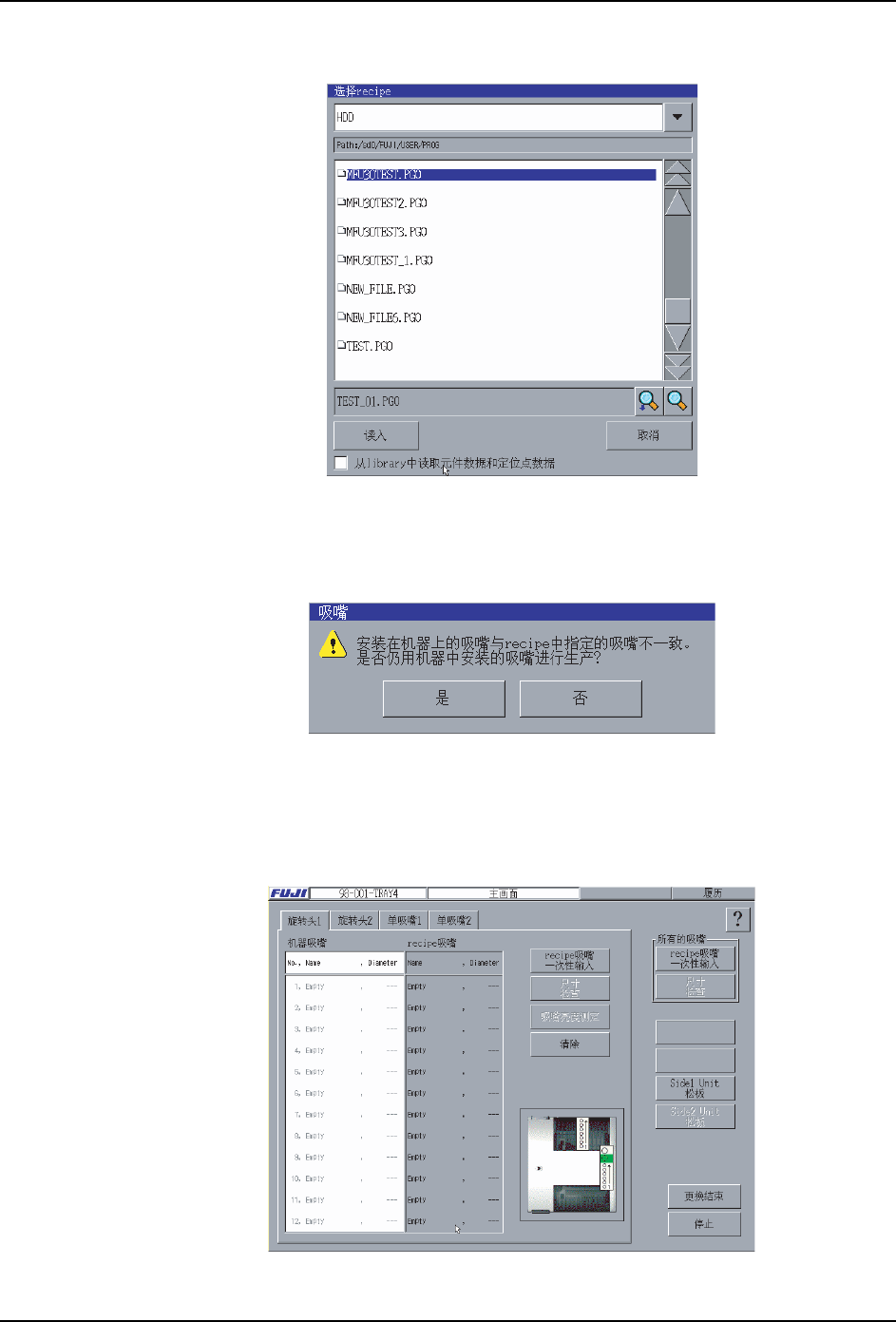

5. 在上述的检索结果中加上以下的生产程序后也可以检索出相应的检索结果。
读入生产程序时，进行数据检查。在数据检查时，在生产程序上确认指定的吸嘴、供料器以
及料盘是否安装在机器上。
在生产程序中指定的吸嘴没有安装在机器上时，显示出以下画面。
此时，选择[是]后，使用在机器上安装的吸嘴进行调整使其可以生产。但是，在生产程序
上指定的吸嘴用安装在机器上吸嘴不能代用时，显示出错误画面。
另外，选择 [ 不 ] 后，显示出以下的 [ 吸嘴编辑 ] 画面。请参考在生产程序中指定的吸嘴，
设定在生产中使用的吸嘴。吸嘴的设定方法请参考 「吸嘴编辑」。
08SYS-0040S
08SYS-0041S
08SYS-0042S
3. 指令功能说明 SYS-XPF-4.1S
34 XPF 系统手册
吸嘴的设定以及更换结束后，请按下 [ 吸嘴更换结束 ] 按键。进行生产程序的读取。

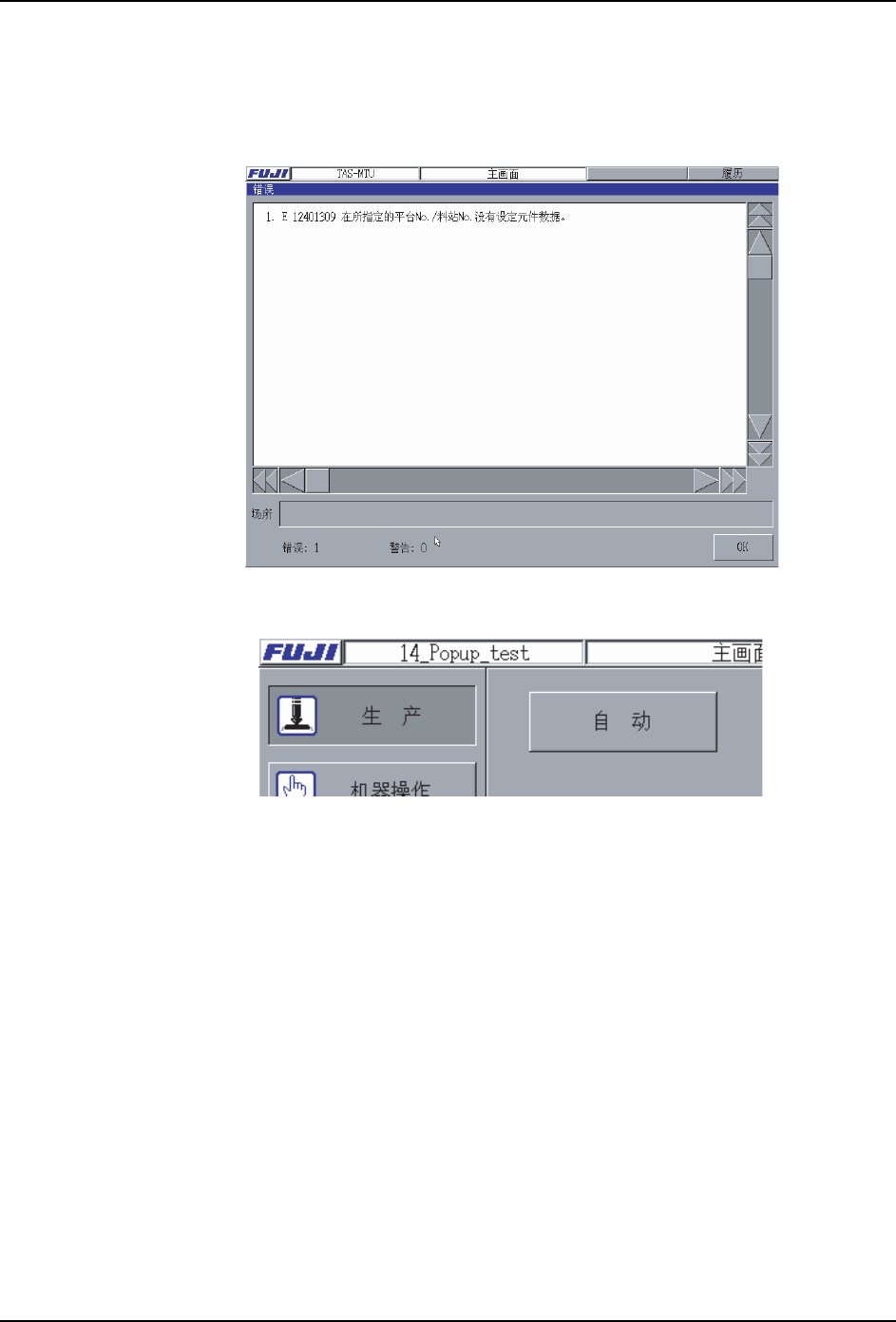

在生产程序中指定的供料器以及料盘没有安装在机器中时，显示出以下画面。请按下 [OK]
按键，用在生产程序中指定的供料器以及料盘进行更换。更换方法请参考 『操作手册』的
「5. 换线」。
生产程序读取完以后，读取的生产程序名显示如下。
08SYS-0043S08SYS-0043S
08SYS-0044S
