3. 指令功能说明 SYS-XPF-4.1S
138 XPF 系统手册
关于信号塔的红色的使用
EU( 欧洲联盟 ) 地区内使用的时候请根据“EN60204( 机械类的安全 )”10.3 项进行设定。在
下述中记载了推荐设定。
( 红色照明只有在机器处于异常状态时使用。)
Display Condition Blue Yellow Red Buzzer
Light Flash Light Flash Light Flash
Auto operation
自动运转中
○
Loading
加载中
○
Awaiting Panel
等待取入电路板
○
Awaiting Next machine
等待排出电路板
○
Parts out waiting Side 1
料尽预告 Side1
○
Parts out waiting Side 2
料尽预告 Side2
○
Parts out stop Side 1
料尽 Side1
○
Parts out stop Side 2
料尽 Side2
○
Emargency stop
因发生异常而停止
○
Statistical warning
统计的警告
○
Operator call
换线时呼叫操作员
○○
Recipe/Vision Error
影像处理处理错误
○
Non-production
非生产中
Changeover
换线中
○
Production complete
因生产块数结束而停止
○○
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 139
3.5.7 [ 设定 / 管理 ] - [ 版本升级 ]
功能说明
进行软件的版本升级。
表示步骤
从 ［主画面］顺序选择 [ 设定 / 管理 ]、[ 版本升级 ]。
解说
[ 版本升级 ] 中可以进行下面 2 个版本升级。
·应用软件 ( 机器控制 ) 软件的版本升级
·装载在供料器上的软件版本升级
由 CD 提供应用软件。要版本升级，需要插入 CD 到机器内的 CD 驱动器。CD 驱动器因为在控
制箱 (Side1 侧 ) 内部，请取下控制箱的盖板后操作。
此外，使用网络存储功能能进行应用 ( 机器控制 ) 软件的版本升级。
导入网络存储经理完毕的时候，请复制 FTP 主电脑的 「版本升级数据参考用」目录中安装
软盘内的 RECOVERY 目录以及 VERSION 目录。
没有导入网络存储经理的时候，请复制 FTP 主电脑的根目录中安装软盘内的 RECOVERY 目录
以及 VERSION 目录。

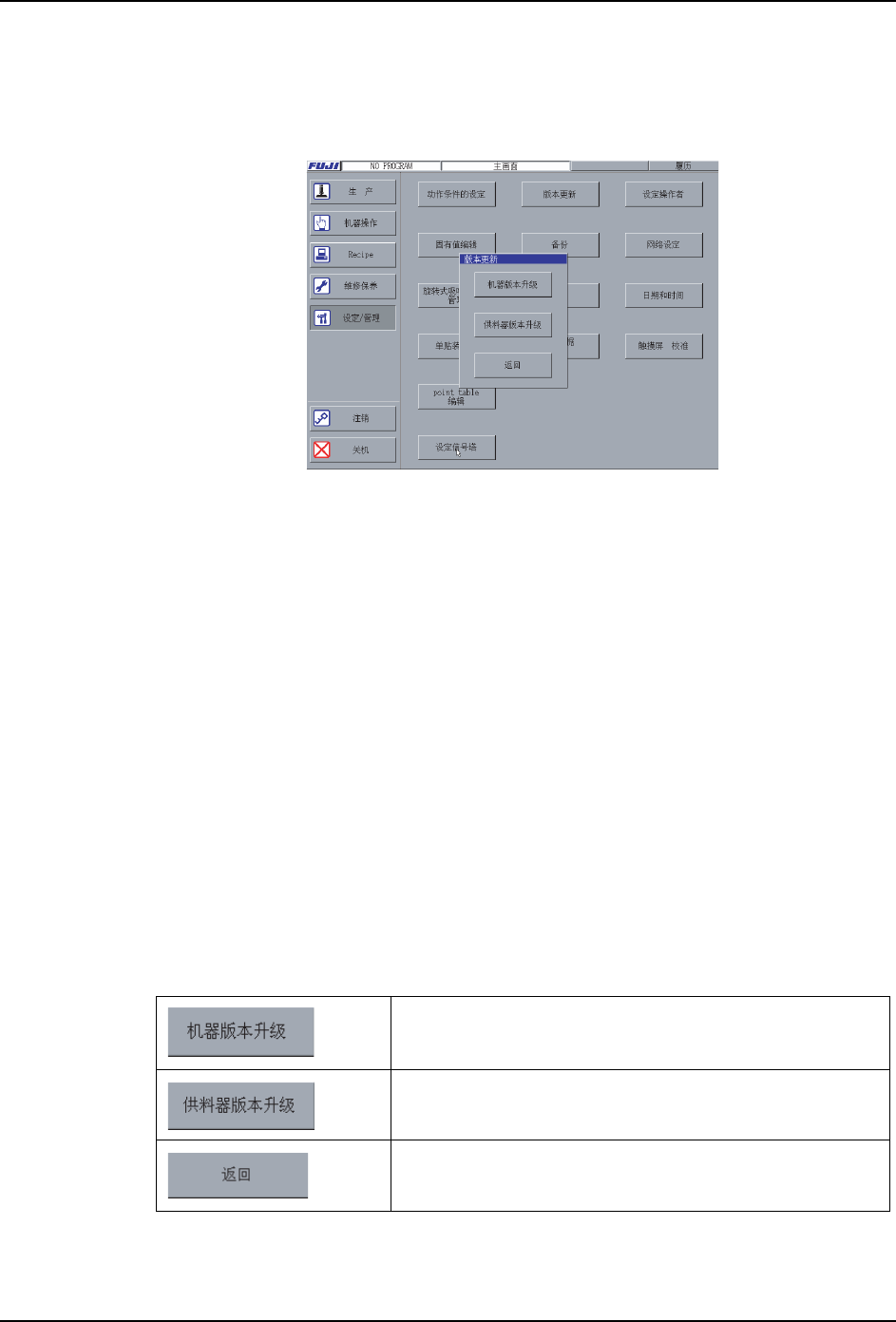

画面说明
08SYS-0285S
移到应用软件 ( 机器控制 ) 软件的版本升级处理。
显示 [ 供料器版本升级 ] 画面。
中止版本升级对象的选择，返回 [ 主画面 ]。
3. 指令功能说明 SYS-XPF-4.1S
140 XPF 系统手册

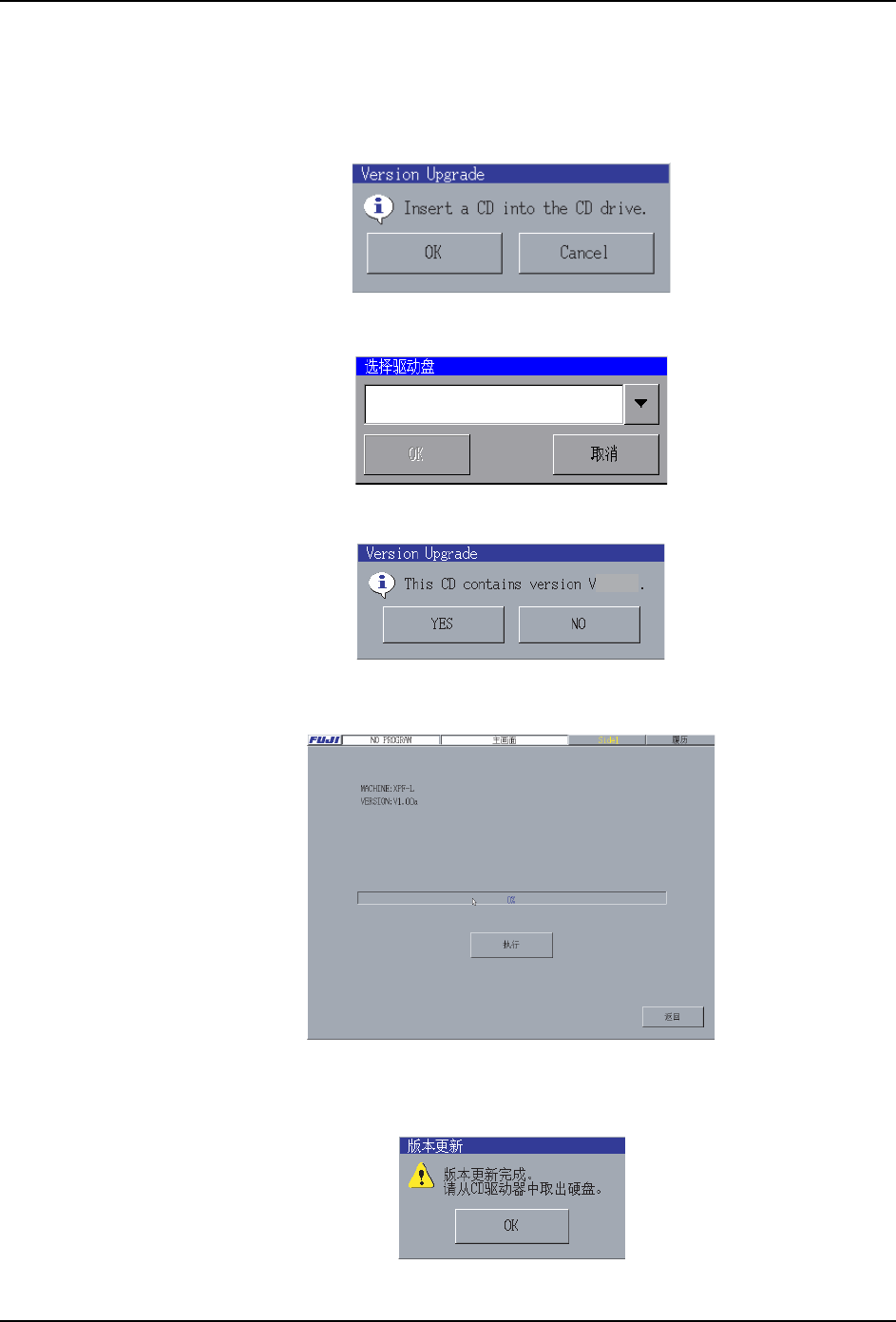

版本升级应用软件 ( 机器控制 ) 软件
1. 插入 CD 到 CD 驱动器，选择 [ 机器版本升级 ] 按键。
不插入 CD 选择 [ 机器版本升级 ] 按键的话，显示出催促插入 CD 的画面。请插入 CD 之后
按下 [OK] 按键。
此外，如果设定了网络存储器，会显示驱动器选择对话框，请选择相应的 FTP 主电脑。
2. 显示 CD 的版本。不是目的版本时，请选择 [ 取消 ] 后更换安装盘。
3. 选择 [OK] 按键的话，[ 执行 ] 按键有效。按下 [ 执行 ] 按键的话，开始版本升级处理。
4. 版本升级处理结束时显示出完成信息。从 CD 驱动器取出 CD，选择 [OK]。( 显示到取出
CD 为止。)
08SYS-0289E
08SYS-0290Ea
*.**
08SYS-0291S
08SYS-0292S
