SYS-XPF-4.1S 3. 指令功能说明 XPF 系统手册 93 3.4.1 [ 维修保养 ] - [ 工作头校正 ] 功能说明 测定元件相机、定位相机和更换 头的位置关系。 表示步骤 从 ［主画面］顺序选择 [ 维修保养 ]、[ 工作头校正 ]。 画面说明 因为通常在周期循环上进行补正 ， 不需要执行这个指令。 请在如下的情况时执行这个指令。 · 定位相机、元件相机的位置变化 的时候 ( 调整等 ) · 对元件贴装坐标产生修正的时…
3. 指令功能说明 SYS-XPF-4.1S
92 XPF 系统手册
3.4 [ 维修保养 ] 指令

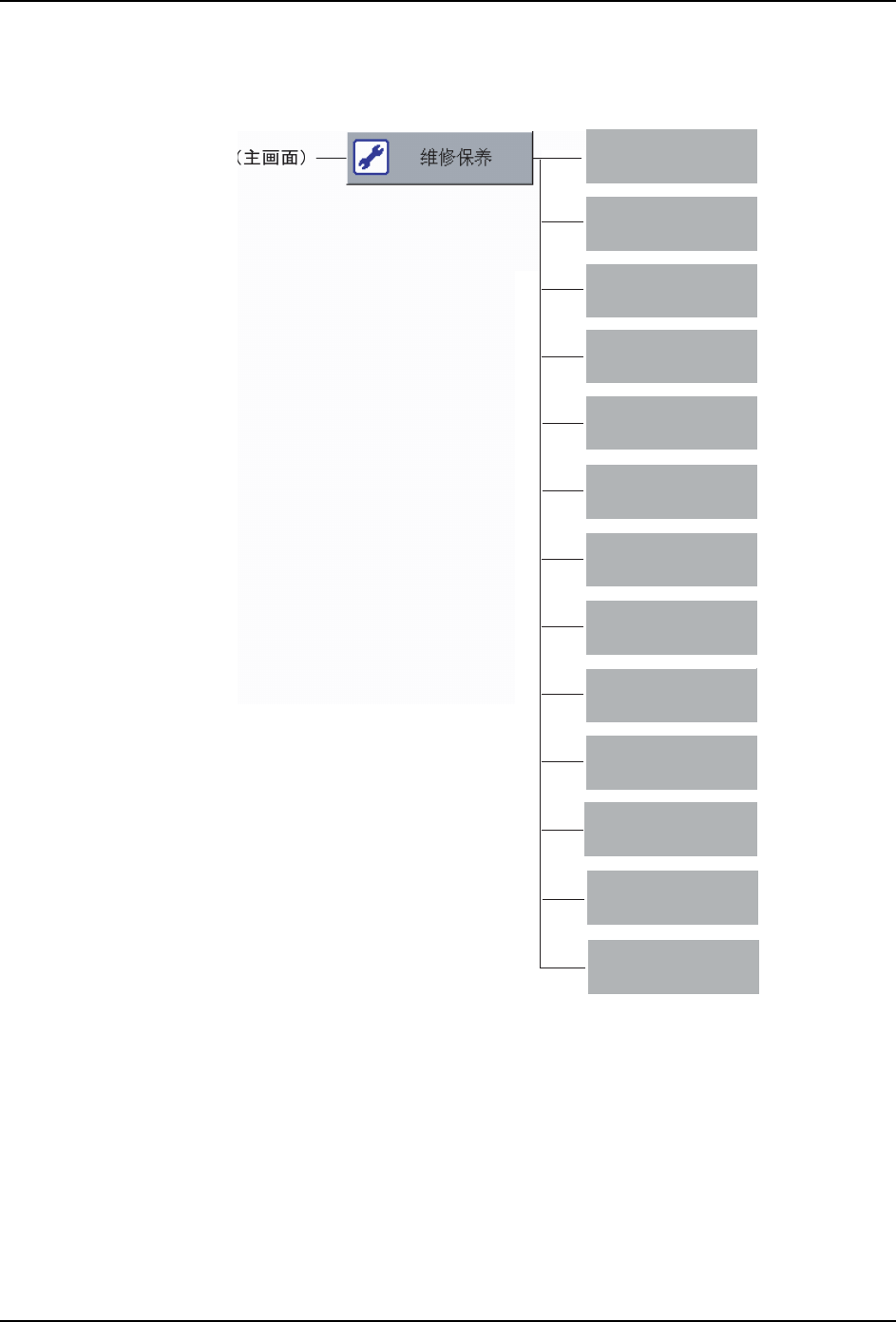

是机器的调整保养等使用的指令。[ 维修保养 ] 指令如下图构成。
08SYS-0158S
-2*
Ꮉ༈᷵ℷ
,2Ẕᶹ
Matrix Data
Measurement
⌟ᅮఈԡ㕂
⌟ᅮ䌈㺙㊒ᑺ
㛊ⴔࠖ⍖ᭋ
㊒ᑺ⌟ᅮ
ⳌᴎⲞؐ䆒ᅮ
5;55D
Ԏ᳡߱ᳳ䇗ᭈ
⌟ᅮপॳ⚍
⌟ᅮⶽ䰉᭄
催ߚ䕼⥛⌟ᅮ
ऩࡼ⹂䅸
ᮟ䕀༈ᯊᬜ
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 93
3.4.1 [ 维修保养 ] - [ 工作头校正 ]
功能说明
测定元件相机、定位相机和更换头的位置关系。
表示步骤
从 ［主画面］顺序选择 [ 维修保养 ]、[ 工作头校正 ]。
画面说明
因为通常在周期循环上进行补正，不需要执行这个指令。请在如下的情况时执行这个指令。
·定位相机、元件相机的位置变化的时候 ( 调整等 )
·对元件贴装坐标产生修正的时候
在实行工作头校正之前，确认φ 10.0 单吸嘴是否设定在吸嘴编辑器上，请确认机器的吸嘴
单元置放台的设定。
要执行工作头校正，请按下 [ 测定开始 ] 按键、启动按键。
08SYS-0159Sa
开始测定。
表示吸嘴编辑器。
请确认φ 10.0 单吸嘴是否被设定。
返回 ［主画面］。
3. 指令功能说明 SYS-XPF-4.1S
94 XPF 系统手册
3.4.2 [ 维修保养 ] - [ 相机增益设定 ]
功能说明
测量元件影像处理的光量后进行相机的增益的调整。
表示步骤
从 ［主画面］顺序选择 [ 维修保养 ]、[ 相机增益设定 ]。
画面说明
所谓 "StroboLevel"，是为了调整氙管的亮度的数值。增益调整的增益值超过 200 的时候，
使闪光灯数值上升 ( 明亮地点亮 )，增益值尽量限制在 200 以内。初始值是 "1"。
08SYS-0163Sa
开始相机增益的测定。 表示相机增益值的
测定值的履历。
删除相机增益值的
测定作为基准的增益值。
为了进行自动调光的必
要测定。机器出厂时测
定第 1 次的基准值。
测定值的履历。
停止测定。 返回 [ 主画面 ]。
