SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 107
3.4.11 [ 维修保养 ] - [ 测定吸取原点 ]
功能说明
测量 MFU 的吸取原点。
表示步骤
从 ［主画面］顺序选择 [ 维修保养 ]、[ 吸取原点测定 ]。
画面说明
08SYS-0221S
自动地测定 MFU 的吸取
原点 (Side1)。
为了移动工作头到 MFU 的
吸取原点时使用。
自动地测定 MFU 的吸取
原点 (Side2)。
结束吸取原点测定，返回
[ 主画面 ]。
3. 指令功能说明 SYS-XPF-4.1S
108 XPF 系统手册
解说
测定 MFU 的吸取原点。要测定吸取原点需要专用的治具。
吸取原点的测定，请按下面的步骤进行。
1. 夹紧测定用的治具 (MFU)。
2. 从 ［主画面］顺序选择 [ 维修保养 ]、[ 吸取原点测定 ]。
3. 显示 [ 测定吸取原点 ] 画面。

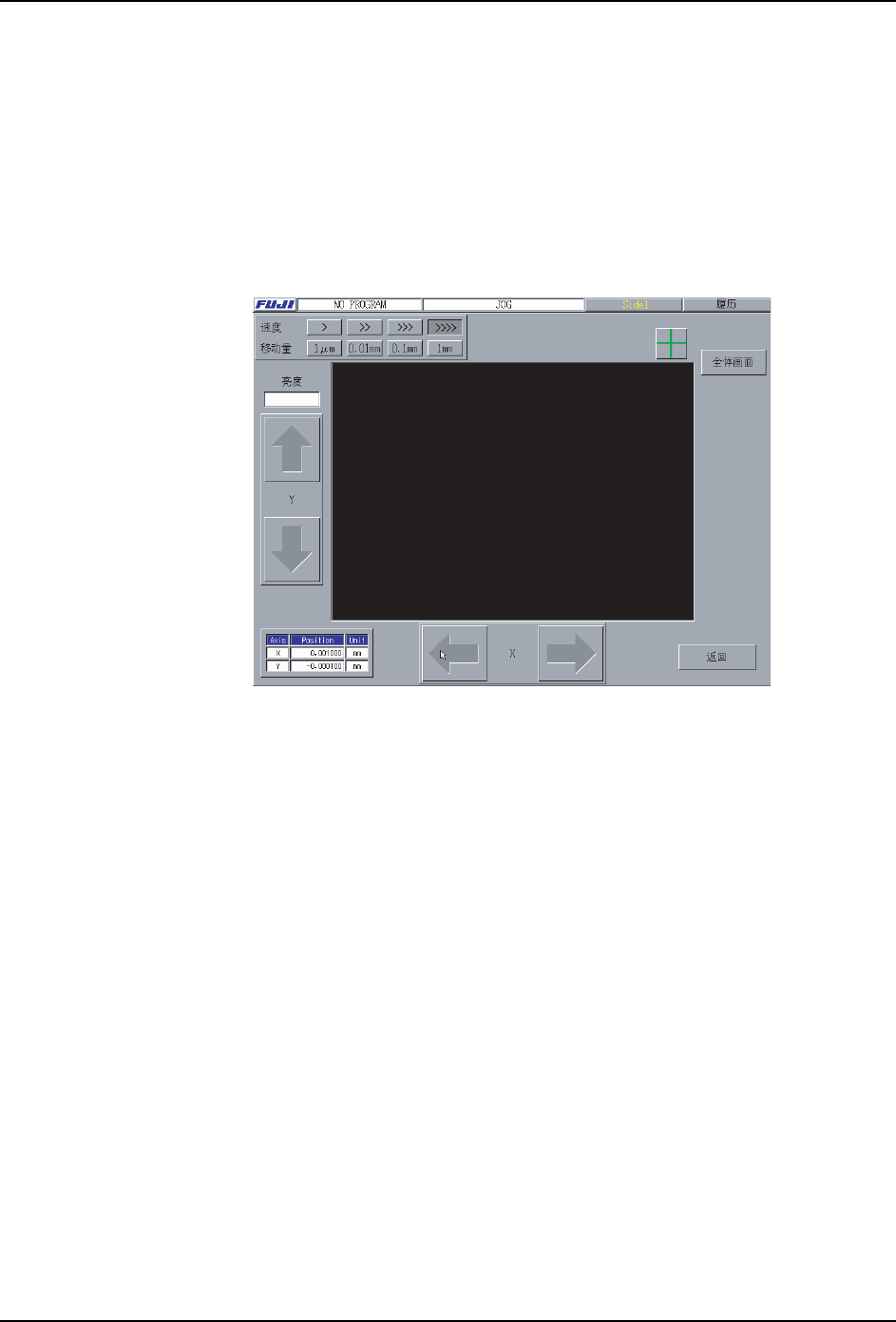

4. 按下 [JOG] 按键时，显示出如下画面。请将工作头移动到有治具的吸取原点记号的地方。
5. 按下 [Side1 测定开始 ] 按键时自动地进行测定。没找到治具的吸取原点记号时，请执行
步骤 4。
6. 如果测定结束，请按下 [ 闭上 ] 按键后返回 [ 主画面 ]。
7. 松开测定用的治具。
3.4.12 [ 维修保养 ] - [ 测定高度分辨率 ]
功能说明
因为这个指令使用特殊的治具，所以一般不能执行。
3.4.13 [ 维修保养 ] - [ 确认单动 ]
功能说明
因为这个指令是用于调整的，所以一般不能执行。
08SYS-0226S
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 109

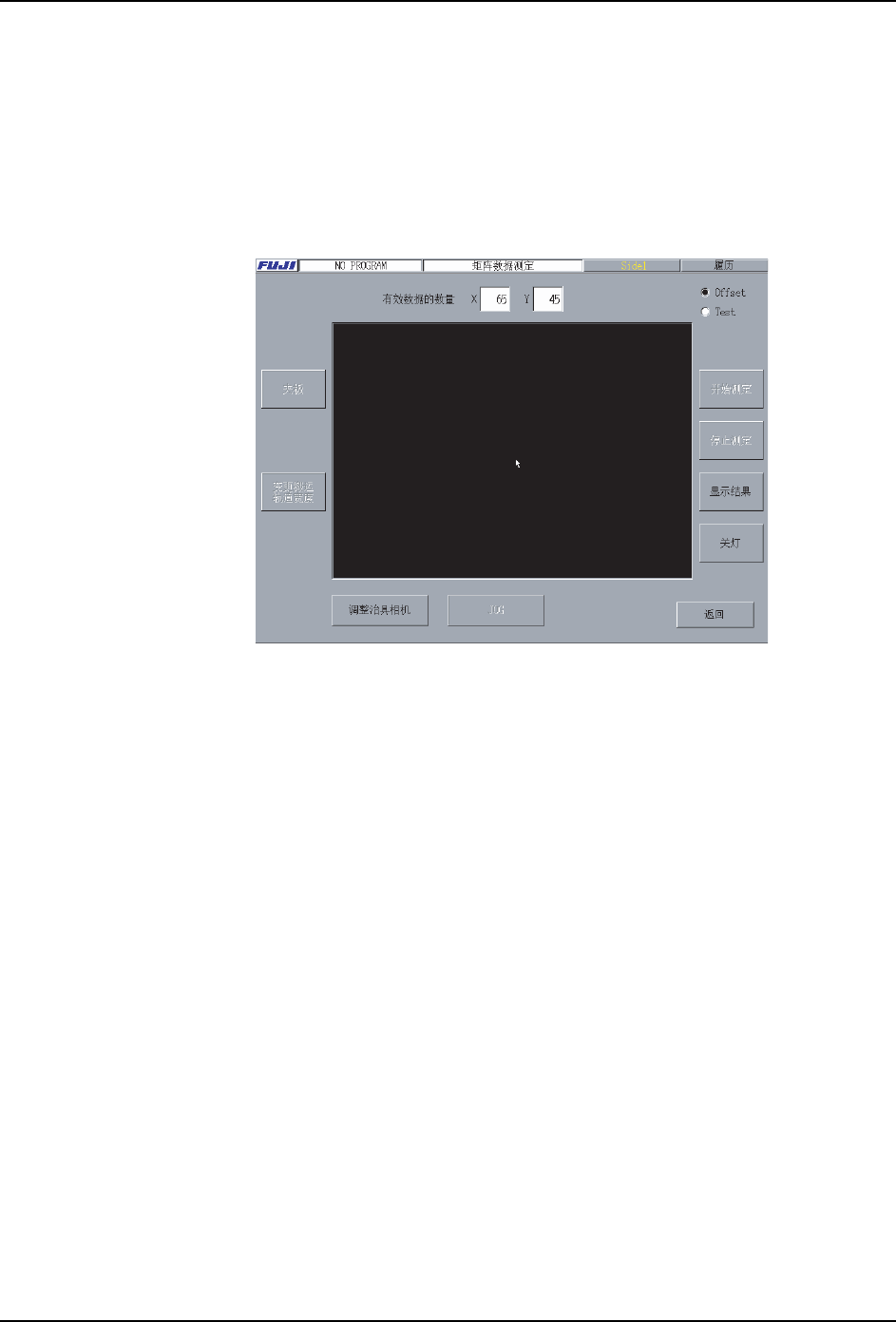

3.4.14 [ 维修保养 ] - [ 矩阵数据测定 ]
功能说明
使用专用的玻璃板测定滚珠丝杆的歪斜。
注意
要进行矩阵数据测定时需要专用的治具。请不要在通常的操作中执行。详细请询问本公司销
售人员。
08SYS-0227S
