SYS-XPF-4.1S 3. 指令功能说明 XPF 系统手册 53 2. 象下面一样选择显示生产信息的日志文 件。 a. 按下 [ 开始指定 ] 按键，从一览表选择作为开始位置的日志文 件。 b. 按下 [ 结束指定 ] 按键，从一览表同样选择作为结束位置的日 志文件。 c. 选择从用 [ 开始指定 ] 按键指定了的位置到用 [ 结束指定 ] 按键指定的位置为止的日 志文件。 3. 选择画面右侧的 [ 电路板信息 ] 按键、 [ 机器…
3. 指令功能说明 SYS-XPF-4.1S
52 XPF 系统手册
日志文件登记的处理如下进行。
以生产程序为单位显示生产信息
表示选择的生产程序的生产信息。能限定表示生产信息的时间范围。同时，没被选择的生产
程序的时间，全部作为电源 OFF 时间被合计。
1. 指定时间范围时，变更 [ 时间范围设定 ] 的 「×」到 「○」。因为 [ 开始的日期和时刻
] 和 [ 结束的日期和时刻 ] 可以输入，请各自输入日期和时刻。
2. 从 [ 生产信息显示 ] 画面的 [ 生产程序一览表 ] 选择生产程序。( 可以复数选择 )
3. 选择画面右侧的 [ 电路板信息 ] 按键、[ 机器状态信息 ] 按键、[ 供料器信息 ] 按键、[
吸嘴信息 ] 按键以及的 [ 错误信息 ] 按键中的某一个。
4. 显示选择的按键的画面。
以日志文件为单位显示生产信息
1. 在 [ 生产信息显示 ] 画面上，按下 [ 日志文件 ] 按键，如下显示 [ 选择日志文件 ] 画面。
在这个画面上，全部显示当前在「/sd0/FUJI/USER/PRODUCT」(文件夹)保存的日志文件。
6<66
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 53
2. 象下面一样选择显示生产信息的日志文件。
a. 按下 [ 开始指定 ] 按键，从一览表选择作为开始位置的日志文件。
b. 按下 [ 结束指定 ] 按键，从一览表同样选择作为结束位置的日志文件。
c. 选择从用 [ 开始指定 ] 按键指定了的位置到用 [ 结束指定 ] 按键指定的位置为止的日
志文件。
3. 选择画面右侧的 [ 电路板信息 ] 按键、[ 机器状态信息 ] 按键、[ 供料器信息 ] 按键、[
吸嘴信息 ] 按键以及的 [ 错误信息 ] 按键的某一个。
4. 显示所选择的按键画面。
保存生产信息到 USB 存储器等中
要保存生产信息，按下 [ 数据保存 ] 按键。
1. 连接 USB 存储器等的 USB 设备到 USB 接插头中。
2. 按下[数据保存]按键。
3. 因为显示出了 [ 文件保存 ] 对话框，选择保存地方、输入保存的文件名。
4. 按下 [ 保存 ] 按键后，保存所显示的内容。
消去日志文件
如果手动删掉日志文件，按照下面的步骤进行。
1. 按下 [ 日志文件 ] 按键，显示 [ 选择日志文件 ] 画面。
2. 按下 [ 消去日志 ] 按键，选择消去的日志文件的最新的东西。
3. 包含选择了的日志文件，比那个旧的 ( 在下面显示的 ) 日志文件全部都被选择。

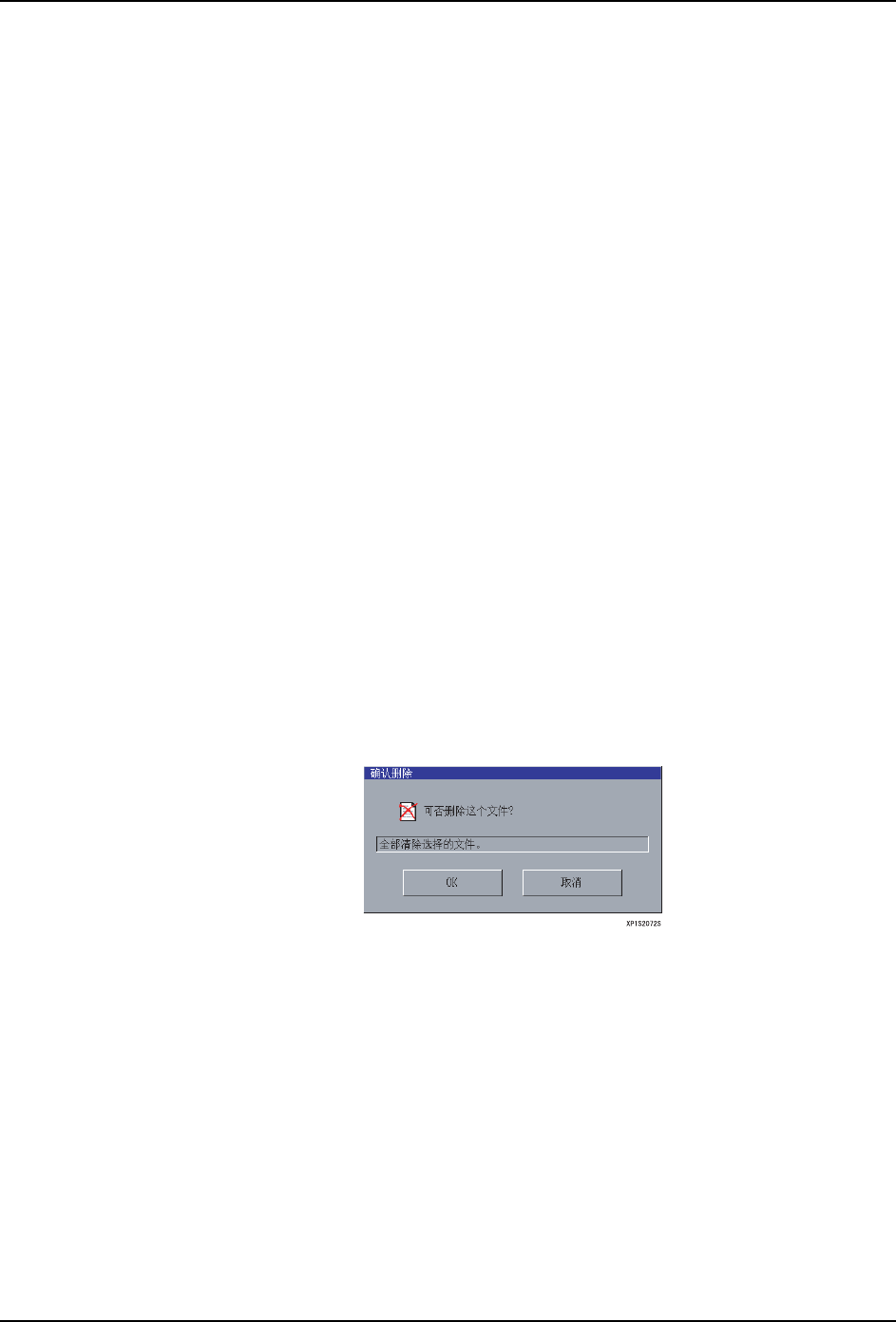

4. 显示确认对话框。
5. 按下 [OK] 按键的话，选择的日志文件被消去。
6. 下[返回]按键，返回[生产信息显示]画面。
3. 指令功能说明 SYS-XPF-4.1S
54 XPF 系统手册
设定日志文件的保存条件
要设定日志文件的保存期间或者保存容量，进行下面的步骤。

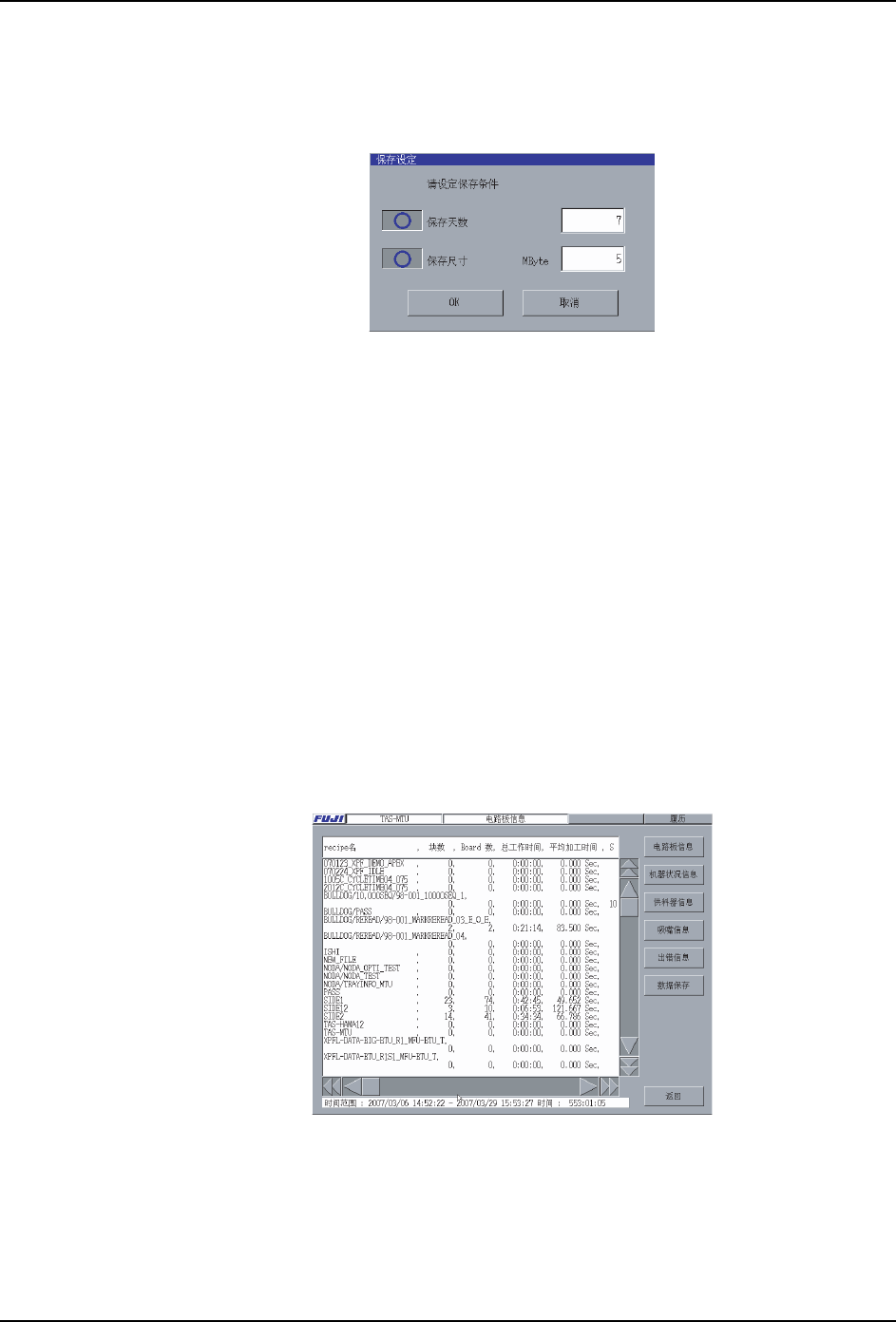

1. 选择 [ 保存设定 ] 按键的话，显示如下的 [ 保存设定 ] 对话框。
2. 设定日志文件的保存条件。
左侧有的 「○」或者 「×」按键表示条件的有效或者无效。请按下 「○」或者 「×」
按键，切换条件的有效或者无效。
脱离了这个条件的日志文件关机时候自动地被消去。
3. 请设定下面的项目。
注意 )即使变更设定，已经创建的日志文件也不会被消去。请参考 「消去日志文件」消去日
志文件。
4. 显示生产信息的画面时如下构成。用画面右侧的按键，可以进行画面的切换以及的数据
的保存。
保存日数： 设定预先保存日志文件的日数。
超过了被设定的日数的日志文件自动地被消去。
保存尺寸： 设定预先保存的日志文件的合计尺寸。
日志文件的合计尺寸如果比设定的尺寸大，删掉旧的日志文件，使保存的
日志文件的合计尺寸在设定的尺寸以下。但是，即使合计尺寸大的时候，
当前日期的日志文件也不被消去。
08SYS-0086S
08SYS-0087S
