SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 55

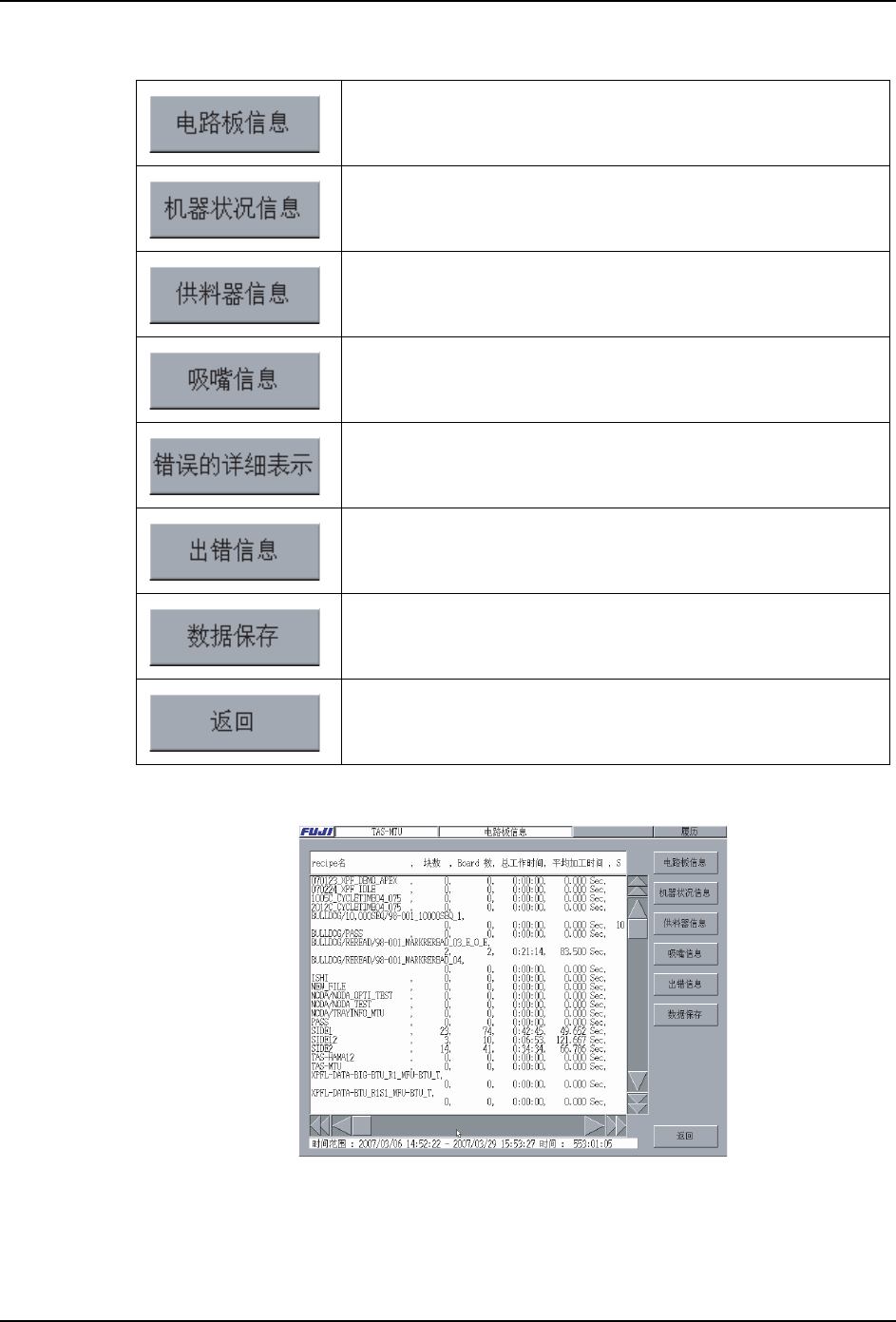

操作按键的说明
关于[电路板信息]画面
移到[电路板信息]画面。
移到[机器状态信息]画面。
移到[供料器信息]画面。这个按键在[供料器信息]画面
上，置换为 [ 错误详细 ] 按键。
移到 [ 吸嘴信息 ] 画面。这个按键在 [ 吸嘴信息 ] 画面上，置
换为[错误详细]按键。
只有 [ 供料器信息 ] 画面以及 [ 吸嘴信息 ] 画面可以选择。显
示选择的供料器或者吸嘴的错误详细内容。
移到[错误信息]画面。
将展开的全生产信息数据保存到 USB 存储器等中。
关闭这个画面，返回到 [ 生产信息显示条件设定 ] 画面或者 [
选择日志文件 ] 画面。
6<66
3. 指令功能说明 SYS-XPF-4.1S
56 XPF 系统手册
显示的项目如下所示
生产程序名 : 显示适合条件的日志数据，或显示选择的日志文件中登录的生
产程序名。选择的日志的生产程序在 「NO_PROGRAM」的时候不
作为处理的对象。
块数 : 显示日志文件内被登录的结束生产的电路板块数。
Board 数 : 显示日志文件内被登录的加工完毕的 Board 数。
工作总时 : 表示电路板的工作总时间。
平均加工时间 : 用平均值表示生产一块电路板需要的时。
总 SQ: 表示各生产程序的总顺序数。不考虑子电路板跳过、顺序跳过
等，设定顺序总的计数。
关于 [ 机器状态信息 ] 画面
显示的项目如下所示。
状态 : 说明中的 [ ] 内是表示比例的计算式。
合计时间 : 1. 表示在当前画面显示的信息的开始时间～结束时间的合
计时间。
2. 有时间范围指定时，时间范围成为合计时间。
3. 有生产程序指定时，指定生产程序的最初的活动～最后的
活动成为合计时间。
4. 有时间范围和生产程序指定时，时间范围成为合计时间。
5. 指定了日志文件时，日志文件最初的活动～最后的活动成
为合计时间。
电源 OFF 时间 : 1. 在合计时间内机器的电源表示 OFF 的状态。
2. 是电源 OFF 时间 = 合计时间 - 展开对象时间 - 条件不适用
时间。
%:[ 电源 OFF 时间 / 合计时间 ]
08SYS-0097S
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 57
电源 ON 时间 : 1. 表示在合计时间内机器的电源 ON 的状态。
2. 有时间范围指定时，在时间范围有日志的时间成为电源ON
时间。
3. 有生产程序指定时，在时间范围有日志的时间成为电源ON
时间。
4. 有时间范围和生产程序指定时，有指定的生产程序的日志
的时间成为电源 ON 时间。
5. 指定了日志文件时，以日志文件单位最初的活动～最后的
活动的合计成为电源 ON 时间。
%:[电源ON时间/合计时间]
条件不适用时间 : 1. 表示在时间范围上生产信息合计的时候所选择的生产程
序开始时间～结束时间的合计时间。
时间单位以外的生产信息合计的时候是 0。
%:[条件不适用时间/电源ON时间]
展开对象时间 : 1. 表示在时间范围上生产信息合计的时候所选择的生产程
序开始时间～结束时间的合计时间。
时间单位以外生产信息合计的时候与合计时间一样。
%:[展开对象时间/电源ON时间]
运转时间 : 1. 是进行展开对象时间内的机器自动运转处理 (「自动运转
中」ON) 的时间。
2. 在画面中央显示详细的运转时间。
%:[ 自动运转中 / 展开对象时间 ]
元件补充时间 : 1. 是在展开对象时间内的自动运转中机器根据料尽而机器
停止 ( 「由于料尽的机械停止」ON)、重新开始运转或者
读入其他的生产程序到关机为止的时间。
2. 在自动运转中检测出「由于料尽的机器停止」的瞬间变为
OFF。
3. 在画面中央详细显示元件补充时间。
%:[ 由于料尽使机器停止的停止时间 / 展开对象时间 ]
运转中的停止时间 : 1. 是在展开对象时间内的自动运转中机器因为某种理由而
停止、重新开始运转、读入其他的生产程序到进行关机等
为止的时间。
在自动运转中检测出由于影像处理的原因而停的瞬间变为
OFF
2. 在画面中央详细显示运转中的停止时间。
%:[ 因为影像处理的原因而停止的停止时间 / 展开对象时间
]
