区域 A
在这个区域上，在机器上进行贴装的元件供应单元（MFU、MTU 以及 BTU) 的状态的显示、连
续生产 / 生产一块停止的切换等。
元件供应单元的种类如下所示。
MFU MTU
BTU OTS, ITS
08SYS-0007E
6<66
6<66D
6<66D
6<66D
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 21
元件供应的状态用颜色表示如下。
按下元件供应单元图标后处于选择状态，在显示面右侧显示出选择的元件更换单元的料站。
按下左侧显示的图标后如下动作。
元件供应单元的状态 表示
一般状态
选择状态
料尽
或者供料器送料异常
料尽警告
（仅仅在使用 Fujitrax）
按下这个图标后，在画面右侧显示出吸嘴的状态。
按下这个图标后，在画面右侧显示出统计信息。
切换连续生产和生产一块。
按下这个图标后，变为帮助模式。帮助模式时，选择其他
的图标后帮助现实在画面上。
㧔ⱑ㡆㧕
㧔㓓㡆㧕
㧔㑶㡆㧕
㧔咘㡆㧕
䖲㓁⫳ѻ
⫳ѻϔഫذℶ
ᐂࡽ
3. 指令功能说明 SYS-XPF-4.1S
22 XPF 系统手册
区域 B
在这个区域上，显示出供料器或者料盘的状态、吸嘴的信息或者统计信息。在画面上部显示
的标签页 （[ 平台 1] 标签页、[ 平台 2] 标签页、[MTU] 标签页等）、根据夹紧的元件供应
单元进行变化。
1. [平台1]、[平台2]、[平台3]、[平台4]标签页
a. 夹紧 MFU 的时候

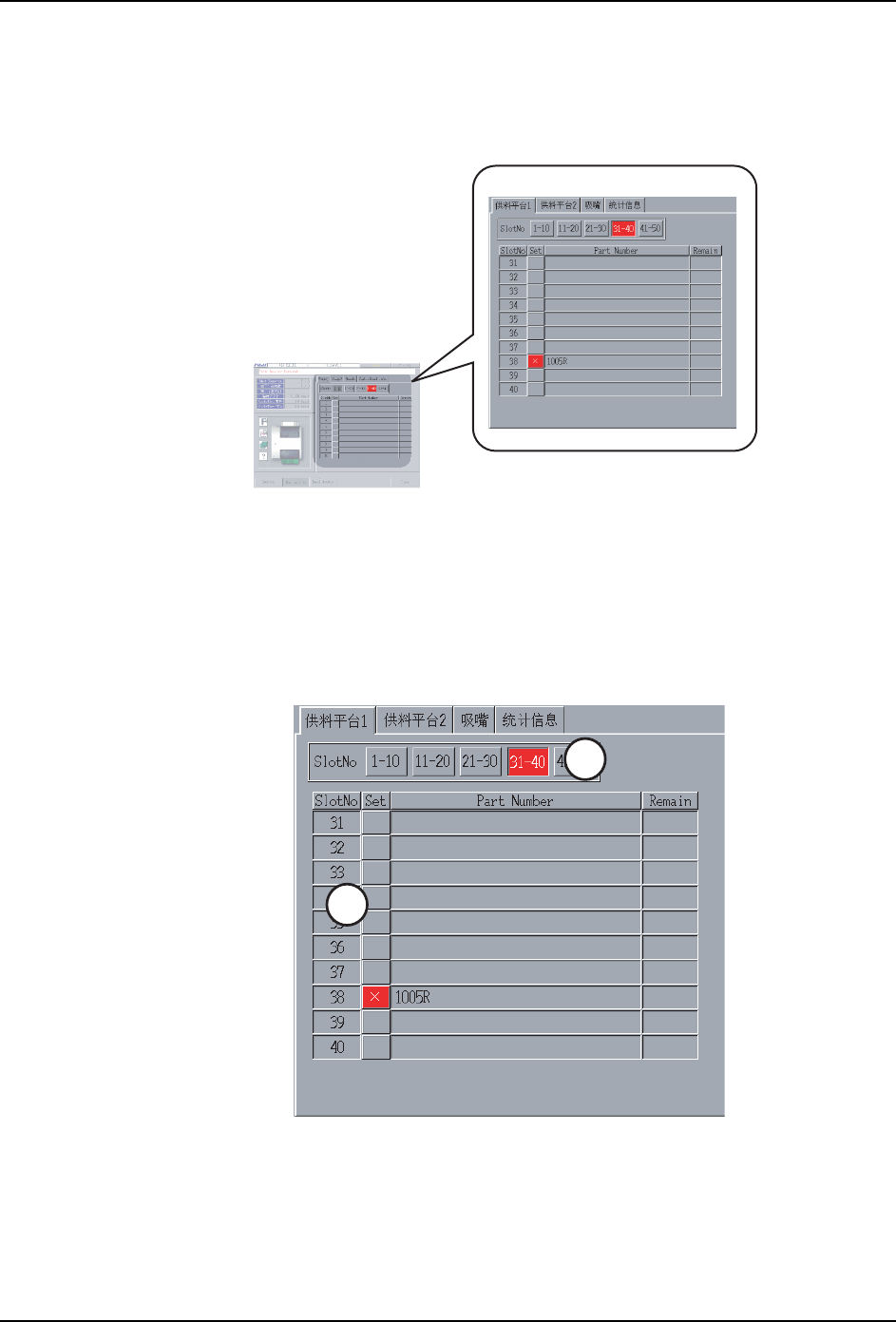

从途中 A 的 [SlotNo] 显示的料站号码种选择料站号码。所选择的料站号码的信息显
示在画面上。在途中B的[SlotNo] 上选择的料站号码的各个按键根据供料器的状态，
颜色会产生变化。
备注 )在 Verifier 功能有效时，[Set] 变为 [Status]。
08SYS-0019S
B
A
6<66
