3. 指令功能说明 SYS-XPF-4.1S 60 XPF 系统手册 关于显示供料器信息的详细错误 选择要想看的在 [ 供料器信息 ] 画面的一览表上选择要想看的供料器， 按下 [ 错误信息 ] 按 键后， 显示出以下的视窗， 显示出在其供料器 上发生的错误的详细内容。 每当按下 [ 供料器 信息 ] 按键和 [ 错误详细 ] 按键时交替进行切换。 备注 )在选择没有发生错误的供料器的状态下， 即使选择 [ 错误详细 ]， 也不显示任何…
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 59

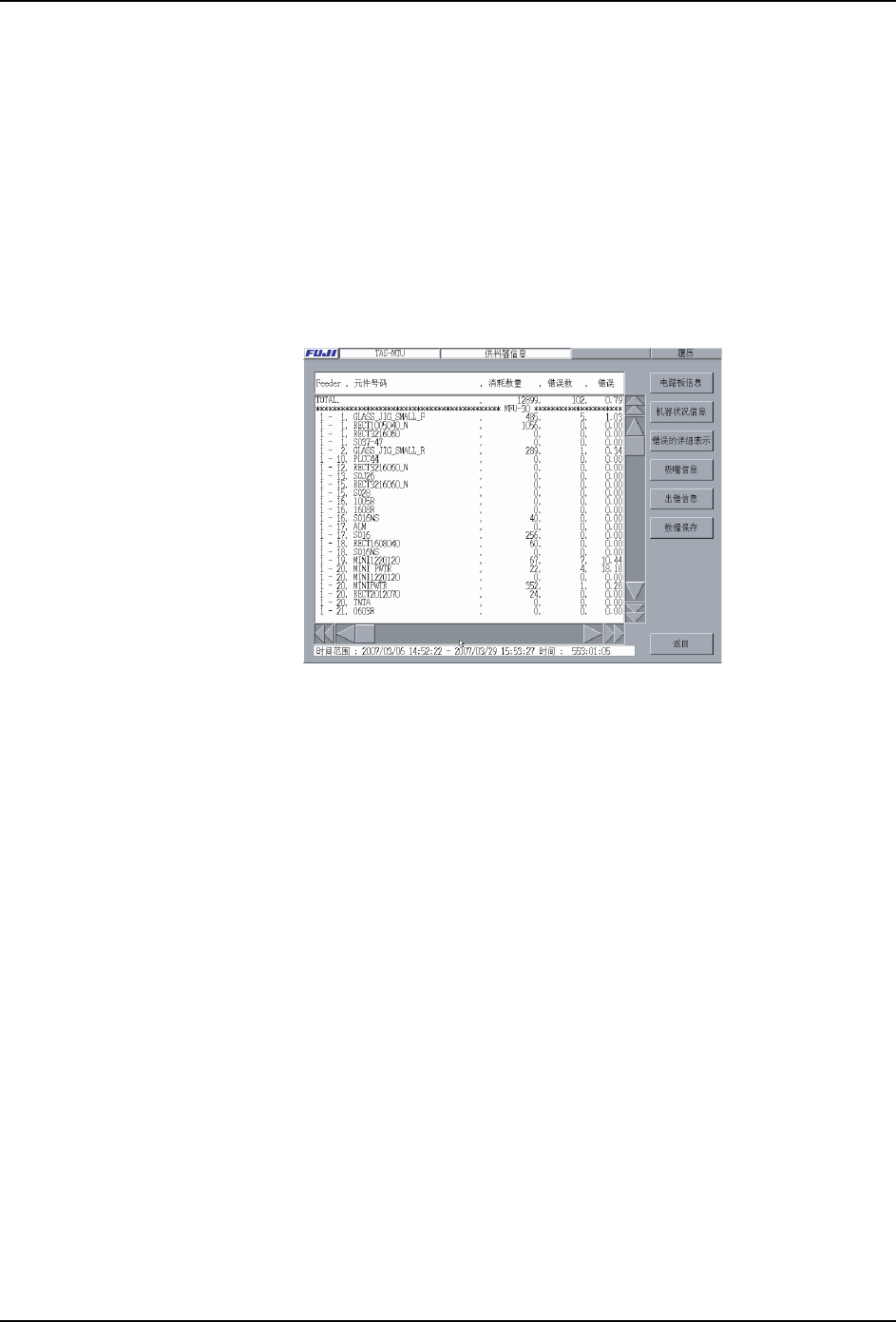

关于[供料器信息]画面
补充元件详细时间 : 1. 确认等待时间
a. 显示出影像错误的对话框到按下 [ 料尽 ] 键的时间。
% ∶ [ 确认等待时间 / 元件补充时间 ]
2. 补充时间
a. 显示从确认等待时间的末端到重新启动运转的一段时
间。其间包括读取其他程序、关机等。
% ∶ [ 补充元件中时间 / 元件补充时间 ]
Feeder: 显示满足条件的日志数据或是选择的日志文件中注册的供料器。如果选择
的日志文件是 NO-PROGRAM 文件，则不包含此处理过程。
元件号码 : 显示满足条件的日志数据或是选择与在日志文件中注册的供料器相对应的
元件数据名称。
消耗数量 : 显示满足条件的日志数据或是选择在日志文件中注册的供料器的消耗数
量。
错误数 : 显示满足条件的日志数据或是选择在日志文件中注册的供料器的错误数。
是在吸取的元件中出现影像处理错误的元件数量。
错误率 : 显示由 Feeder 单体的总数和错误数计算得出的料站错误率。
[错误数/消耗数量]
破损数 : 显示满足指定条件的日志数据，或是显示在所选择的日志文件中注册的供
料器的破损数。
是从吸取到装载动作过程中发生紧急停止时未装载的破损元件数。
注解 : 显示满足条件的日志数据或是显示与选择的日志文件中注册的供料器相对
应的注解。
08SYS-0098S
3. 指令功能说明 SYS-XPF-4.1S
60 XPF 系统手册

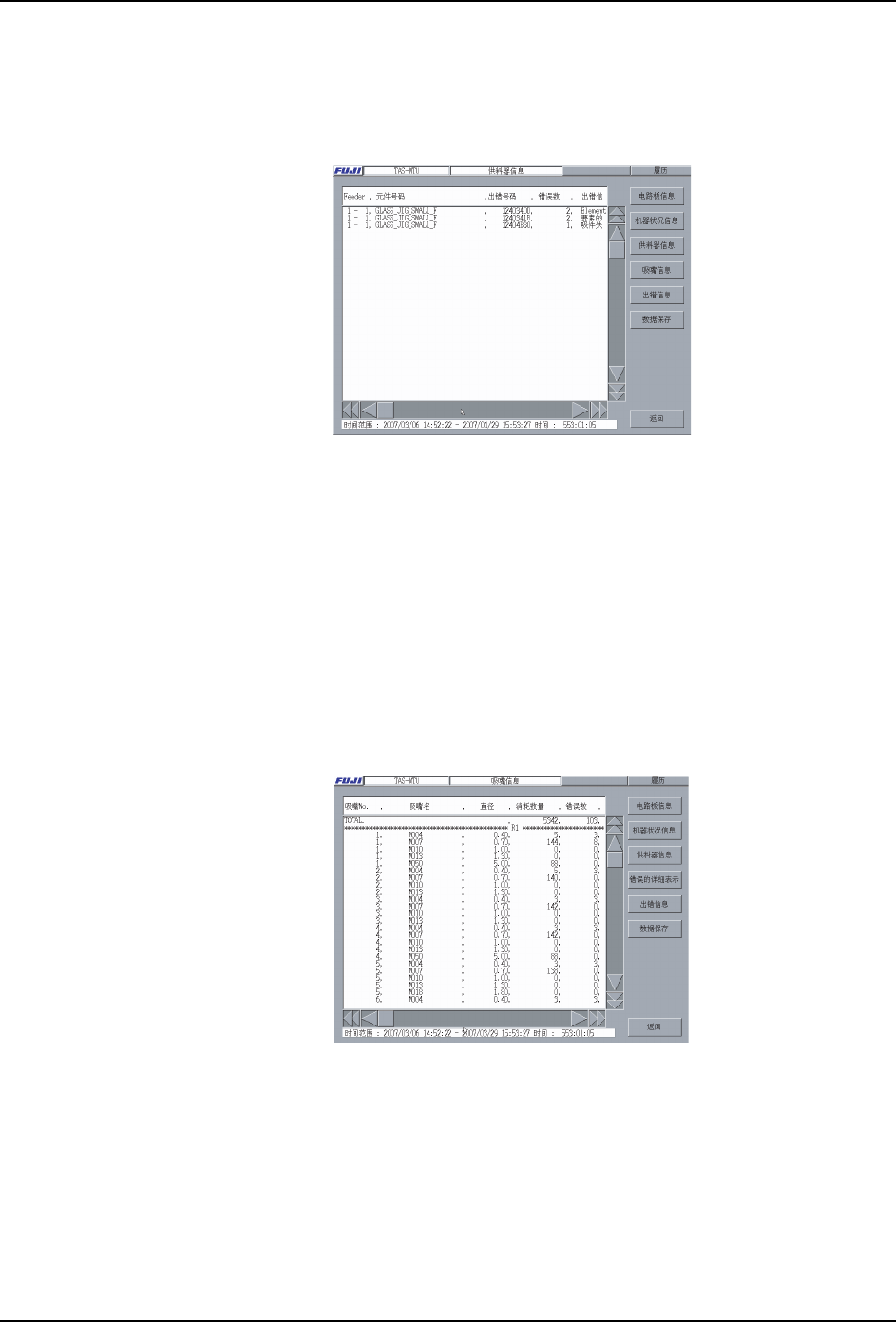

关于显示供料器信息的详细错误
选择要想看的在 [ 供料器信息 ] 画面的一览表上选择要想看的供料器，按下 [ 错误信息 ] 按
键后，显示出以下的视窗，显示出在其供料器上发生的错误的详细内容。每当按下 [ 供料器
信息 ] 按键和 [ 错误详细 ] 按键时交替进行切换。
备注 )在选择没有发生错误的供料器的状态下，即使选择 [ 错误详细 ]，也不显示任何对于供
料 器的信息。另外，选择 「TOTAL.」的行时也相同。
Feeder: 指定的供料器显示在 [ 供料平台 No.]-[ 料站 No.] 上。
元件号 : 显示与供料器对应的元件号。
错误编码 : 显示在供料器上发生错误的错误编码。
错误数 : 显示在供料器上发生错误的发生次数。
错误信息 : 显示在供料器上发生错误的错误信息。
备注 )在此显示的数据是将吸嘴编号、直径和吸嘴名相同的吸嘴一并显示。
关于[吸嘴信息]画面
08SYS-0099S
吸嘴 No.: 显示满足条件的日志数据或是在日志文件中注册的吸嘴 No.。如果日志的程
序是 NO-PROGRAM 时，则作为对象以外。
吸嘴名 : 显示满足条件的日志数据或是在日志文件中注册的吸嘴名称。
直径 : 显示满足条件的日志数据或是在日志文件中注册的吸嘴直径。
消耗数 : 显示满足条件的日志数据或是在日志文件中注册的吸嘴 No. 总数。
08SYS-0100S
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 61
备注 )在选择没有发生错误的吸嘴的状态下，即使选择 [ 错误详细 ]，也不显示任何对于吸嘴
的信息。另外，选择 「TOTAL.」的行时也相同。
错误数 : 显示满足条件的日志数据或是在选择日志文件中注册的吸嘴 No. 的错误数。
是吸取的元件中发生影像处理错误的元件数。
错误率 : 显示由吸嘴的错误单个的总数和错误数计算得出的吸嘴错误率。[ 错误数 /
消耗数量 ]
废弃数 : 是因影像处理以外的原因而废弃的元件数。
关于显示吸嘴信息画面的详细错误
选择要想看的在 [ 吸嘴信息 ] 画面的一览表上选择要想看的吸嘴，按下 [ 错误详细 ] 按键
后，显示出以下的视窗，显示出在其吸嘴上发生错误的详细内容。显示如下。
吸嘴 No.: 显示指定的吸嘴的吸嘴 No。
元件名 : 显示与吸嘴对应的吸嘴号。
错误编码 : 显示在吸嘴上发生错误的错误编码。
错误数 : 显示在吸嘴上发生错误的发生次数。
错误信息 : 显示在吸嘴上发生错误的错误信息。
08SYS-0101S
