3.5.3 [ 设定 / 管理 ] - [ 旋转自动更换头管理 ]
[ 重要 ] 这个指令是维修保养专用指令。因为错误的操作会给生产造成坏的影响，请充分注
意。为了防止误使用，维修保养担当者请采用在 「操作者设定」功能 (2.5.11) 上把指令设
定为非显示等的对策。
功能说明
为了提高旋转自动更换头的元件吸取率 / 贴装精度，测定 / 编辑旋转自动更换头的各种补正
值。
注意 )不能使用没有测定补正值的旋转自动更换头。
对于测定全部的补正值需要 40 分种左右的时间。为此，在新购买的旋转自动更换头使
用于实际生产之前，推荐事前测定补正值。
表示说明
从 ［主画面］顺序选择 [ 设定 / 管理 ]、[ 旋转自动更换头管理 ]。
测定模式解说
作为旋转自动更换头的补正值的测定方法，有测定全部补正值的方法 ( 全测定 ) 和分别测定
各个补正值的方法 ( 个别测定 )。
旋转自动更换头不同补正值也不同。为此，推荐在购买旋转自动更换头的时候测定。
测定的旋转自动更换头补正值如下所示。
·旋转头基准值
·吸嘴手柄补正值
·吸嘴高度补正值
·芯片元件补正值
·玻璃元件补正值
因为旋转自动更换头的补正值是根据旋转自动更换头上的所刻记号的 ID 编码进行管理，在
开始测定之前，读入旋转自动更换头的 ID 编码后登记到机器上。按以下步骤做测定的准备。
1. 将旋转自动更换头安装到自动更换头的置放台上。
在 [ 模式 ] 的选项框上选择 [ 测定 ]。
6<66F
3. 指令功能说明 SYS-XPF-4.1S
124 XPF 系统手册

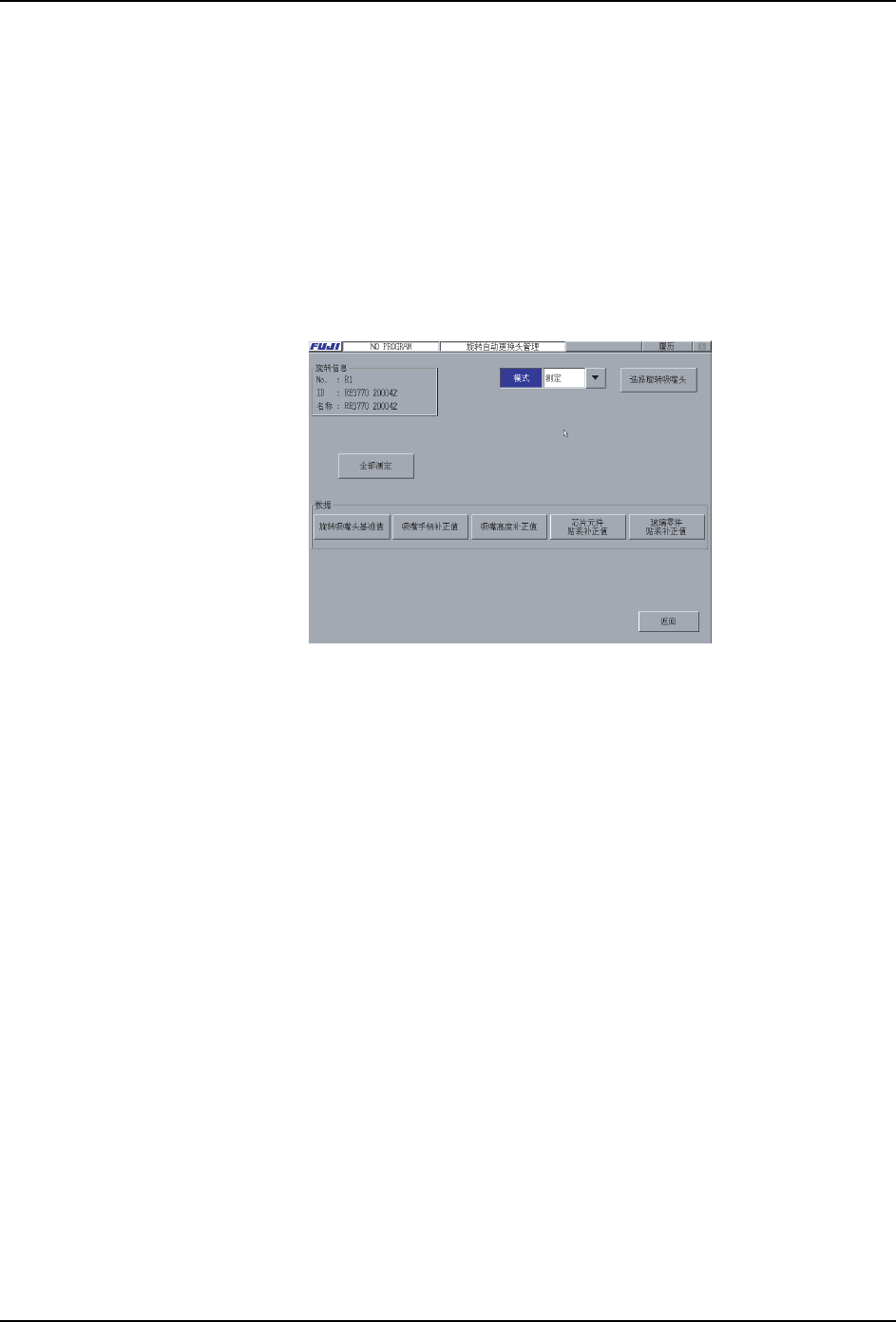

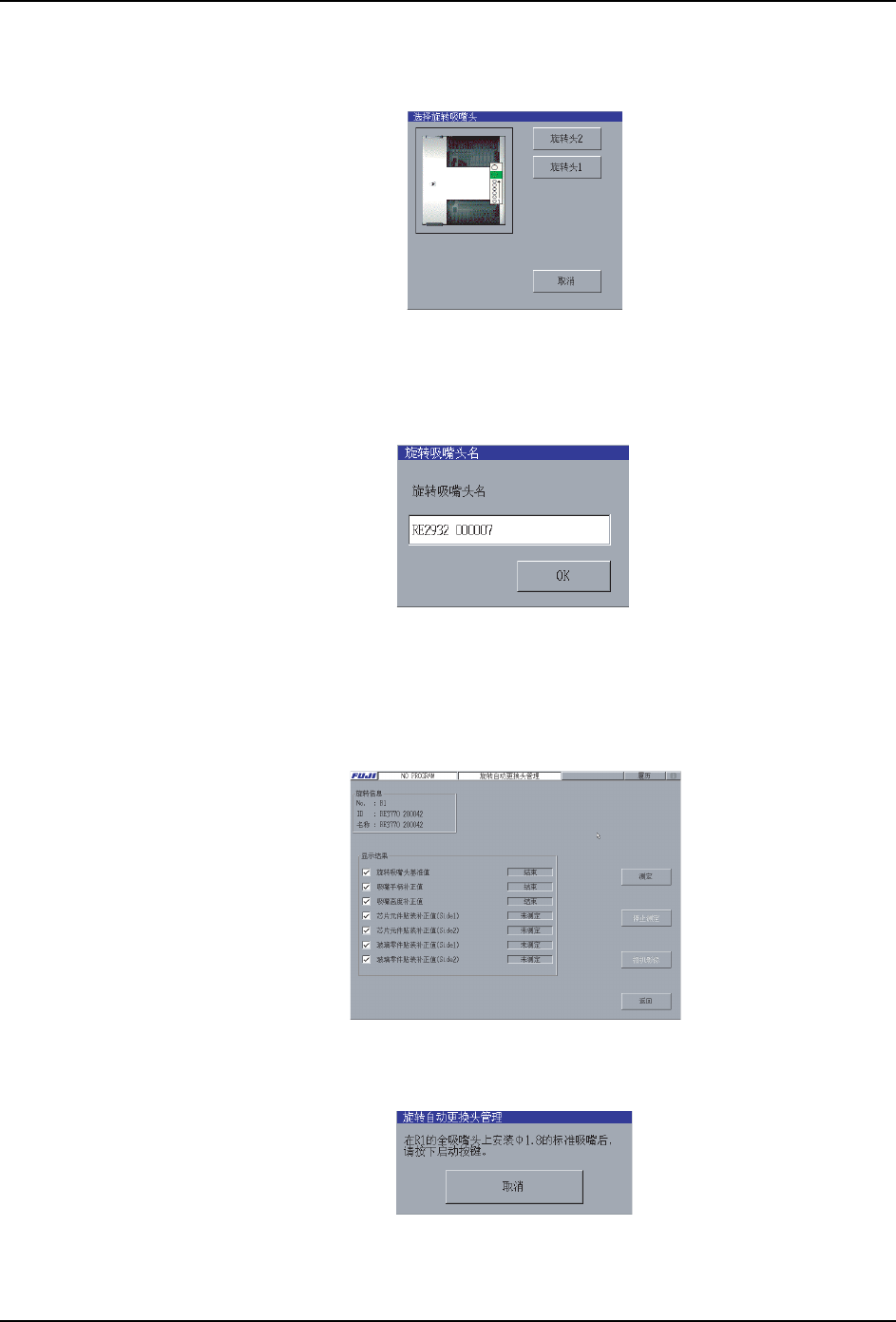

2. 选择 [ 旋转自动更换头选择 ] 按键的话，显示出如下画面。选择 1. 项中设定旋转自动更
换头的地方，按下启动按键。
3. 更换头吸取在 2. 项中选择的旋转自动更换头，取得旋转头 ID。
4. 显示出旋转自动更换头的登记名字对话框。在初始显示上显示出 ID 编码。要按用户独自
的名字管理旋转自动更换头时请输入 ID 编码。
测定全部的补正值
测定全部的补正值时，按下面的步骤进行。
1. 选择 [ 全测定 ] 按键后显示出如下画面。
请选择要进行测定的项目的选项框。
2. 选择 [ 测定 ] 按键后，显示出如下对话框。请在测定的旋转头的全部吸嘴头上设定φ 8.0
的标准吸嘴后，按下启动按键。
注意 )如果没有执行在 「旋转头基准值」、「吸嘴高度补正值」、「芯片元件贴装补正值」中
的某一个测定时不显示。
08SYS-0257S
b
08SYS-0404S
08SYS-0469S
08SYS-0470S
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 125
3. 在开始测定 「玻璃元件贴装补正值」前，显示出以下对话框。将测定中的旋转自动更换
头从自动更换头置放台上拆下来，请在吸嘴头 1，4，7，10 上安装φ 5.0 的标准吸嘴后
按下启动按键。
注意 )如果没有执行在「玻璃元件贴装补正值（Side1）」、「玻璃元件贴装补正值（Side2）」
中的某一个测定时不显示。
测定旋转头基准值
1. 预先在测定的旋转自动更换头的全吸嘴头上安装φ 0.3 ～φ 2.5 标准吸嘴。
2. 选择 [ 个别设定 ] 项的 [ 旋转头基准值 ] 按键的话，显示出如下画面。要进行测定时按
下[测定]按键。
3. 选择 [ 个别设定 ] 项的 [ 旋转头基准值 ] 按键的话，显示出如下画面。要进行测定时按
下[测定]按键。
测定吸嘴手柄补正值
1. 选择 [ 数据 ] 项的 [ 吸嘴手柄补正值 ] 按键的话，显示出如下画面。
2. 要开始测定时，请按下 [ 测定 ] 按键。按下启动按键后，自动地进行吸嘴手柄补正值的
测定。
08SYS-0471S
08SYS-0258Sc
08SYS-0259Sc
