SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 43

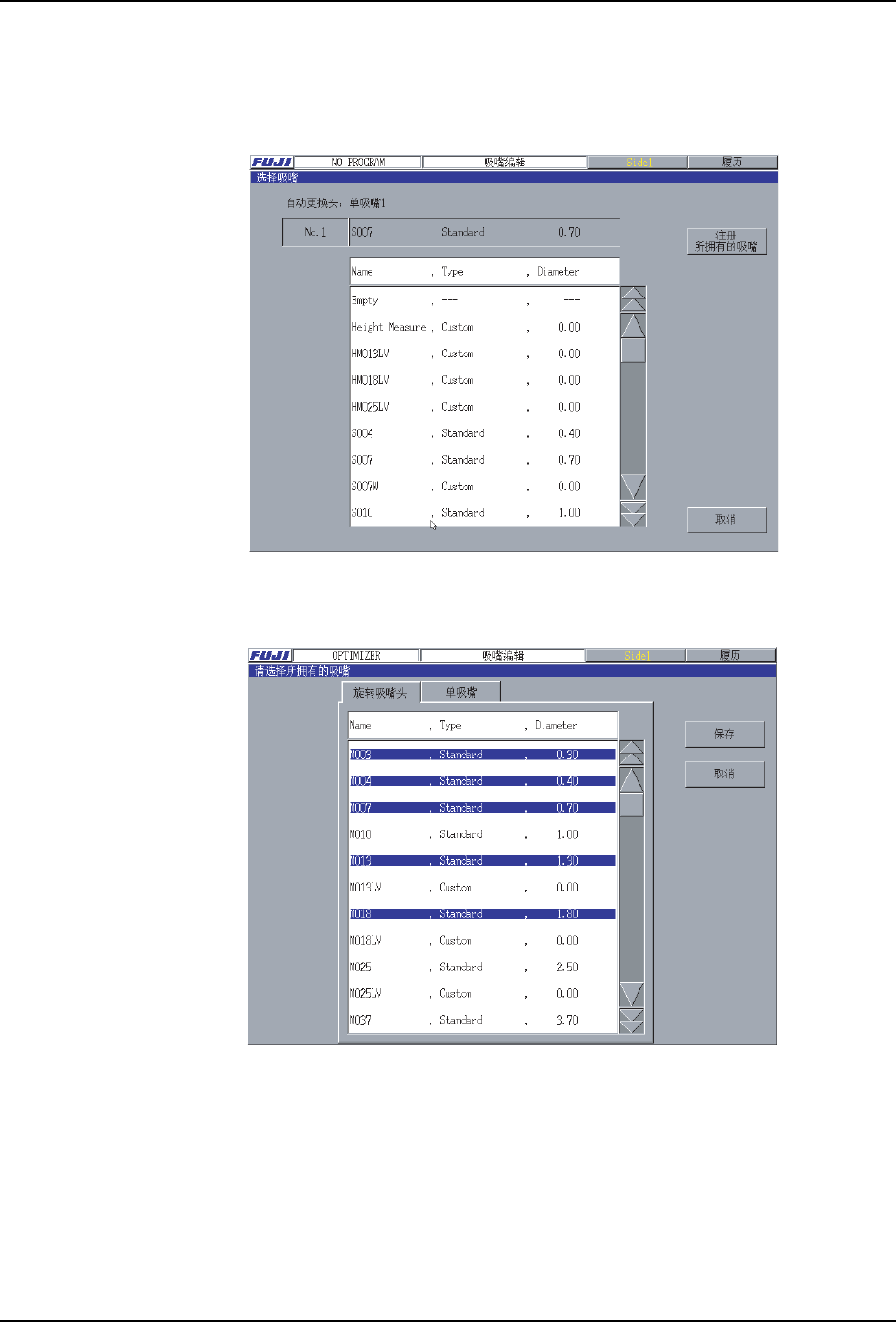

登录所持有的吸嘴
请在 [ 登录所持有吸嘴 ] 画面登录用户购买的吸嘴。
1. 请从选择吸嘴画面选择 [ 登录所持有吸嘴 ] 指令。
2. 请将用户持有的吸嘴根据旋转自动更换头、单吸嘴自动更换头分别选择后按下 [ 登录 ]
按键。
08SYS-0063Sa
08S
YS-0390S
3. 指令功能说明 SYS-XPF-4.1S
44 XPF 系统手册

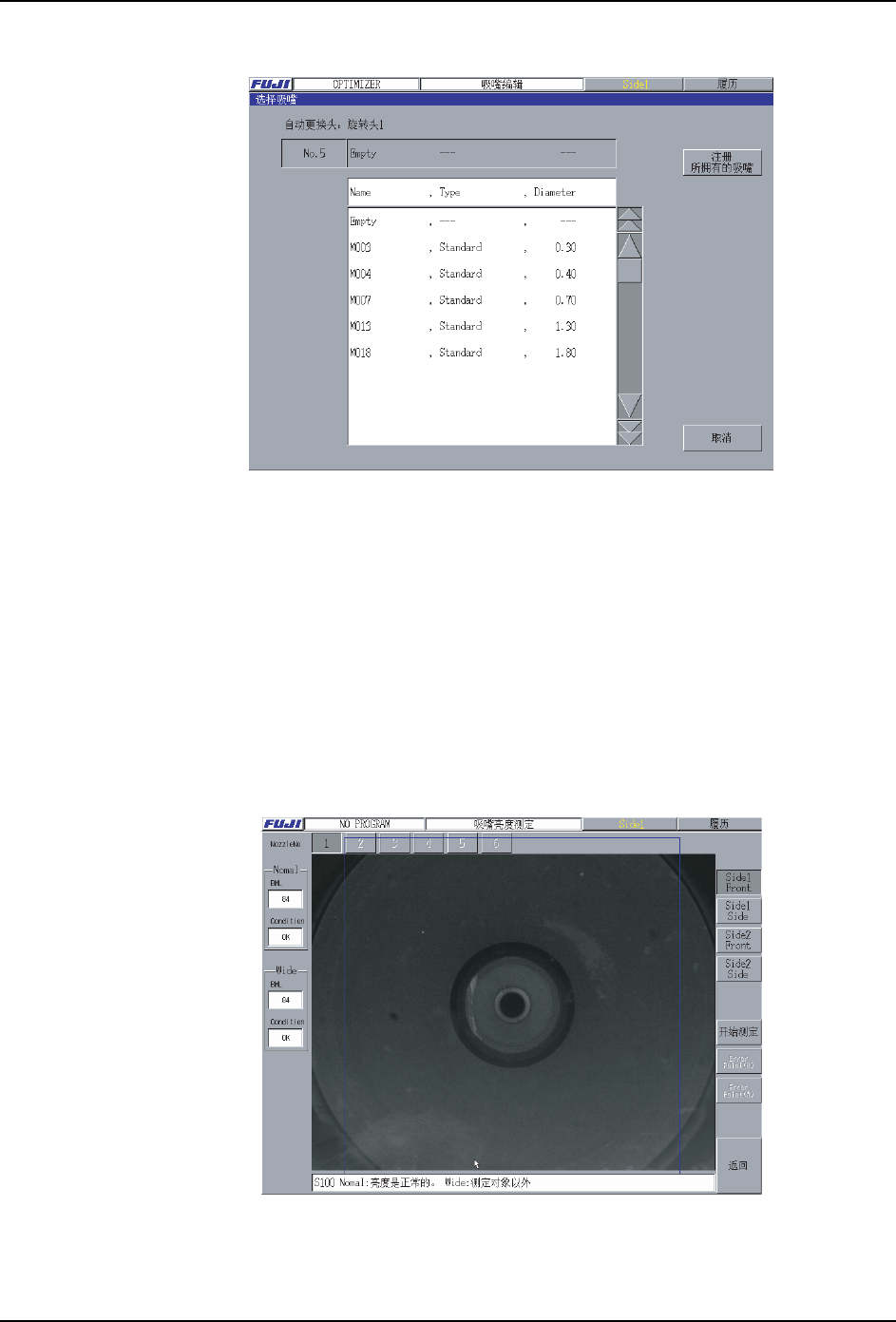

因此，在吸嘴一览表画面中只能显示所持有的吸嘴。
进行吸嘴的亮度测定
吸嘴的亮度测定，将装载在机器上的吸嘴进行影像处理，进行黑罩水准的测定 ( φ 0.4 ～
20.0) 以及异物检查 ( φ 0.3 ～ 5.0)。进行吸嘴的尺寸检查的时自动被测定。
如果进行吸嘴的亮度测定，按下 [ 吸嘴编辑器 ] 画面的 [ 吸嘴亮度测定 ] 按键。这时，进行
单吸嘴的吸嘴亮度测定，请选择吸嘴单元。
旋转自动更换头和单吸嘴的吸嘴亮度测定，有以下的不同。
1. 旋转自动更换头的时候，检查全部 12 个吸嘴。
2. 单吸嘴的时候，检查选择了的吸嘴。
要进行吸嘴亮度测定，请按下 [ 测定开始 ] 按键。自动地开始测定吸嘴的亮度。
08SYS-0391S
08SYS-0065S
Downloaded at 2008/08/04 14:17 JST by 3UEE3964 DL#NiTyRekU
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 45

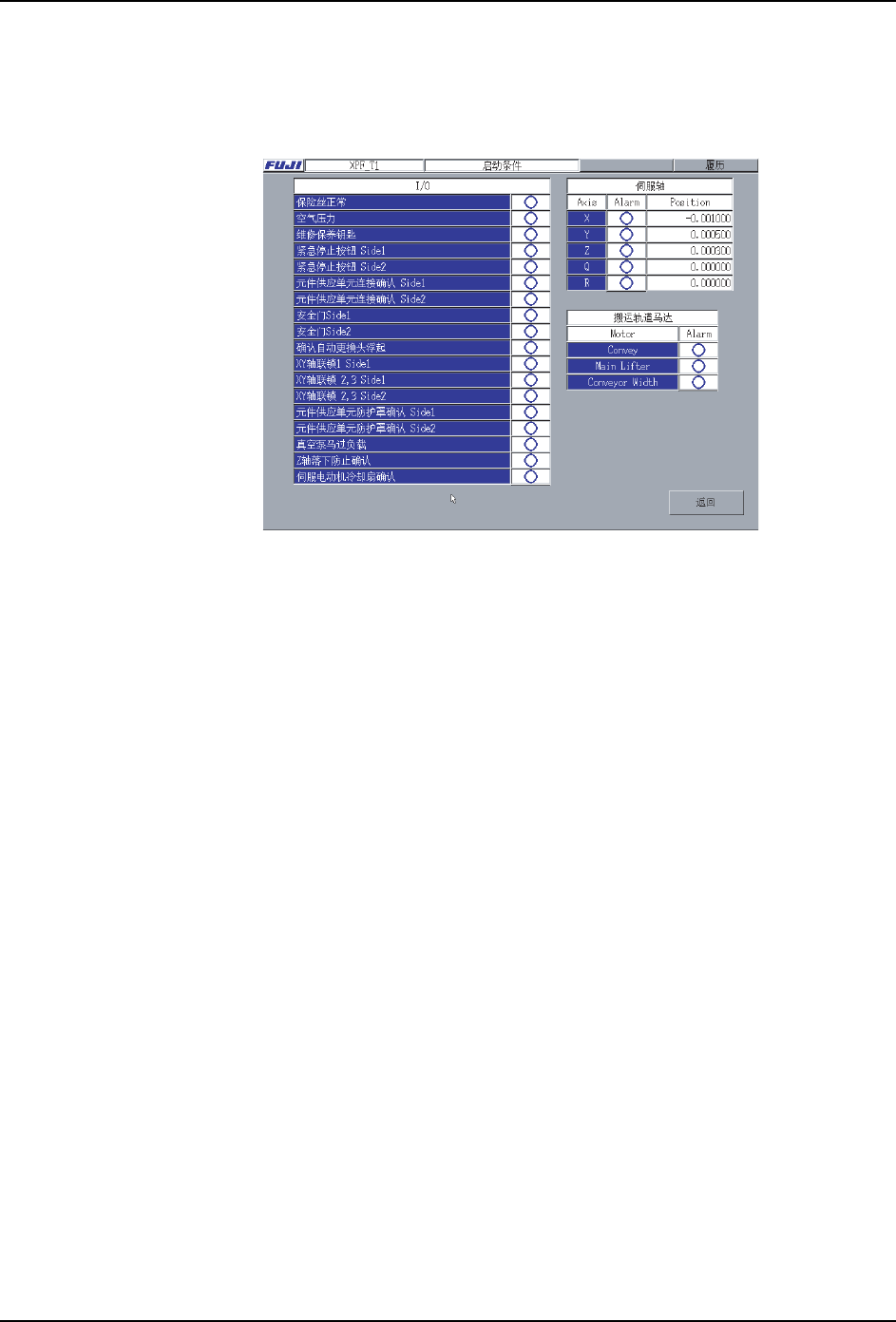

3.1.5 [ 生产 ] - [ 启动条件 ]
功能说明
确认是否满足为了转移到机器自动运转的条件。
表示步骤
从 ［主画面］上顺序选择 [ 生产 ]、[ 启动条件 ]。
解说
这个指令是为了在进行自动运转之前确认机器没有异常时使用。
如果 「I/O」的项目显示 「×」，请采取下面的对策后选择 「○」。
如果在 「伺服轴」、「传输电动机」有 「×」，请先关闭电源，如果还显示 「×」时，请与
弊公司的营业担当者联络。
08SYS-0066Sa
「保险丝正常」: 请确认温度保险丝是否断。断的时候请参考 「机械
手册」更换保险丝。
「空气压力」: 确认空气供应压力，必要时请调整。
「维修保养密匙」： 维修保养密匙被照射，变成了 「ON」侧。
「紧急停止按键 Side1」: 请按顺时针方向旋转 Side1 侧的紧急停止按键后解
除。
「紧急停止按键 Side2」: 请按顺时针方向旋转 Side2 侧的紧急停止按键后解
除。
「元件供应单元连接确认 Side1」: 请夹紧 Side1 侧的 MFU。
「元件供应单元连接确认 Side2」: 请夹紧 Side2 侧的 MFU 或者料盘。
「安全门 Side1」： 请关上 Side1 侧的安全门及 L 型安全盖板。
「安全门 Side2」: 请关上 Side2 侧的安全门及 L 型安全盖板。
「确认自动更换头浮起」: 吸嘴没被设定在自动更换头置放台的正确位置。
( 浮起着 )
