机器信息画面
机器信息画面显示当前的供料器或者料盘的状态、吸嘴状态、统计信息等。
Next Sequence： 表示下一个显示的顺序号码。（[ 下一个执行的顺序号码 ]/[ 全顺
序数 ]）
完成生产块数： 表示生产结束的电路板。（[ 生产结束的电路板块数 ]/[ 预定生产
块数 ]）
完成预定时间： 表会预定生产块数结束的时刻 （预定）。
平均贴装节奏： 表示贴装一个元件需要的时间。
CycleTime 前次： 表示生产上一次的电路板所需要的时间。
平均 CycleTime： 表示平均生产一块电路板所需要的平均时间。
[ 周期时间的总和 / 结束的生活块数 ]
备注 )CycleTime （周期时间）是从顺序开始到结束的时间。包括
补件时间，「周期停止」以及 「运转种的等待补充料盘」发
生时排除在统计对象以外。生产程序的读取·修正已经被初
始化。
08SYS-0006S
3. 指令功能说明 SYS-XPF-4.1S
20 XPF 系统手册
区域 A
在这个区域上，在机器上进行贴装的元件供应单元（MFU、MTU 以及 BTU) 的状态的显示、连
续生产 / 生产一块停止的切换等。
元件供应单元的种类如下所示。
MFU MTU
BTU OTS, ITS
08SYS-0007E
6<66
6<66D
6<66D
6<66D
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 21

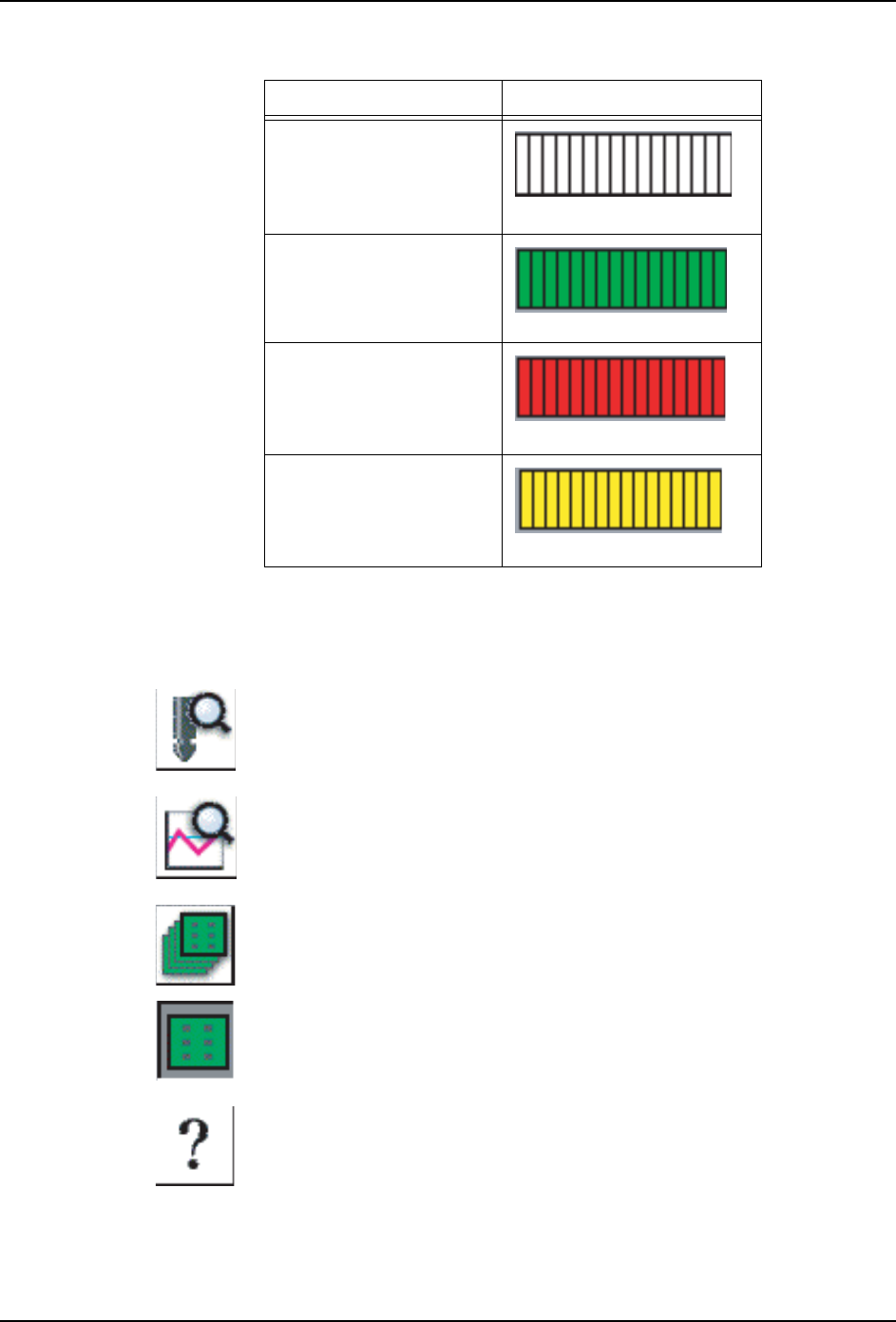

元件供应的状态用颜色表示如下。

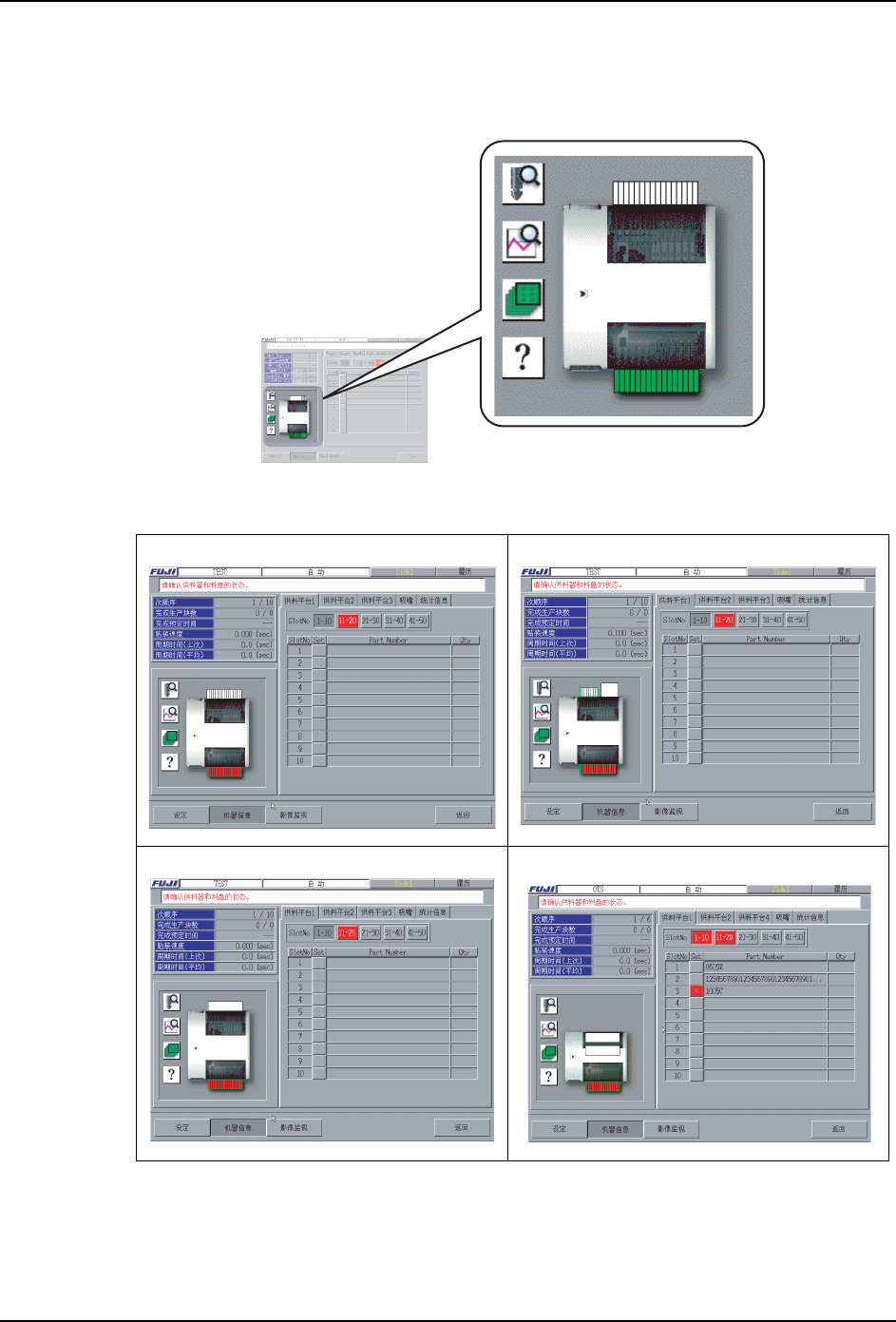

按下元件供应单元图标后处于选择状态，在显示面右侧显示出选择的元件更换单元的料站。
按下左侧显示的图标后如下动作。
元件供应单元的状态 表示
一般状态
选择状态
料尽
或者供料器送料异常
料尽警告
（仅仅在使用 Fujitrax）

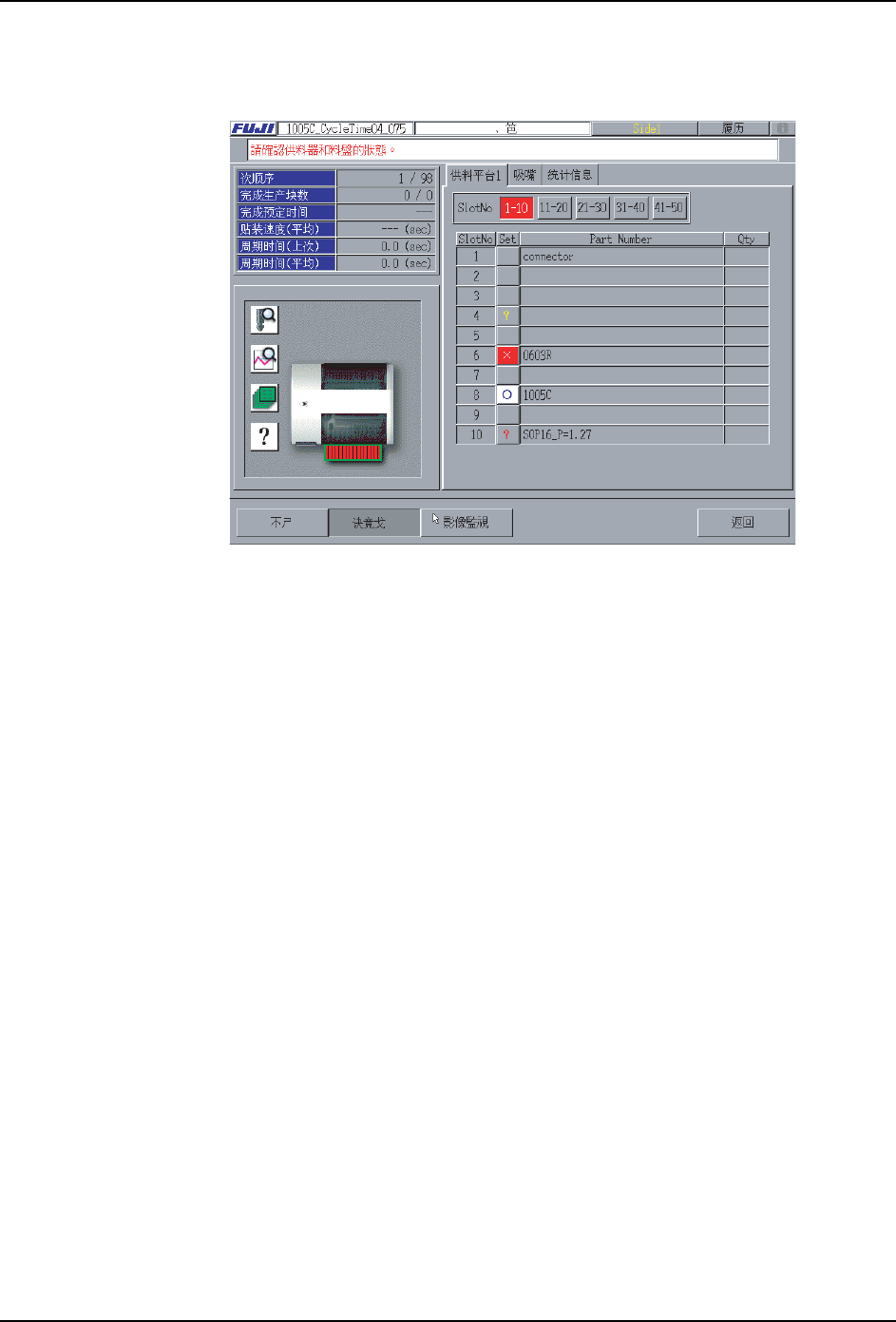

按下这个图标后，在画面右侧显示出吸嘴的状态。
按下这个图标后，在画面右侧显示出统计信息。
切换连续生产和生产一块。
按下这个图标后，变为帮助模式。帮助模式时，选择其他
的图标后帮助现实在画面上。
㧔ⱑ㡆㧕
㧔㓓㡆㧕
㧔㑶㡆㧕
㧔咘㡆㧕
䖲㓁⫳ѻ
⫳ѻϔഫذℶ
ᐂࡽ
