3. 指令功能说明 SYS-XPF-4.1S 28 XPF 系统手册 · Temp Amount: 显示在胶着剂平 台上装的胶着剂自动更换头内的胶着剂的温度和剩 余量。 用料站号码显示的行表示胶着剂的 温度。 没有用料站号码显示的行表示胶 着剂的剩余量。 2 . [吸 嘴]标 签 页 在生产中使用的胶着剂平台或 者胶着剂检查 a. 从 [Auto Tool] 选择在一览表上显 示自动更换头。 单元被设置的状态。 在生产中使用的胶着剂平台…
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 27
参考 「MFU 的时候」。
·Part Number：表示在生产程序中登录的元件的元件号。在生产中不实用的元件也
显示。
·Pick：表示下一个吸取位置。
·Remain：表示元件余数。（仅仅在使用 Fujitrax 时）在 Fujitrax 上显示为 QTY。
·按下 [ 更换料盘 ] 按键后，MTU 或者 BTU 移动到料盘的更换位置，可以补充料尽的
元件。
·料盘更换时期通知功能有效时，显示出从按下 [ 更换料盘 ] 按键后到可以更换料
盘为止的时间。
c. 设定胶着剂平台的时候

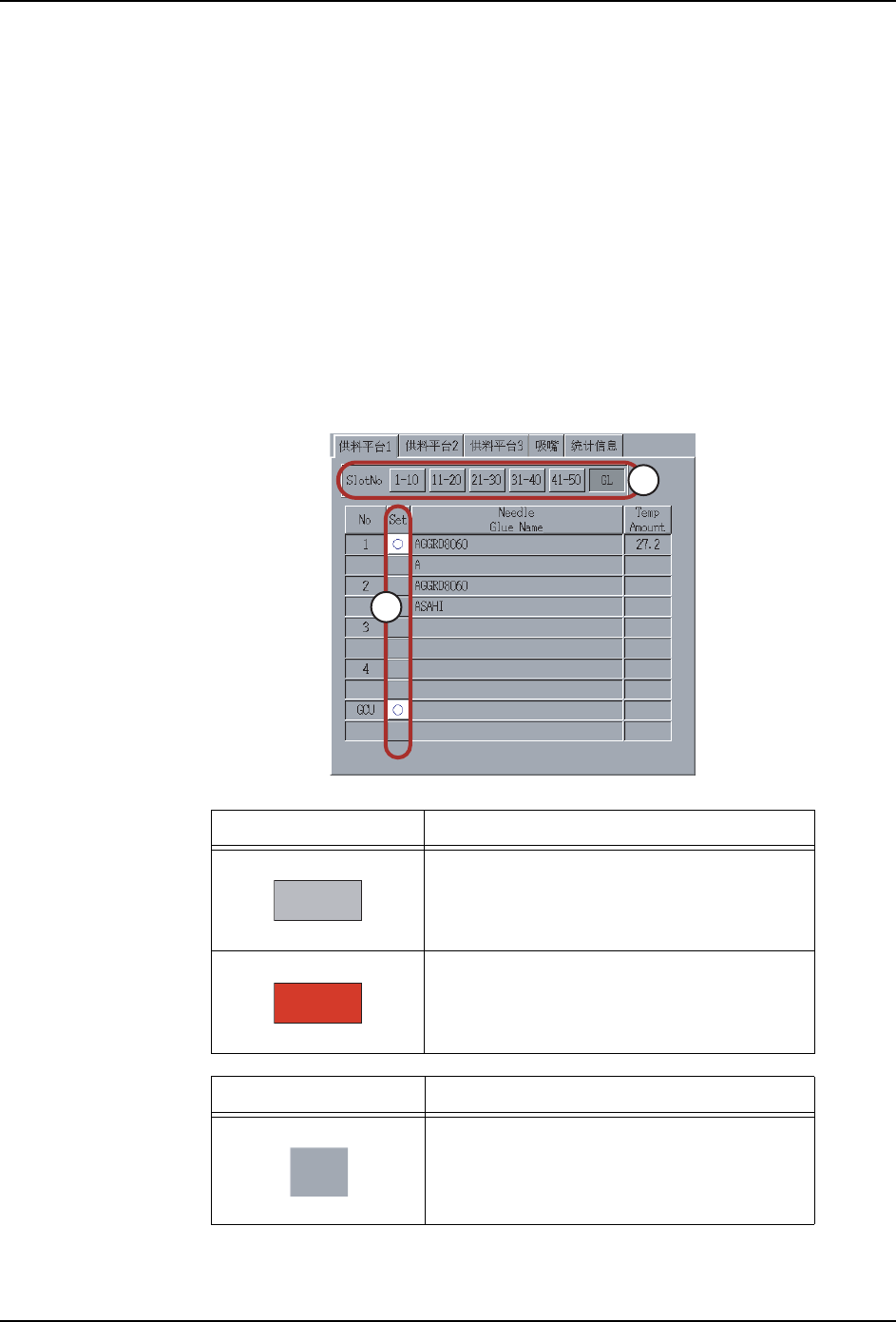

在图中 A 的 「SlotNo」中追加了 「GL」按键。这个 「GL」按键及图中 B 的 「Set」
或者 「Status」标签，根据胶着剂平台和胶着剂自动更换头的状态、颜色而变化。
图中 A 的显示 状态
胶着剂平台及胶着剂检查单元在生产中可以
使用的状态。
胶着剂平台及胶着剂检查单元在生产中不能
使用的状态。
图中 B 的显示 状态
在生产中不使用。
A
B
6<66
♄㡆
GL
㑶㡆
GL
♄㡆
3. 指令功能说明 SYS-XPF-4.1S
28 XPF 系统手册
·Temp Amount: 显示在胶着剂平台上装的胶着剂自动更换头内的胶着剂的温度和剩
余量。用料站号码显示的行表示胶着剂的温度。没有用料站号码显示的行表示胶
着剂的剩余量。
2. [吸嘴]标签页
在生产中使用的胶着剂平台或者胶着剂检查
a. 从 [Auto Tool] 选择在一览表上显示自动更换头。
单元被设置的状态。
在生产中使用的胶着剂平台或者胶着剂检查
单元没被设置的状态。
旋转自动更换头 1： 显示旋转自动更换头 1 的吸嘴。
旋转自动更换头 2： 显示旋转自动更换头 2 的吸嘴。
单吸嘴 1： 显示单吸嘴 2 的吸嘴。
b. 吸嘴一览表显示如下。
ID： 显示旋转自动更换头的 ID。
单吸嘴的时候 , 显示为 「---」。
No.： 显示吸嘴编号。
Name： 显示吸嘴名。
图中 B 的显示 状态
ⱑ㡆
㑶㡆
㛊ⴔࠖⱘ⏽ᑺ
㛊ⴔࠖⱘԭ䞣
6<66
08SYS-0030S
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 29
3. [ 统计信息 ] 标签页
显示吸嘴 / 料站的错误状况。统计信息一般按照吸嘴顺序或者料站顺序显示。但是，在
[ 动作条件设定 ] 画面的 [ 统计信息 ] 页上的 [ 按出错率高的顺序排列一览表 ] 中放入选
项时，按照错误顺序进行显示。
a. 切换吸嘴 / 料站
选择 [Nozzle] 按键或者 [Slot] 按键后，选择的内容显示在一览表上。
b. 切换检查范围
可以切换检查范围 （过去的 N 次），确认吸取状态的变化。
选择项目如下所示。
『0，2，5，10，20，50，100，200，500，1000，2000，5000，10000，20000，50000，
99999』
c. 用手动将统计数据复位
选择复位的吸嘴或者料站。全部的吸嘴或者料站都复位的时候，按下 [ 全部选择 ] 按
键。
按下 [ 删除 ] 按键后，所选择的吸嘴或者料站的统计数据被删除。
Tips)关于警告处理
在自动生产中发生错误的话，机器实行下面的处理。
1.信号塔点亮。
2.把 [ 统计信息 ] 画面中发生了错误的吸嘴或者料站的文字变成红色。
Tips)关于周期停止处理
使机器执行下面的处理。
1.信号灯点亮。
2.把 [ 统计信息 ] 画面中发生了错误的吸嘴或者料站的文字变成红色。
3.在状态栏上显示 「请解除由于统计处理而产生周期停止主要原因」。
4.周期停止。
Tips)关于信号塔处理
发生了统计的警告的时候，机器进行下面的处理。
1.发生了警告的时刻使信号塔点亮。点灯的颜色，请在 [ 信号塔设定 ] 画面的 「统计
的警告」上设定。
2.到警告状态复位为止继续点亮。
3.如果残留其他的 「统计的警告」主要原因，信号塔不被熄灯。
Type： 显示吸嘴种类。
Dia： 显示吸嘴尺寸。
08SYS-0031Sa
