3. 指令功能说明 SYS-XPF-4.1S
48 XPF 系统手册
解说
表示生产程序中使用的料盘的信息。
在 [ 料盘信息 ] 画面上，有以下的标签页。

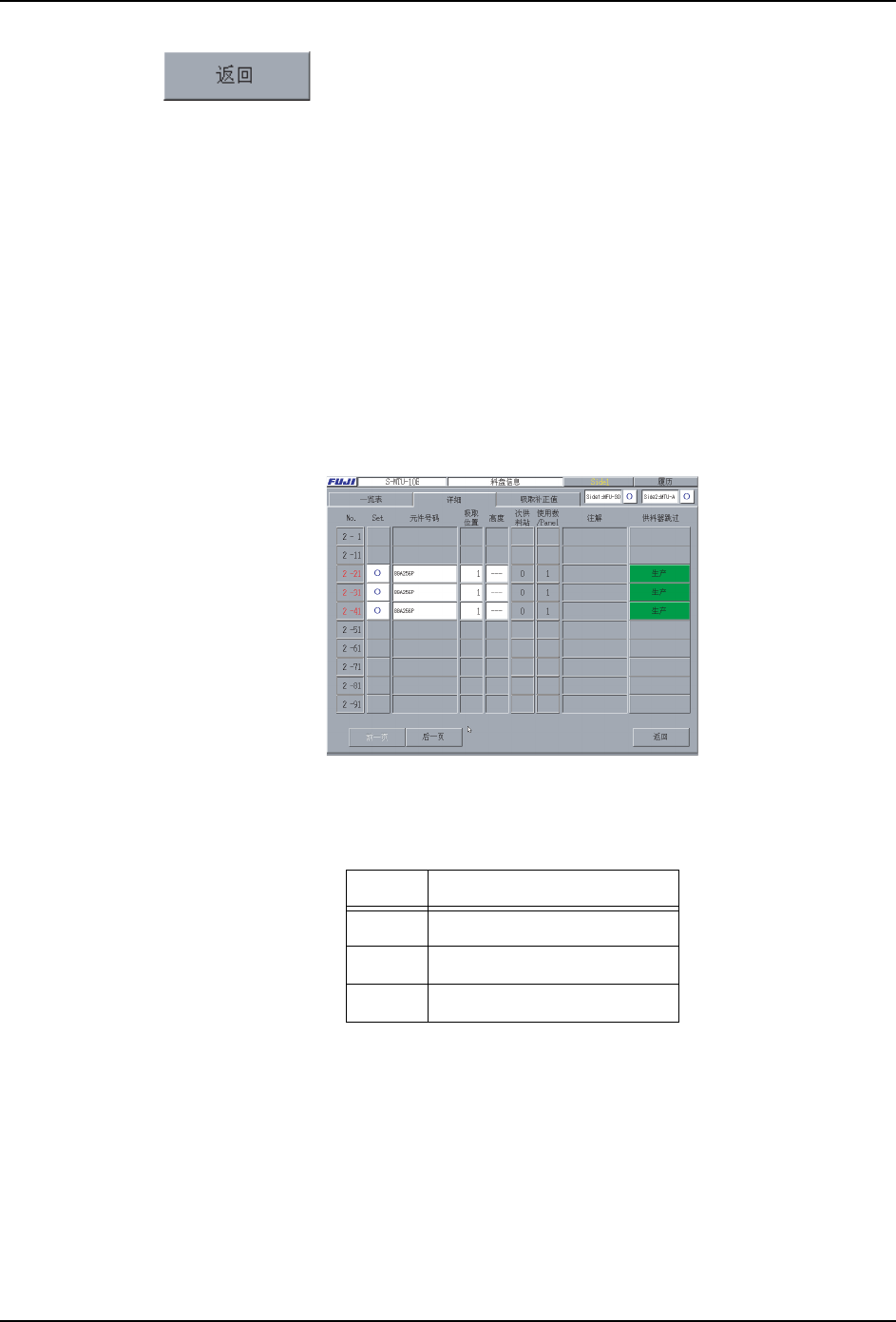

[ 料盘信息 ] 画面的 [ 详细 ] 标签页的项目，如下所示。
备注 )[ 动作条件设定 ] 画面的 [ 其他 ]，对 [ 料盘元件高度手动测定 ] 如果设定 「使用」，
能变更这个数值。
关闭此画面。
[ 一览表 ] 标签页： 将元件的安装状态设定为一览表。仅仅显示 MTU。
[ 详细 ] 标签页： 表示料盘信息。设定了元件的时候的确认，进行供
料器跳过的设定。
[ 吸取补正值 ] 标签： 设定吸取补正值。通常因为自动地调整吸取位置，
吸取率显著地恶劣的时候，推荐改变数值进行调整。
No.： 表示平台 / 料站号码。以 「( 平台 ) – ( 料站号码 )」的形式表示。
「No.」以下面的颜色表示。
颜色 状态
红色 在生产程序中使用的料站
蓝色 作为次料站使用的料站
黑色 在生产中不使用的料站
Set: 「○」表示元件被设定。「×」表示元件没被设定。「×」的时候，补充元
件后，请将 「×」变成 「○」。
元件号码 : 表示元件号码。元件号码长的时候，显示为弹出窗。
吸取位置 : 用号码表示吸取的元件的位置。吸取位置可以用 「列」、「行」输入。
高度 : 表示料盘的高度。
6<66
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 49
Next Slot: 表示次料站。没有次料站的情况显示为 「0」。
使用数 /Panel: 表示 1 块电路板使用的元件数。
指令 : 表示安装供料器的指令。指令比较长的时候，会显示出弹出视窗。
供料器跳过: 表示在生产时是否吸取元件的状态。只有在[生产]和[机器上跳
过 ] 时能变更设定。
[ 生产 ]: 使用这个元件生产。
[ 机器上跳过 ]: 不使用这个元件。
[ 生产程序跳过 ]: 不使用这个元件。根据生产程序的设定跳过。不能变更。

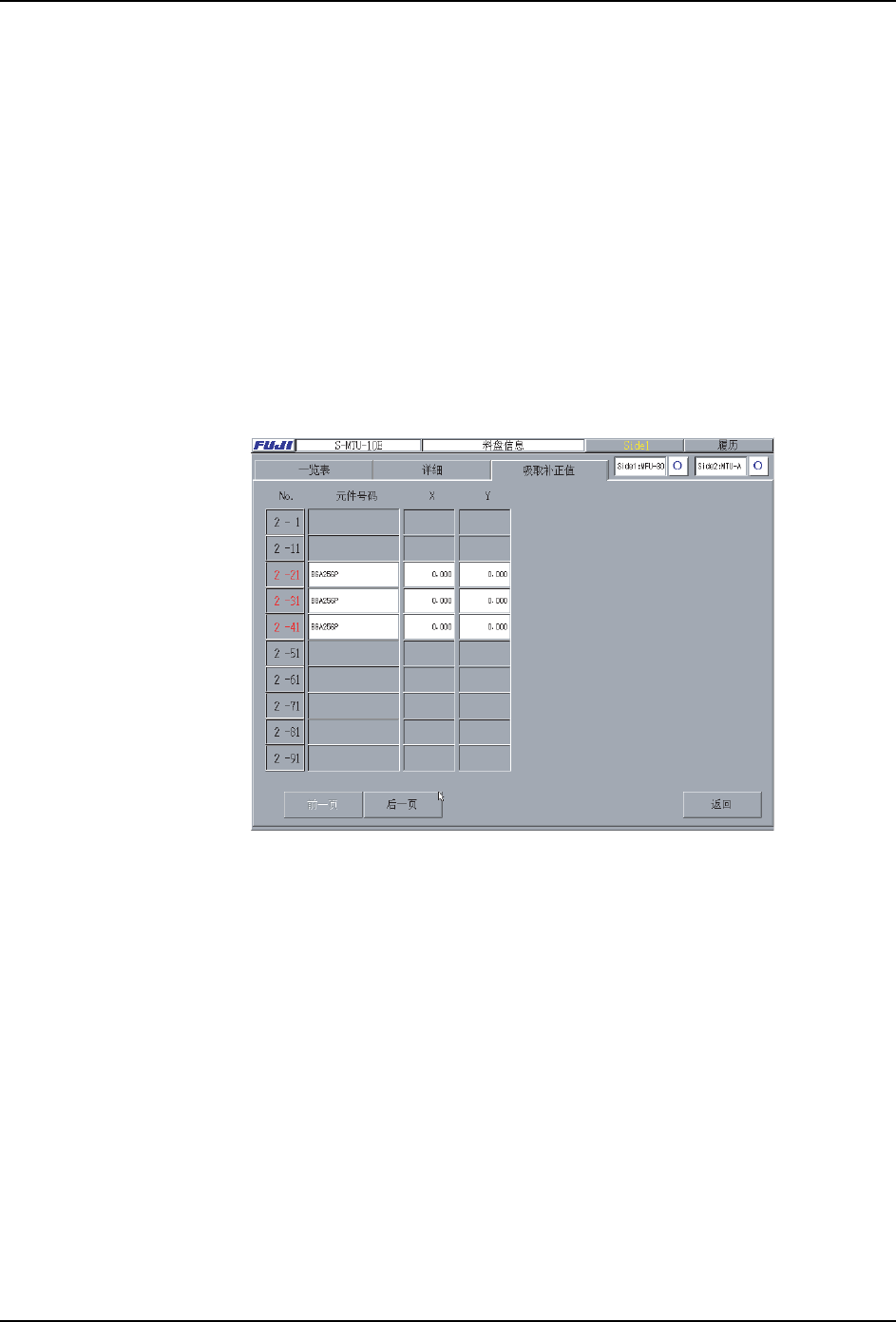

[ 料盘信息 ] 画面的吸取补正值，如下所示。
No.： 与 [ 详细 ] 标签页显示的 「No.」同样。
元件号码 : 与 [ 详细 ] 标签页显示的 「元件号码」同样。
X： 输入吸取补正值的 X 方向的补正值。
Y： 输入吸取补正值的 Y 方向的补正值。
要设定吸取补正值，将补正值直接输入到 [X] 和 [Y]。
震动式管装供料器的顶板安装在中间的料站时，请在吸取补正值 X 中输入 “+6.0mm”。
08SYS-0074Sa
3. 指令功能说明 SYS-XPF-4.1S
50 XPF 系统手册
3.1.7 [ 生产 ] - [ 生产信息显示 ]
功能说明
从被机器保存的日志显示生产信息。
表示步骤
从 ［主画面］上顺序选择 [ 生产 ]、[ 生产信息显示 ]。
画面说明
08SYS-0075S
移到[电路板信
息 ] 画面。
将展开了的全生产
信息数据保存到 USB
存储器等。
移到 [ 选择日志文移到[机器状态
信息]画面。 件]画面。
移到[供料器信
息 ] 画面。
表示 [ 保存条件设
定]对话框。
移到[吸嘴信息]
画面。
关闭这个画面，返
回 ［主画面］。
移到[错误信息]
画面。
