NPM-W2 2016.1118 - 4 - 通用性自动供料器 (8 mm) ※ 此供料器为可实现编带元件自动安装的薄型供料器。将元件 ( 编带 ) 插入后按下进给按键即可完成元件安装，大幅缩短了准备作业时间。 ( 每卷盘约 30s ⇒ 约 15s) 在生产中，预先插入下一元件编带，检测出上一元件编带末端后自动供给下一元件。因为不需要编带拼接作业，可以防止编带拼接错误造成设备停机。也可以对应被剪切的较短的编带元件 (1…

NPM-W2 2016.1118

- 3 -

基板替换时间

基板为 L 350 mm 以下时，可以夹钳 2 张基板。

NPM-W2 为双轨传送带规格时，也可以夹钳 2 张基板。

※1

夹钳 2 张基板时，在下游侧基板贴装结束后，再继续贴装上游侧基板。

L 350 mm 以下的情况时，替换基板需要 2.3 s

※2

。

(在背面无贴装，不使用支撑销时。其他以本公司的测定条件为准。)

※1 在双轨模式下进行交替实装时，不能夹钳 2 张基板。

※2 搬送时间随基板尺寸，使用/不使用支撑销等条件而异。详细请与本公司联络。

双轨传送带(选购件)的情况时，在一侧导轨进行元件贴装时，在另一侧的导轨可以替换基板，所以基板替换时间实

际上是 0 s。(当周期时间短于基板替换时间时，则不是 0 s。)

运转中的元件供给

NPM-W2 采用编带拼接功能，在机器运转中也能够在不停

止贴装动作的状态下进行元件供给。

若预先将元件数量登记到贴装机的数据中，还能够预告元

件用完的情况。

拼接编带有手动拼接，及使用

ATSU

的自动拼接方法。

但是，使用自动供料器，可以免除拼接作业，实现元件的连续供给。

器材、服务器等大型基板

350 mm ~ 750 mm

350 mm

以下

350 mm

以下

第

贴装位置

第

贴装位置

贴装基台

搬送方向

移动电话・电脑・车载等的

中小型基板

运转中

卷盘

连接

(

拼接编带

)

编带终端

编带前端

编

带供

料

器

NPM-W2 2016.1118

- 4 -

通用性

自动供料器(8 mm)

※

此供料器为可实现编带元件自动安装的薄型供料器。

将元件(编带)插入后按下进给按键即可完成元件安装，大幅缩短了准备作业时间。(每卷盘约 30s⇒约 15s)

在生产中，预先插入下一元件编带，检测出上一元件编带末端后自动供给下一元件。

因为不需要编带拼接作业，可以防止编带拼接错误造成设备停机。

也可以对应被剪切的较短的编带元件(120 mm 以上)。

※

不对应塑料编带。

※ 可对应纸制编带

1005

，

1608

元件。关于

2012

，

3216

的对应，请另行咨询。

大型基板、大型元件对应

NPM-W2 以标准规格可以对应 L 750 × W 550 mm

※

为止的大型基板。

3 吸嘴贴装头，可以对应最大为 150 × 25 mm(或者 120 × 90 mm)为止的大型异型元件，可对应元件高度也增大至

30 mm。

※ 单轨传送带规格时。

编带供料器自由配置

※

如果在同一工作台内，可以自由配置编带供料器。

生产中可以交替进行元件配置、在空供料器槽可以配置下一机种的供料器。

※ 需要通过「支援站: 元件校对类型」对编带供料器事先写入信息。

同时需要「元件校对(许可证)」。

工作头交换功能

NPM-W2 能够以工作台为单位任意选择各种工作头(贴装头、点胶头、检查头

※2

)。

※1

※1 工作头以工作台为单位进行选择。前、后工作台可以设定不同类型的工作头。

但是，在托盘供料器的工作台，只可对应 8 吸嘴贴装头,3 吸嘴贴装头。

※2 检查头，只可选择前侧。

NPM-W2 2016.1118

- 5 -

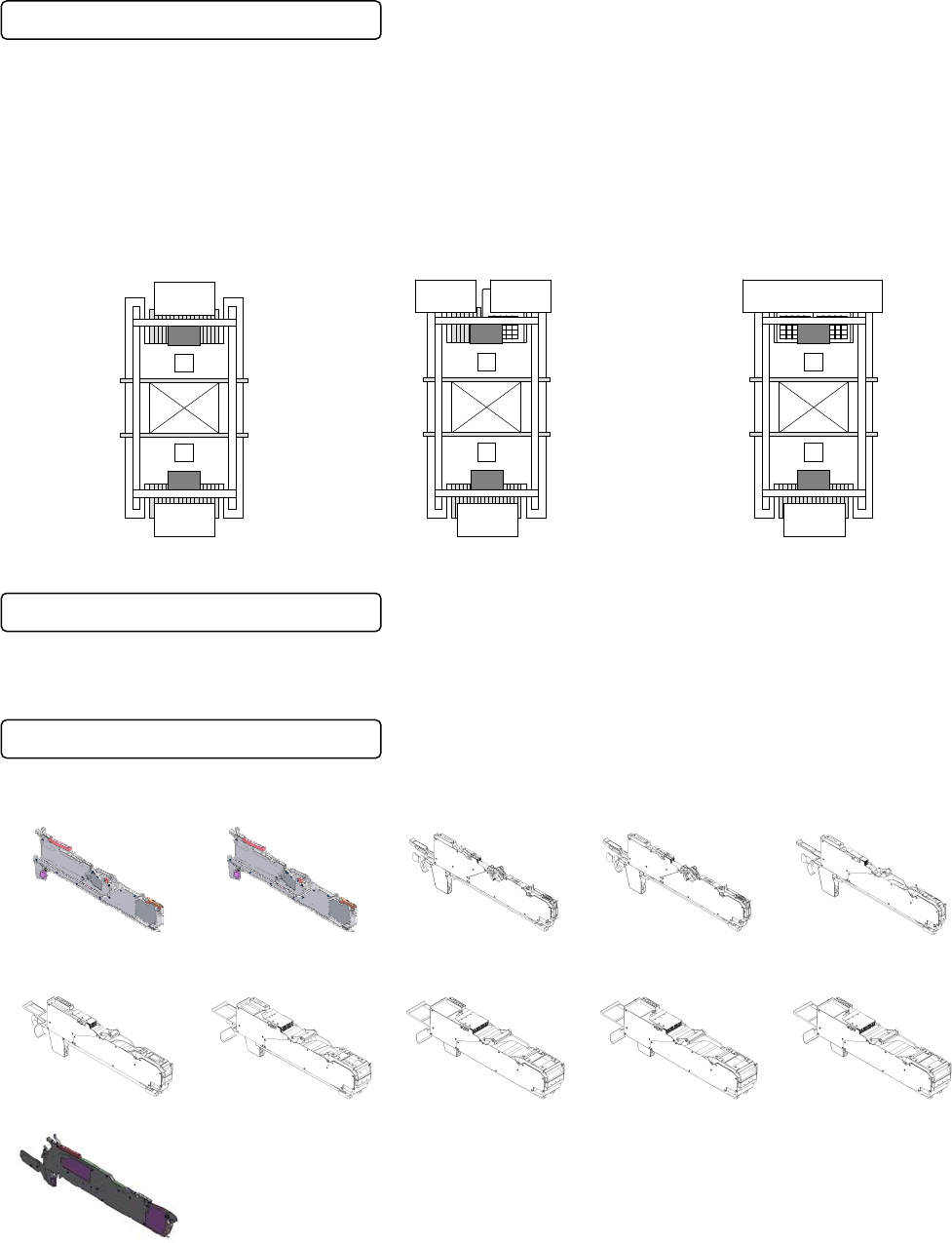

供料器、托盘设置数量

NPM-W2 上最多可设置 60 站双式编带供料器。

此时，能够设置 120 个卷盘。(小卷盘时)

30 站 × 2 卷盘 × 2 工作台 = 能够设置 120 个 8 mm 编带卷盘

在连接单式托盘供料器的工作台配置 13 站供料器，可以最多设置 20 个种类的托盘和最多 13 站双式编带供料器。

连接双式托盘供料器的工作台时，能够最多安装 40 品种托盘。

与CM系列的兼容性

NPM 系列确保了在 CM 系列(CM602, CM402, CM401, CM400, DT401, CM232, CM212, CM101)中有丰富实绩的

供料器、吸嘴等兼容性。

供料器的通用性

与 AM100 以及 CM 系列有兼容性的供料器，对应纸・塑料编带(4 mm ~ 104 mm)。

编带进给是伺服马达驱动，进给间距和速度是根据元件设定。这些参数设定是从主体发送的数据进行。

4 mm 薄型

单式编带供料器

※

8 mm 薄型

单式编带供料器

※

8 mm 双式编带供料器 8 mm 单式编带供料器 12/ 16 mm 编带供料器

24/ 32 mm 编带供料器 44/ 56 mm 编带供料器 72 mm 编带供料器 88 mm 编带供料器 104 mm 编带供料器

8 mm 薄型自动供料器

※

※ 薄型编带供料器，在 CM 系列无法使用。

供料器工作台

30 站 30 站 30 站

30 站

13 站 20 个 20 个 + 20 个

单式托盘供料器

+ 13

站供料器座

供料器工作台供料器工作台

供料器工作台双式托盘供料器
