NPM-W2 2016.1118
- 101 -

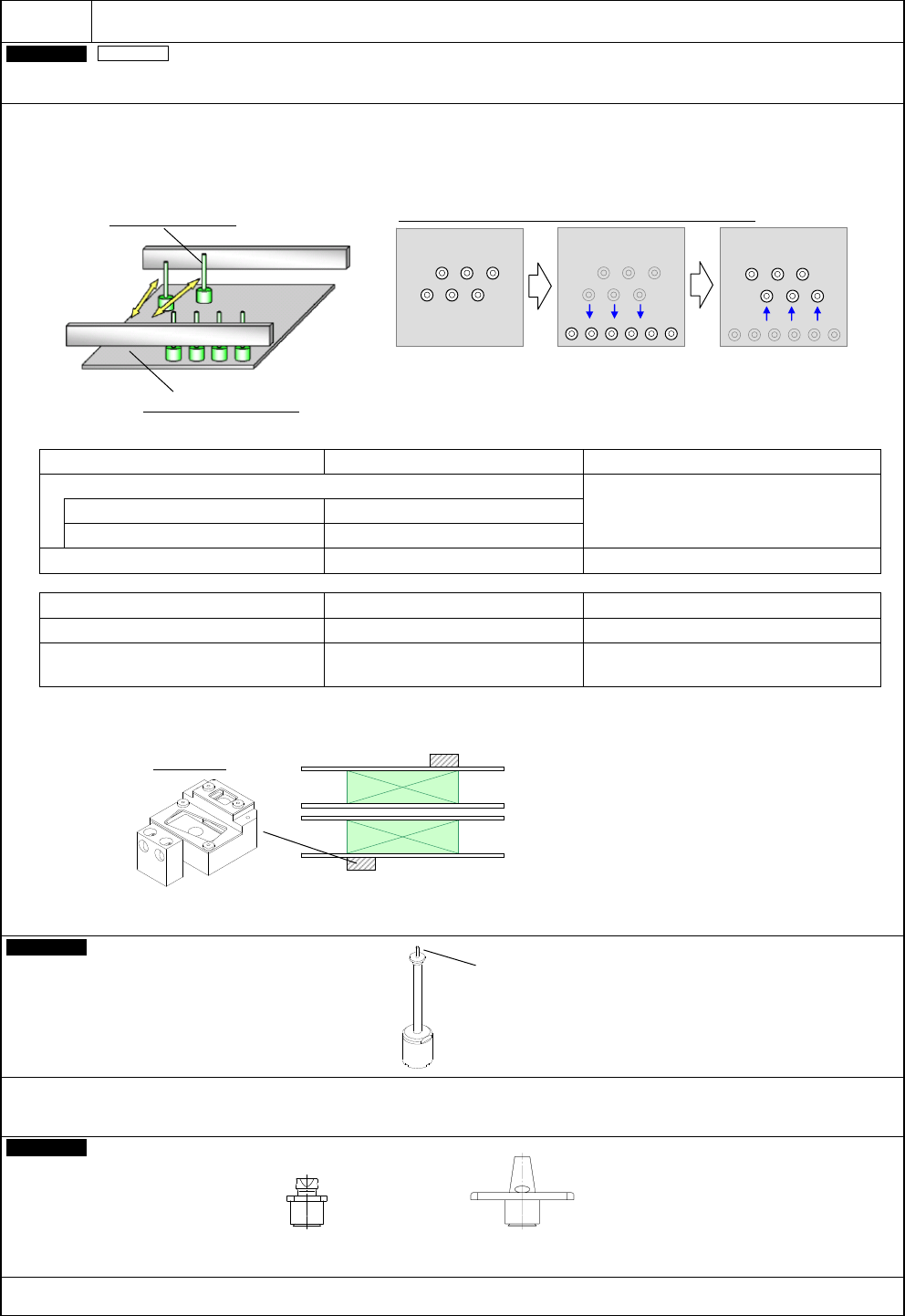

B-9
希望自动准备支撑销。
On-site
机器整体
支撑销自动更换
在贴装头自动配置支撑销的功能。
1 片基板最多可以自动配置 40 个支撑销。(不可使用标准规格的支撑销。)
点胶头/检查头＋贴装头(或者无工作头＋贴装头)规格时，在一侧的贴装头对应前侧轨道和后侧轨道的销配置。
支撑销配置数据在 NPM-DGS 编制而成。可以在 PC 画面确认销的配置位置。
附属品 内 容 备 注
基板支撑块(自动更换用): 根据传送带规格，请选择任一项。
与 NPM-W 可通用
单轨传送带用 1套 (4 块)
双轨传送带用 1套 (前/后各 2 块)
专用更换器 1 套 (前/后各 1 个) 与 NPM-W/ D3/ D2/ D/ TT 可通用
选 项 内 容 备 注
支撑销(自动更换用) 与 NPM-W/ D3/ D2/ D/ TT, AM100 可通用
支撑销配置用吸嘴
100
吸嘴: 16/ 12/ 8 吸嘴贴装头用
1100
吸嘴: 3 吸嘴贴装头用
与 NPM-W/ D3/ D2/ D/ TT 可通用
支撑销配置用吸嘴，收纳于专用的吸嘴更换器。
专用吸嘴更换器可以收纳#100 吸嘴和#1100 吸嘴各 1 个。
进行支撑销的自动更换时的有关限制条件，请参考下一页。
Customer
支撑销
(
自动更换用
)
1 片基板最多可以配置 40 个。(基板尺寸 L= 350 mm 以下时: 最多 20 个)
(双轨传送带规格时: 前侧轨道＋后侧轨道最多 80 个)
Customer
支撑销配置用吸嘴
请根据贴装头构成进行选择。(各贴装头使用 1 个。)
支撑销(自动更换用)
基板支撑块(自动更换用)
专用更换器
机种 A
机种 B
标准位置
※2
(基准轨道侧)
支撑销的再配置时间: 100 s/ 10 个
※1
(机种 A → 机种 B)
尖端直径: φ1.5 mm
100 吸嘴
(16/ 12/ 8
吸嘴贴装头用)
1100
吸嘴
(3
吸嘴贴装头用)
※1 350 × 260 mm 基板时(不包括传送轨道的宽度变更时间。)
※2 根据条件不同，从机种 A 直接切换到机种 B 的支撑销配置。
NPM-W2 2016.1118
- 102 -
B-9
希望自动准备支撑销。

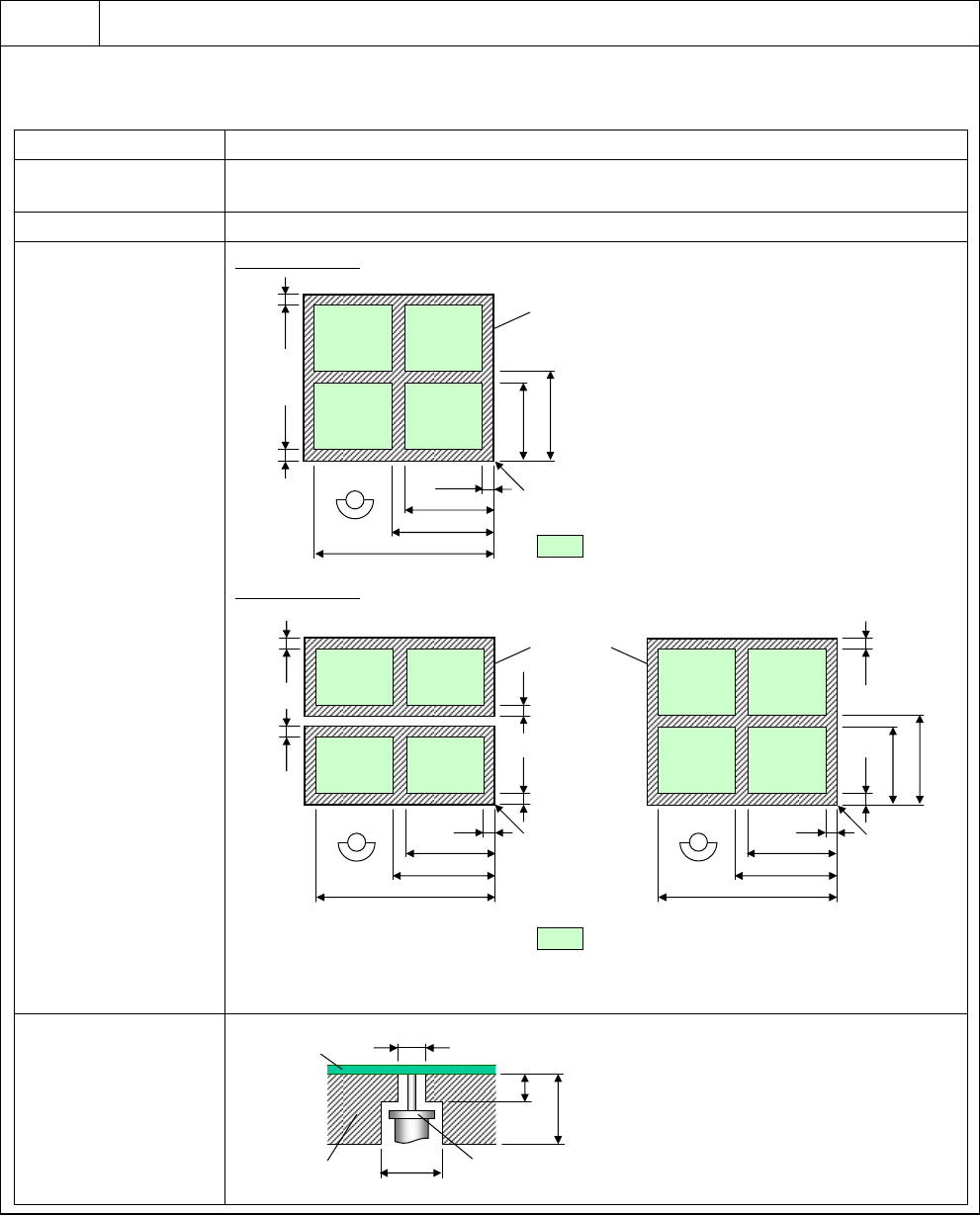

进行支撑销的自动更换时，有以下限制条件。
限制条件
项 目 内 容
可配置支撑销的
最小基板尺寸
单轨传送带规格时: L 50 × W 90 mm
双轨传送带规格时: L 50 × W 70 mm
销的配置间距 16 mm 以上(X, Y 方向)
销的配置区域
(左→右流向)
※1
单轨传送带规格
: 可配置销(中心)的范围
※2
双轨传送带规格
: 可配置销(中心)的范围
※2
※1 右→左流向时，上述尺寸为左右对称。
※
2 可配置销(中心)的范围，包括图中外形线部分。
销的配置条件
请按照左边尺寸配置销的位置。
另外，请避开基板的空隙进行配置。
(单位: mm)
基板
支撑销
φ8
6
28
φ15
反面的元件等
基板外形
286
335.5
基准
414.5
735.5
32.5 32.5
264
单轨模式时
双轨模式时
基板外形
21
248.5
21
21 21
21 21
基准
基准
344
406
744
6
268.5
344
406
744
6
14.5
NPM-W2 2016.1118
- 103 -
B-10
希望进行供料器的事先准备和整体交换。
Customer

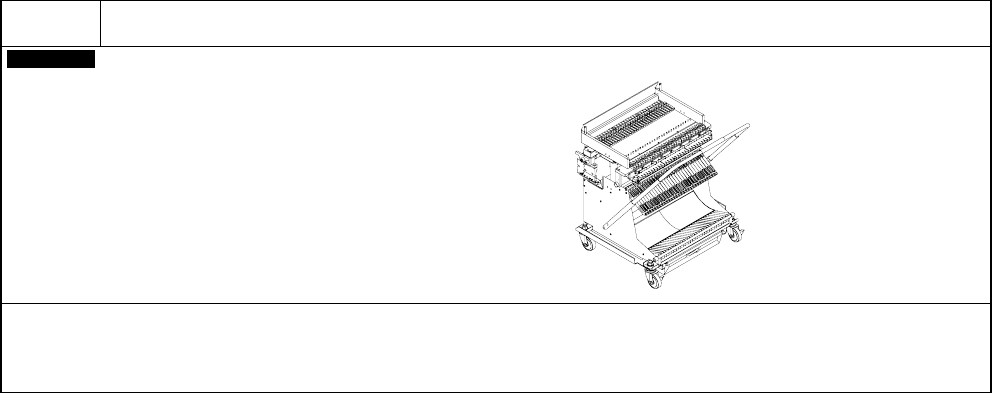

交换台车
(30
站
)
交换台车设置范围的地面倾斜，需要台车的左右方向在 6 mm 以内，前后方向在 11 mm 以内。
地面倾斜度超过此范围时，不可搬移交换台车。
与 NPM-W 可通用。
