NPM-W2 2016.1118
- 126 -
4. 硬件/OS 要求规格
※ 请客户准备电脑。规格如下所示。
※ 使用 Windows 7 的情况时，IFCU 主体软件需要 Ver.1.30 以上。
项 目 必要条件
主体 IBM PC/AT 兼容机
CPU
Windows XP Professional
时:
PentiumⅢ800 MHz
以上或者
Celeron 800 MHz
以上
Windows 7 Professional
时:
Core
TM
2Duo 2.33 GHz 以上
主基板 IBM 完全兼容品
序列并行
I/O
IBM 完全兼容品。需要 RS-232C 端口。
图形板 XGA 以上(表示颜色 24 bit 以上)
桌面领域 1 024 × 768 dot 以上
(
推荐: 1 240 × 1 024dot 以上)
VRAM 16 MB 以上
(
推荐: 系统存储器以外的存储器)
系统存储器 Windows XP Professional 时: 256 MB 以上
Windows 7 Professional
时: 2 GB 以上
HDD
4 GB
以上
(
安装软件的驱动器的空白容量)
CD-ROM 单元 8倍速度以上(CD-RW 也可)
键盘 英文版: 101 英文键盘
鼠标器 PS/2 或者 USB 连接
监控器 XGA 对应以上(推荐: SXGA 对应以上)
界面 需要 USB 2.0 端口
※ 不能经由 USB 扩展器使用。
OS
Windows XP Professional
英文版、Direct X8.0 以上
※
OS 只有英文版，请勿混载。
(Windows XP (Pro 中文版)等)
Windows 7 Professional 英文版(32 bit 版)
※ 2字节码的用户名称(中文等)不可使用。
※ 在 64 bit 版无法启动。
5.
附属品
项 目 数 量
标准治具 1个
铝制盒 1个(标准治具保管，搬运用)
树脂盒 1个
治具编带套组 4 mm: 1 个，8 mm: 3 个，12 mm: 1 个，16 mm: 1 个，
24 mm: 1 个，32 mm: 1 个
RS-232C 电缆 1个
扳手 2个
照明用灯 照相机部照明用(交换用): 1 个
电源电缆
※1
(
使用国用)
根据使用国从 6 种类选择 1 种类
※2
检查通信连接器 1个(电脑侧，通信检查用)
维护软件 CD-ROM: 1 张
操作手册 使用说明书: 1 册
零件一览表: 1 册
6.
电源，空气投入部
7.
尺寸图
(
单位
: mm)
※1 有关控制 BOX 用电源电缆(附属)的选择
因地域的不同，插座的类型，形状也不同。请根据地域，选择合适的电源电缆(1 种类)。
※2 下述地域以外的情况时，电源电缆请客户准备。
主要对象地域 插头类型 插头形状 插座形状 适合规格
日本
A
电安法
北美，加拿大，墨西哥 UL、CSA
欧洲(英国以外)，台湾，韩国，印度尼西亚，
意大利压，奥地利，西班牙，德国，土耳其，
匈牙利，法国，越南，印度
S
CE
英国，香港，新加坡，马来西亚，泰国
BF
BS
中国，菲律宾
O
CCC
澳大利亚
O
AS
调节器
阀
根据需要请连接φ
4
空气管。
散装供料器，
32 mm
纸粘着供料器，空
气驱动式
8 mm
单式编带供料器在动作
确认时需要。
电源开关
1 155
745
500
400
NPM-W2 2016.1118
- 127 -
D-8
希望使用
IFCU
对（
4mm, 8mm
）薄型单式编带供料器进行维护。
选购件名称
用
途
内
容
Customer
对
4mm
，
8mm
薄型单式编带供料器进行维护
(
链
轮齿位置的检查
&
调整，管理维护记录
)
时，需要
此选购件。
标准附件
扳手
螺丝刀
铝制盒
（保管，搬运用）
薄型供料器用标准附件
对应机型为
NPM-D/D2/D3, NPM-W/W2, NPM-TT, AM100
。
请使用贴装机本体对薄型单式供料器内置软件
(
固件
)
进行版本升级。
关于自动供料器的检查请另行询问
。
NPM-W2 2016.1118
- 128 -
10.
涂饰颜色
■ 本公司标准颜色
白色 W-13 (G50)
※ 不可指定涂饰颜色。
11. 安全装置

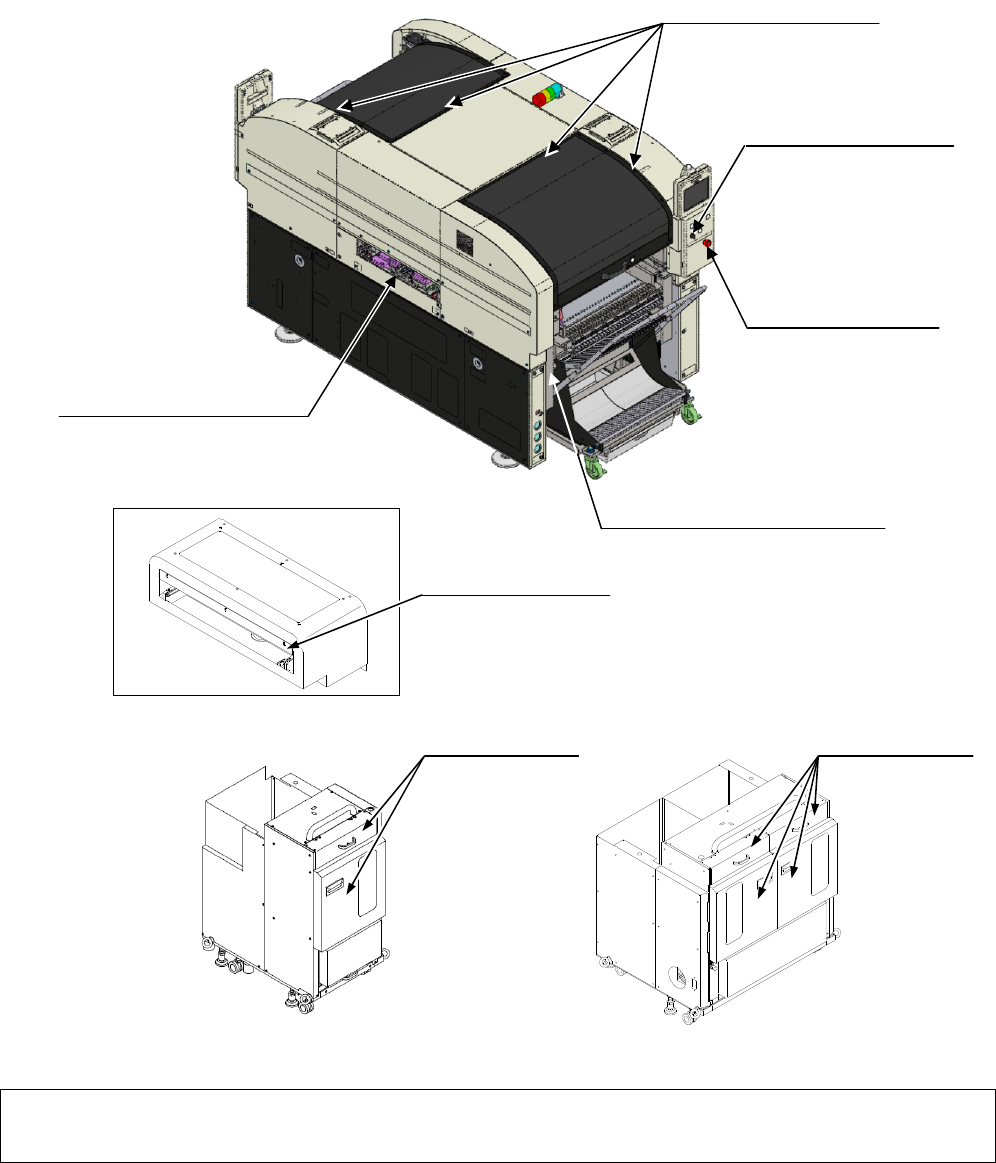

为了安全使用本机器，在 NPM-W2 上安装了下图所示的安全装置。
若在机器运转时按下紧急停止开关，或者在打开罩时，会强制性停止运转。
 Remarks 
为了安全使用机器，在使用时，无论时在运转时还是停止时，都请仔细确认另册使用说明书及设备的警告指示
之后，再进行正确的作业。
外罩安全开关
(
前后
:
合计
4
处
)
伺服开关
(
前后
:
合计
2
处
)
搬送口安全传感器
(邻接装置用)
(
上流侧
・下流侧
:
各
1
处
)
紧急停止开关
(
前后
:
合计
2
处
)
搬送开口安全传感器
外罩安全开关
(2
处
)
托盘供料器
(
选购件
)
外罩安全开关
(4
处
)
供料器安全盖开关
(
前后
:
合计
4
处
)
单式托盘供料器 双式托盘供料器
延长传送带
