NPM-W2 2016.1118 - 44 - ■ 托 盘供料器 如果 NPM-W2 主体是托盘供料器规格，可以连接在后侧。 在前侧不可连接。 ・ 单式托盘供料器 (Max. 20 品种 ) ※ ・ 双式托盘供料器 (Max. 40 品种 ) 对象贴装头 : 8 吸嘴贴装头 、 3 吸嘴贴装头 ※ 单式托盘供料器附属 13 站供料器座。 单式托盘供料器 双式托盘供料器
NPM-W2 2016.1118
- 43 -

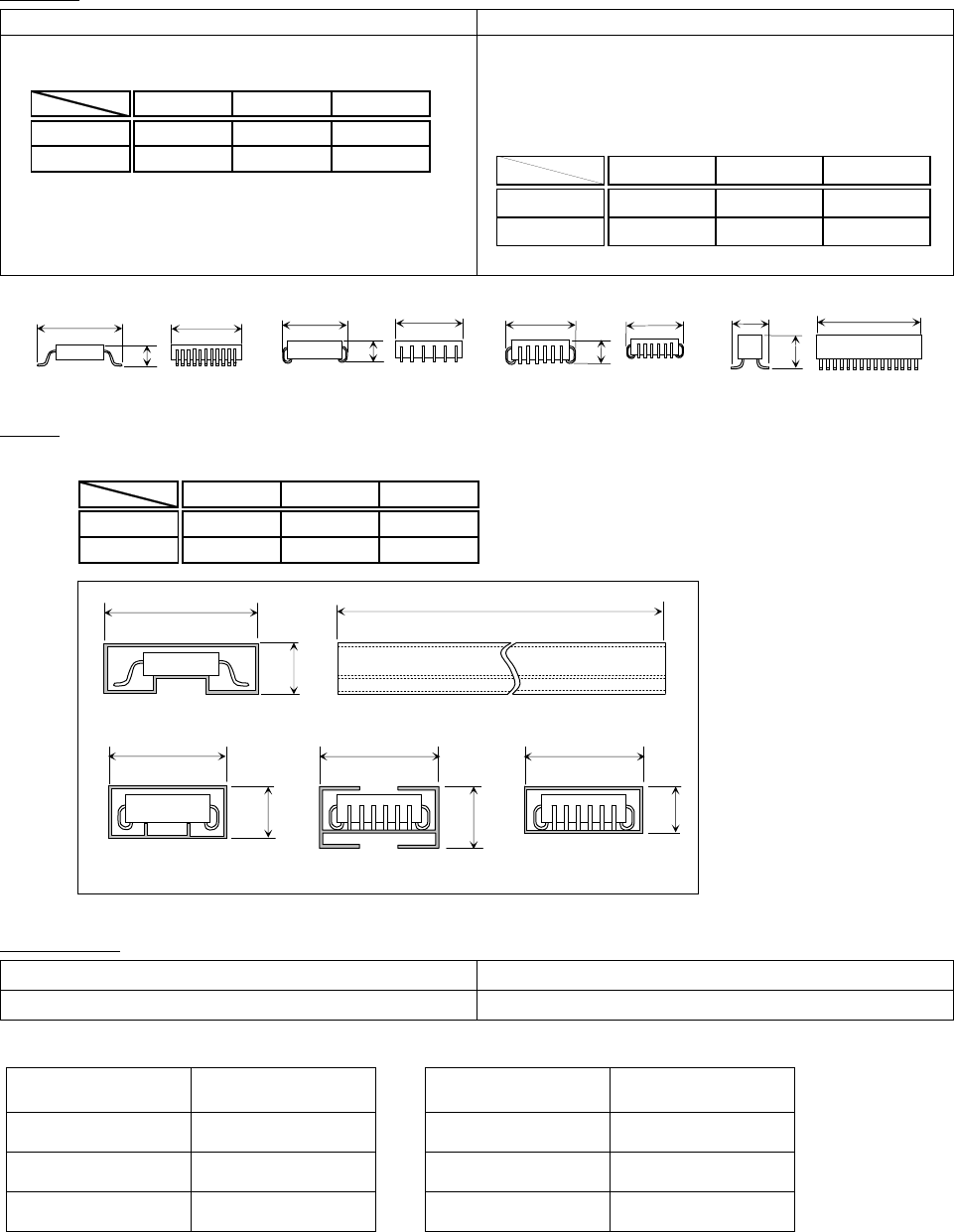

对应元件
标 准 特 殊
SOP，SOJ，PLCC
(单位: mm)
标准对应的元件种类，尺寸范围以外，根据元件以及杆形状，
如下所示的尺寸范围也有能够对应的情况。
在使用前，经过实际的元件传送确认供给状态，或请与本公
司联络。
(单位: mm)
对应杆
(单位: mm)
搭载杆的数量
通过杆前端缺口的供给方法 通过芯片槽区块的供给方法
可搭载杆的数量按照表 1。 可搭载杆的数量按照表 1，表 2 中，以少为正。
表1 表2
元件宽度
W (mm)
能搭载杆数量
W ≦ 16 3
16 ＜ W ≦ 25 2
25 ＜ W ≦ 31 1
※ 复数搭载杆时，原则上只限于同一品种。
也能对应不同品种，但，杆的形状和尺寸会受限制。详细请与本公司联络。
杆宽度
Ws (mm)
能搭载杆数量
Ws ≦ 19 3
19 ＜ Ws ≦ 28 2
28 ＜ Ws ≦ 34 1
WLH
Min
892.5
Max
31 31 6
WLH
Min
---
Max
31 60 25
Ws Ls Hs
Min
- 300 -
Max
34 600 28
SOP
L W
H
L
W
W
L
W
L
SOJ PLCC
连接器
H
H
H
Ws
Hs
Ls
Ws
Hs
Ws
Hs
Ws
Hs
NPM-W2 2016.1118
- 44 -
■ 托盘供料器
如果 NPM-W2 主体是托盘供料器规格，可以连接在后侧。
在前侧不可连接。
・单式托盘供料器(Max. 20 品种)
※
・双式托盘供料器(Max. 40 品种)
对象贴装头: 8 吸嘴贴装头、3 吸嘴贴装头
※ 单式托盘供料器附属 13 站供料器座。
单式托盘供料器
双式托盘供料器
NPM-W2 2016.1118
- 45 -
托盘条件
项 目 规 格
托盘尺寸
托盘尺寸
L 85 × W 100 mm ~ L 230 × W 335 mm
托盘高度
2 mm ~ 33 mm
※超过 30mm 时，不能使用托盘补给部。
元件位置误差
元件吸着面 位置误差
10 × 10 mm 未满 ±1.0 mm 以下
10 × 10 mm 以上 ±1.5 mm 以下
※ 元件吸着面必须平坦。
容许弯曲(间隙)
弯曲(间隙): Max. 0.5 mm
种类
必须是具有充分强度和尺寸精度的射出成形品的托盘。
上述以外时请另行商洽。
重量
托盘重量: 1 kg以下
托盘 + 元件 = Max. 1 kg/ 1 托盘板(托盘板的重量除外)
托盘箱总重量: 20 kg以下
托盘箱 + 托盘板 + 托盘 + 元件 = Max. 20 kg/1 托盘箱
托盘板插入限制
盘高度超过 11 mm 时，在托盘箱内 1 层上面的槽，不可插入托盘板。
托盘高度超过 26 mm 时，在托盘箱内 1 层上面和 2 层上面的槽，不可插入托盘板。
W
L
元件中心的坐标
(X, Y) = (Xw, Yw)
Yw +
位置误差
Y
X
托盘
凹处
元件
托盘
Max. 335 mm
间隙
Max. 335 mm
托盘
超过
26 mm
,
33 mm
以内
超过
11 mm
,
26 mm
以内
11 mm
以下
不可插入
不可插入
可插入
间隙
Xw +
位置误差
托盘安装基准点
(
托盘原点
)
托盘高度
