NPM-W2 2016.1118
- 79 -
5.8 其他厂家检查机界面软件
这是为了使用其他厂家检查机
※1
(锡膏检查)的测量数据，实现 APC 系统的界面软件。

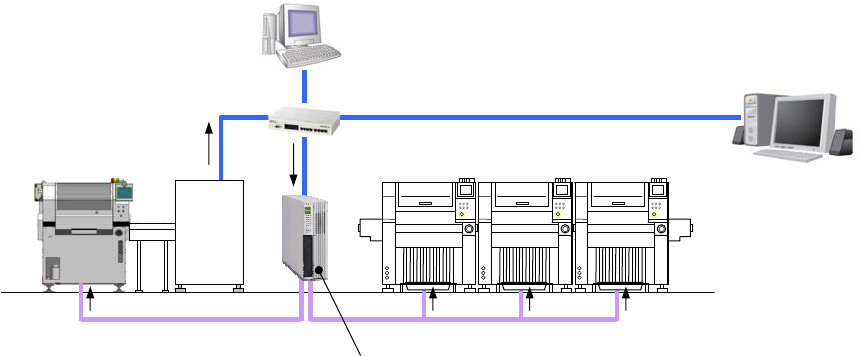

本选购件(许可证)，接收 APC 补正数据的每台设备都需要。(下图情况，需要 4 个许可证。)
同时请选择与「APC 系统对应(许可证)」数相同的数量。
(SPD, SP70, SPG 时，需要「检查结果反馈对应(许可证)」。)
※1 对象的检查机需要符合本公司规定规格。详细情况请咨询。
※2 其他厂家检查机和 FA 电脑(LNB)之间需要专用电脑。电脑以及 HUB、LAN 电缆(上图 LAN①～④)，请客户准备。
■ 设备间的连接条件
设备间的连接时，SMEMA 连接(BA 信号、Ready 信号)成为必须条件。
(在 NPM-W2 确认到从上游侧(其他厂家检查机或者传送带)发出的 BA 信号后，把对上游侧的 Ready 信号设置为 ON。)
其他厂家检查机和 NPM-W2 之间可以设置的传送带是，1 台以下。
另外，在传送带可以待机的基板数量是，1 片以下。
有 2 片基板以上待机可能性的情况时，必须运用条形码操作。详细情况请咨询。
NPM-W2 之间有连接其他厂家检查机或者传送带等情况时，APC 通信无法正常进行。
LAN①
测量数据
APC
补正数据
FA 电脑(LNB)
其他厂家
检查机
LAN④
HUB
专用电脑
※2
(
其他厂家检查机界面软件)
LAN②
LAN③
NPM-W2
NPM-DGS
SPD
APC
补正数据
(检查结果反馈)
NPM-W2 2016.1118
- 80 -
使用其他厂家检查界面软件时，请客户准备以下硬件、软件。
■ 硬件规格
专用电脑
项 目 规 格 类别
主体 IBM PC/AT 兼容机
必须
CPU
与 Intel
®
Core™2 Duo E6700 同级或以上
主板
IBM 完全兼容品
序列 I/O
IBM 完全兼容品
图形卡
SXGA 以上
台式 PC 领域: 1 280 × 1 024 点以上
存储器
2 GB 以上
HDD
应有 20 GB 以上可用空间 (NTFS 文件系统)
光学驱动器
DVD 驱动器
安装时使用
键盘
英文版: 101 英文键盘
日文版: 106 日文键盘
必须
鼠标
OS 标准支援品
监视器 SXGA 对应或以上
网卡
100BASE-T 以上
无停电电源装置 (UPS)
OS 标准支援品 推荐
HUB/ LAN 电缆
项 目 规 格 类别
HUB
传送速度
100BASE-T 以上
必须
端口数 4个以上端口
LAN 电缆 100BASE-T: UTP Cat 5 以上(4 根)
※
※ LAN 电缆的长度根据工厂布局而异，请根据设置环境进行准备。
■ 软件规格
项 目 规 格 类别
OS
Microsoft
®
Windows
®
8.1 Pro (32 bit/ 64 bit 版)
Microsoft
®
Windows
®
7 Professional (32 bit/ 64 bit 版) SP1 以上
Microsoft
®
Windows
®
XP Professional SP3 以上
必须
显示语言
中文、英文、日文
Framework
Microsoft
®
.Net Framework 3.5
病毒检查
Virus Buster™ 程序版本 7.0 以上
推荐
Microsoft，Windows 是美国 Microsoft Corporation 在美国以及其他国家的注册商标或者商标。
Intel，Intel Core 是美国 Intel Corporation 的商标或者注册商标。
Virus Buster 是 Trend Micro 公司的注册商标或者商标。
Remarks
硬件/OS，请由客户准备，并安装。
NPM-W2 2016.1118
- 81 -
5.9 基板信息通信功能(标准功能)
在生产线先端的设备进行标记识别，与下游侧的设备传接信息。
通过使用传送到下游侧设备的信息，能够缩短时间。
■ 不良标记的通信
在生产线先端的设备识别不良标记，与下游侧设备传接不良标记的信息。
下游侧的设备，能够缩短不良标记的识别时间。
第 1 台 第 2 台以后
第 2 台以后，根据从上游传送来的信息，
跳过不良标记。
※ 对象设备: NPM-W2/ W
■ 图形标记的通信
在生产线先端的设备识别图形标记，与下游侧设备传接补正值的信息。
下游侧设备，只需识别主标记，能够缩短基板识别时间。
第 1 台 第 2 台以后
第 2 台以后，根据主标记的识别结果和上游侧传送来的信息，
进行补正。
※ 对象设备: NPM-W2/ W
全点识别 只识别主标记
※ 从 NPM 系列以外的设备接收基板信息时，需要个别商讨。
有关详细情况请咨询。
合格品
不良品
