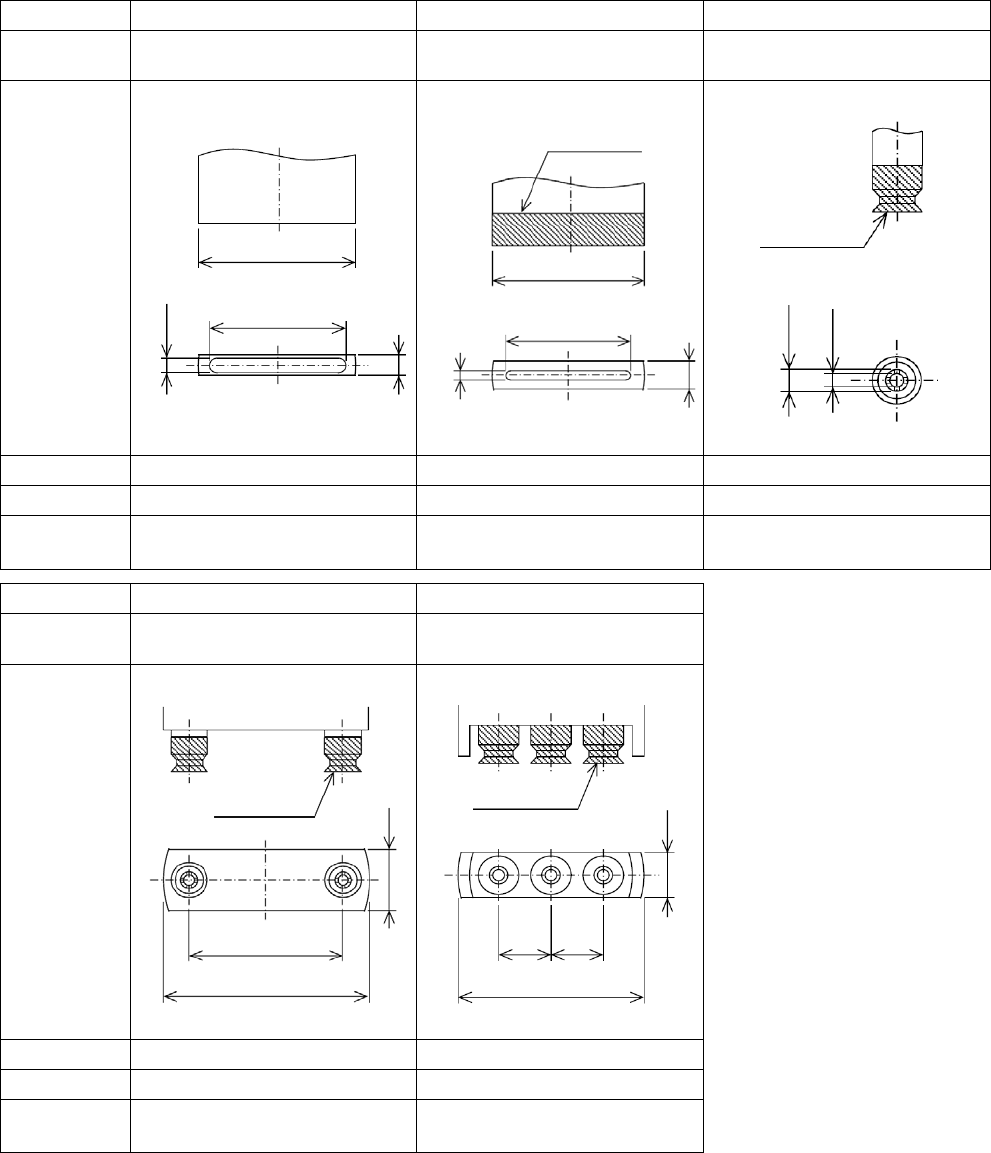

■ 3 吸嘴贴装头用吸嘴(异形元件用)
※ 订购时请用型号。
吸嘴 No. 1115 / 1115N 2418 / 2418N 1424 / 1424N
型 号
KXFX04PJA00
N610117221AA (有 2D 代码)
KXFX05CMA00
N610117211AA (有 2D 代码)
KXFX056PA00
N610127619AA (有 2D 代码)
形 状
(单位: mm)
13
φ
15
1.4
2
13
φ
16
1
聚氨酯橡胶
3
垫φ
3.5
φ1
φ1.6
最大元件重量 2.0 g 6.5 g 4.8 g
最大元件高度 30 mm 30 mm 30 mm
备 注 吸嘴长度: 22.5 mm
附带聚氨酯橡胶
吸嘴长度: 22.5 mm
附带聚氨酯垫
吸嘴长度: 22.5 mm
吸嘴 No. 1427 / 1427N 2421 / 2421N
型 号
KXFX0570A00
N610127623AA (有 2D 代码)
KXFX05CTA00
N610117212AA (有 2D 代码)
形 状
(单位: mm)
φ
20
垫φ
3.5
6
15
φ
16
垫φ
3.5
4
4.5 4.5
最大元件重量 9.7 g 14.5 g
最大元件高度 30 mm 30 mm
备 注
附带聚氨酯垫
吸嘴长度: 22.5 mm
附带聚氨酯垫
吸嘴长度: 22.5 mm
NPM-W2 2016.1118
- 34 -

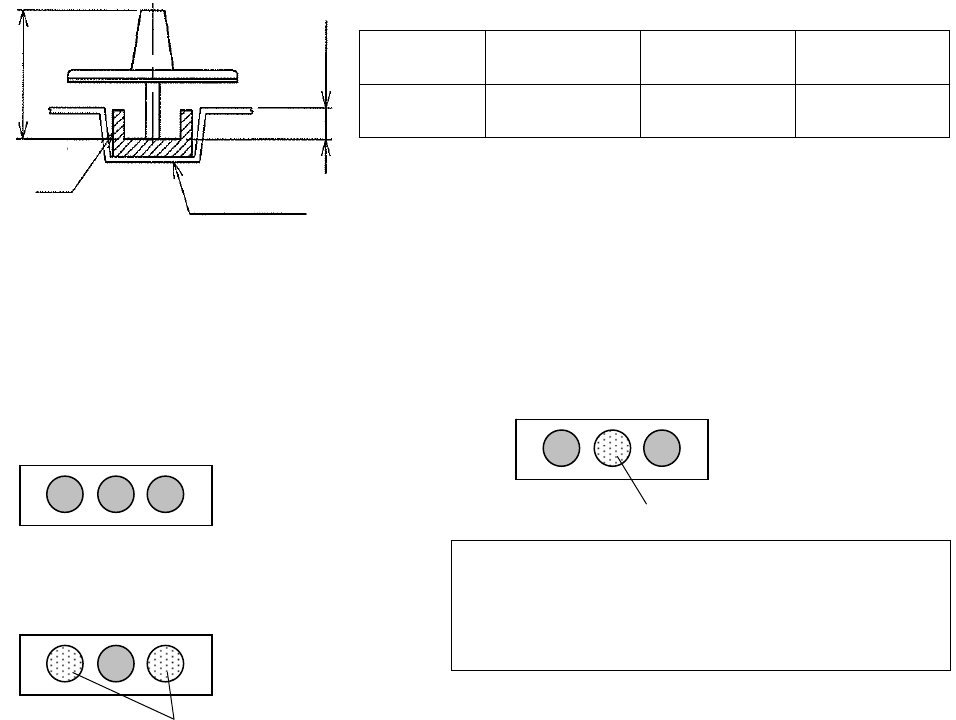

■ 电子元件的吸着深度和吸嘴长度的运用基准
由于贴装电子元件的吸着深度(塑料编带上的电子元件到吸着面的距离)，所需要的吸嘴长度有变。
吸着深度
B 尺寸
0 mm ~
3 mm 未满
3 mm ~
8 mm 未满
8 mm ~
13 mm 未满
吸嘴长度
A 尺寸
22.5 mm 27.5 mm 32.5 mm
■ 能够吸着的元件尺寸和吸嘴配置
3 吸嘴贴装头能够吸着的元件尺寸如下。(●: 能够吸着，○: 不能吸着)
・对角 41 mm(29 × 29 mm)
※1
以下
并且是 L 35 mm 以下的元件
・对角 47 mm(33 × 33 mm)
※1
以下
同时是 L 38 mm 以下并且 t≦14 mm 以下的元件
・对角 152.1 mm 以下，同时是 L 150 mm 以下
并且是 W 90 mm 以下的元件
塑料编带
元件
吸嘴长度
A
吸着深度
B
1 2 3
1 2 3
※1 ( )内的数值是 L=W 的情况时的一个例子。
吸着位置从元件中心偏移时，元件尺寸可能会有限制。
详细情况请咨询。
※2 请根据元件尺寸或形状，安装#1006 吸嘴(反射板)。
・对角 76 mm(54 × 54 mm)
※1
以下
并且是 L 65 mm 以下的元件
#1006
吸嘴
(
反射板
)
※
2
#1006
吸嘴
(
反射板
)
※
2
1 2 3
NPM-W2 2016.1118
- 35 -

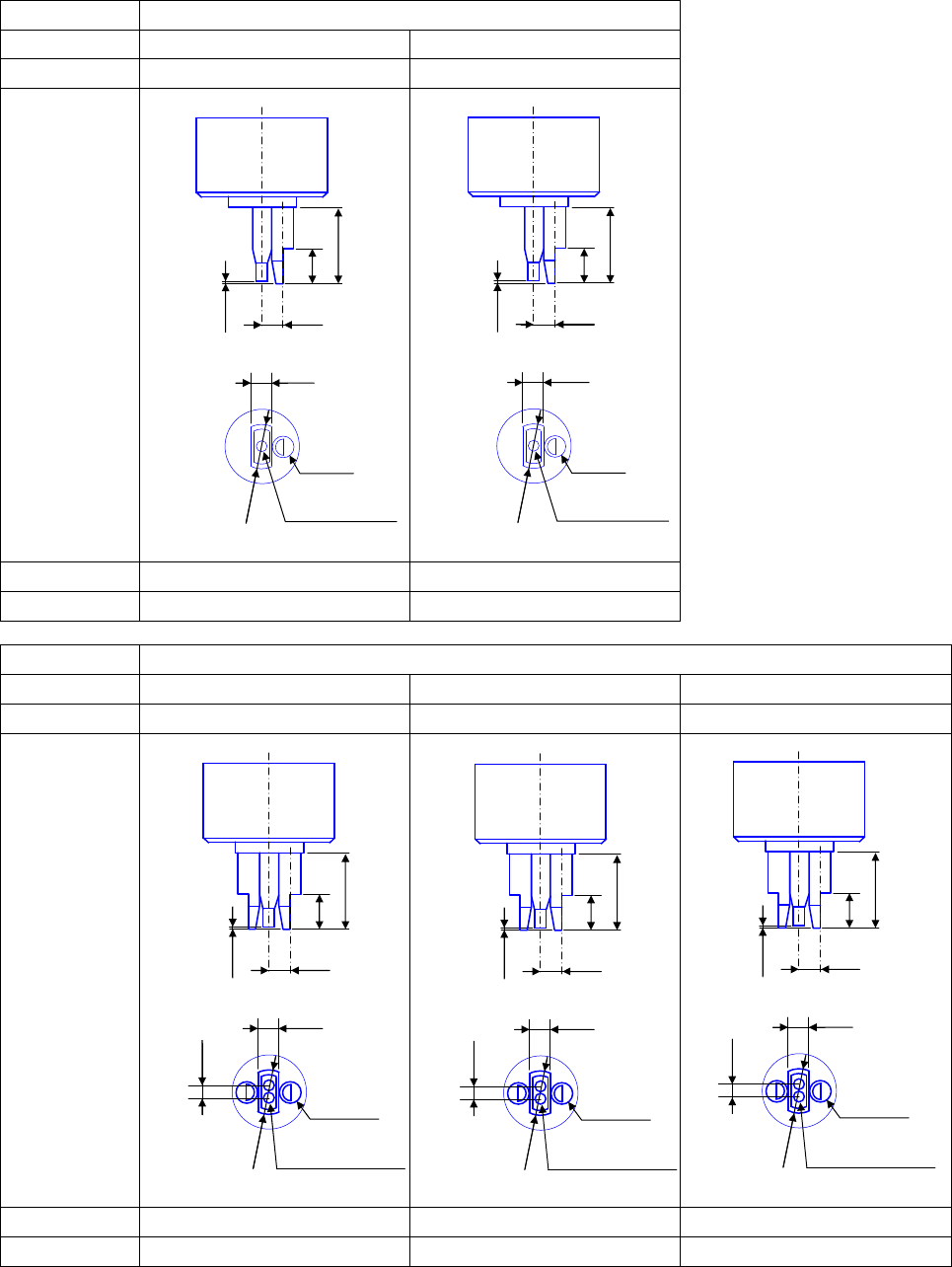

4.3 点胶嘴构成
根据对象元件，准备了大致分为 3 种类的点胶嘴。
是 NPM 系列专用的点胶嘴。需要特殊点胶嘴时，请与本公司联络。
■ 点胶嘴
点胶嘴内容 2点 点胶 (S)
点胶嘴 No. 7201 7204
※
7236
※
型 号 N610105003AA N610104651AA N610107179AA
形 状
(单位: mm)
点胶直径 φ0.6 mm ~φ1.0 mm φ0.7 mm ~φ1.1 mm φ0.7 mm ~φ1.1 mm
主要对象元件 1608 ~ 3216 1608 ~ 3216 2125 ~ 3216
※ 有需要事先验证的情况，详细请咨询。
点胶嘴内容 1点 点胶 (VS)
点胶嘴 No. 7030
※
7001
※
型 号 N610107177AA N610105001AA
形 状
(单位: mm)
点胶直径 φ0.6 mm ~φ1.0 mm φ0.7 mm ~φ1.1 mm
主要对象元件 1608, 轨道附近点胶 1608, 轨道附近点胶
1.5
5.5
φ
1.5
2.5
0.15
1.4
φ
0.71(
外径
)
φ
0.41(
内径
)
φ
3
1.5
5.5
φ
1.5
2.5
0.1
1.4
φ
0.63(
外径
)
φ
0.33
(
内径
)
φ
3
1.5
5.5
2-
φ
1.5
2.5
0.15
1.4
2-
φ
0.63(
外径
)
2-
φ
0.33(
内径
)
φ
3
0.8
1.5
5.5
2-
φ
1.5
2.5
0.15
1.4
2-
φ
0.71(
外径
)
2-
φ
0.41(
内径
)
φ
3
0.8
1.5
5.5
2-
φ
1.5
2.5
0.15
1.4
φ
3
1
2-
φ
0.71(
外径
)
2-
φ
0.41(
内径
)
