NPM-W2 2016.1118 - 99 - B-5 希望使用 32 mm 粘着编带。 Customer 32 mm 粘着编带供料器 详细请参照「 4.4 供给部的构成」。 对应只限 8 吸嘴贴装头, 3 吸嘴贴装头 。 与 AM100, CM602, CM402/ D T401 系列 , CM232, CM212, CM101, NPM 系列有兼容性。 On-site 工作台 供料器用空气供给单元 使用 32 mm 粘着编带供料器的…

100%1 / 145
NPM-W2 2016.1118
- 98 -
B-4
希望省去编带拼接作业。
希望缩短供料器准备时间。
Customer
8 mm 薄型自动供料器
・ 此供料器为可实现编带元件自动安装的薄型供料器。
将元件
(
编带
)
插入后按下进给按键即可完成元件安装，大幅缩短了准备作业时间。
(
每卷盘约
30s
⇒约
15s)
・ 也可以对应被剪切的较短的编带元件
(120 mm
以上
)
。
・ 由于元件尺寸不同，「编带导向」都不同。
(
供料器主体通用
)
请从以下
2
个种类中选择。
种类
对象元件
备
注
TYPE B 1005R/C
・ 可以只追加购买编带导向。
・ 封盖带剥离刀寿命
:
约
3 000 h
相当于剥离次数
:1500
次
※
不对应塑料编带。
※
2012
用，
3216
用编带导向，请另行咨询。
TYPE C 1608R/C
・ 详细内容请参照「4.4 供给部构成」。
・ 不能用于 CM602, CM402/ DT401 系列, CM232, CM212, CM101。
※ 如想使用 IFCU 检查自动供料器，请另行咨询。
※ 使用自动供料器时，需要有设置用完的卷盘和新供给的卷盘的卷盘设置台，
关于此事请另行询问。
Customer
自动供料器共用附件
・ 安装自动供料器时，每个供料器槽需要 1 个。
各供料器槽能够安装 2 个自动供料器。
・ 在离线准备时使用「供料器设置治具」时也需要。
※ 也可用于 4 mm/ 8 mm 薄型供料器。
自动供料器共用附件
自动供料器
NPM-W2 2016.1118
- 99 -
B-5
希望使用
32 mm
粘着编带。
Customer
32 mm
粘着编带供料器
详细请参照「4.4 供给部的构成」。
对应只限 8 吸嘴贴装头,3 吸嘴贴装头
。
与 AM100, CM602, CM402/ DT401 系列, CM232, CM212, CM101, NPM 系列有兼容性。
On-site
工作台
供料器用空气供给单元
使用 32 mm 粘着编带供料器的每个工作台都需要。
(在 13 站供料器座附属「供料器空气供给单元」。)
B-6

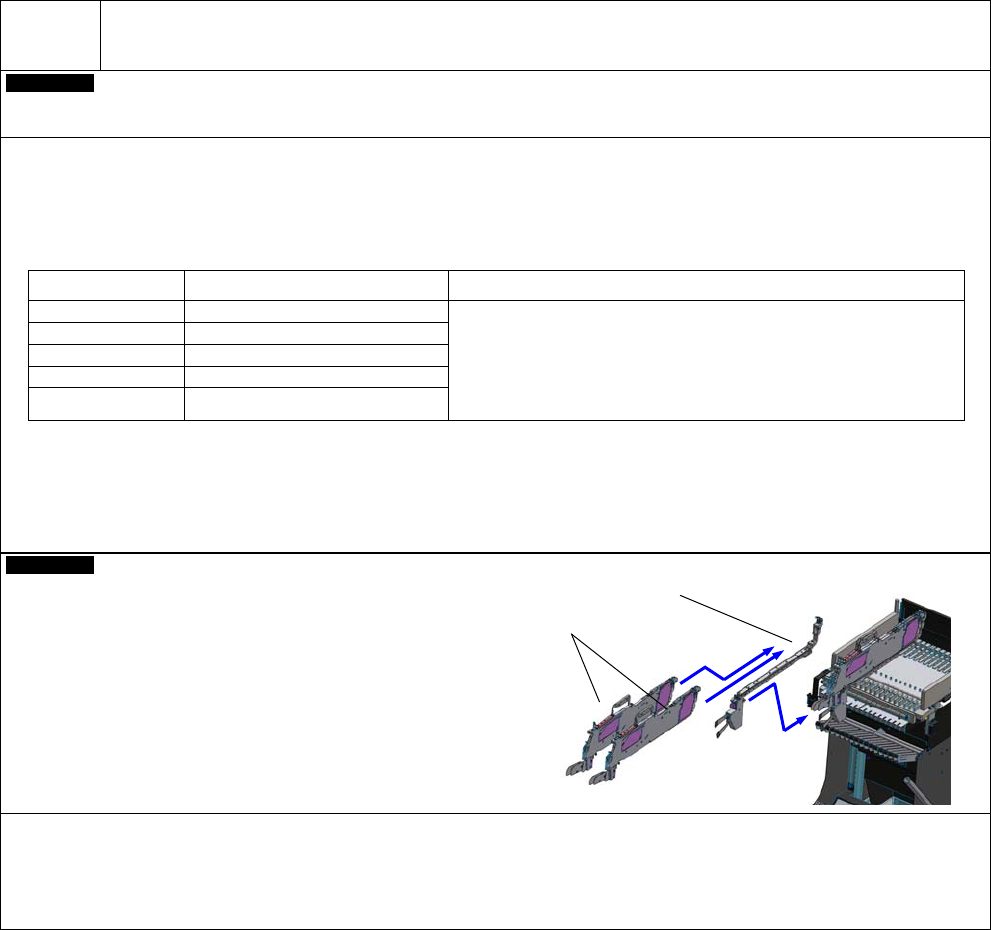

希望根据生产形态选择杆式供料器。
Customer
智能杆式供料器
详细请参照「4.4 供给部的构成」。
对应只限 8 吸嘴贴装头,3 吸嘴贴装头
。
与 AM100, CM602, CM402/ DT401 系列, CM232, CM212, CM101, NPM 系列有兼容性。
Customer
芯片槽区块
※ 随着杆的形状不同，在元件的传送状态和吸着位置下姿势会不良，用切割杆前端的供给方法，在设备吸着困难的情况下使用芯片槽区块。
B-7

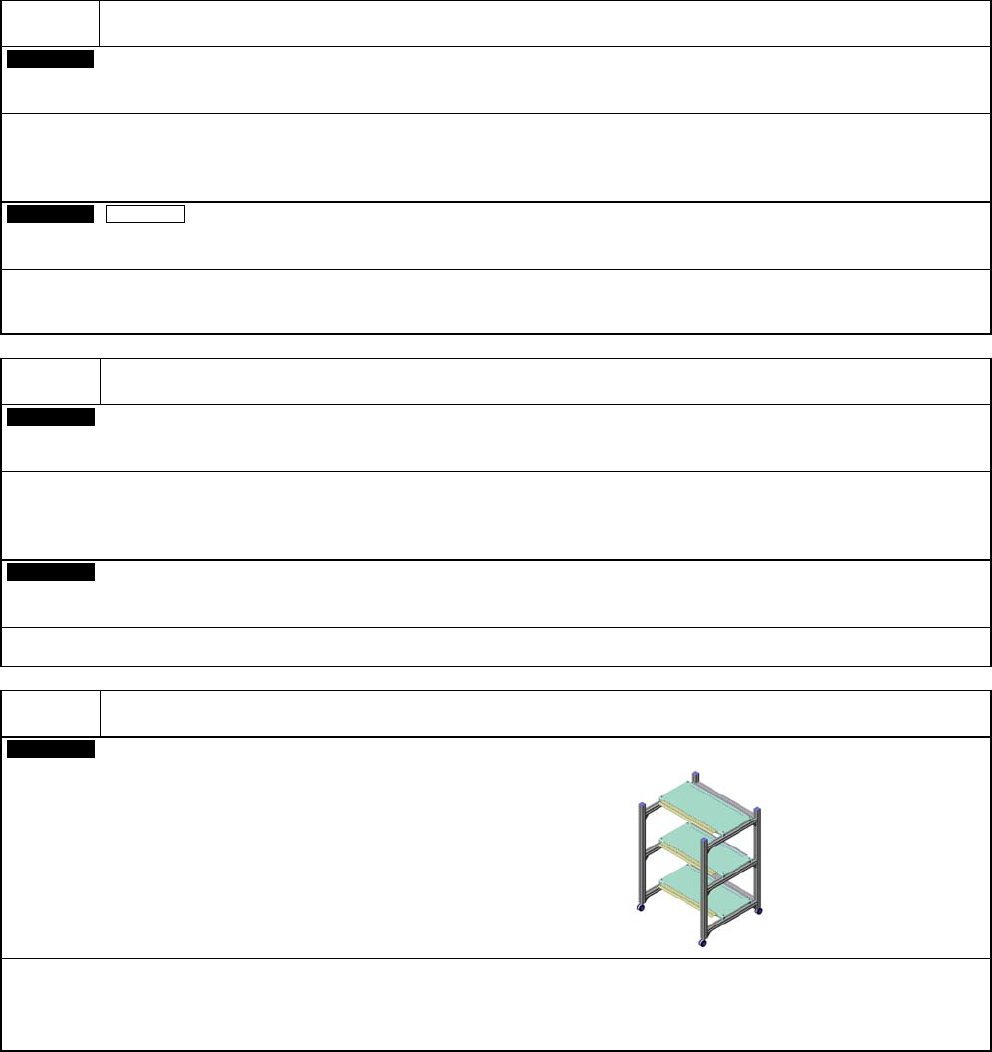

希望管理和保管编带供料器。
Customer
编带供料器台
这是智能编带供料器台。
比如，8 mm 双式编带供料器，最多可存储 90 站。
※ 有关薄型供料器的库存请另行咨询。(如果是安装在「薄型供料器附件」上的状态，可以存储。)
NPM-W2 2016.1118
- 100 -
B-8
为了缩短机种切换时间，在离线作业时切换基板支撑销的位置。
Customer

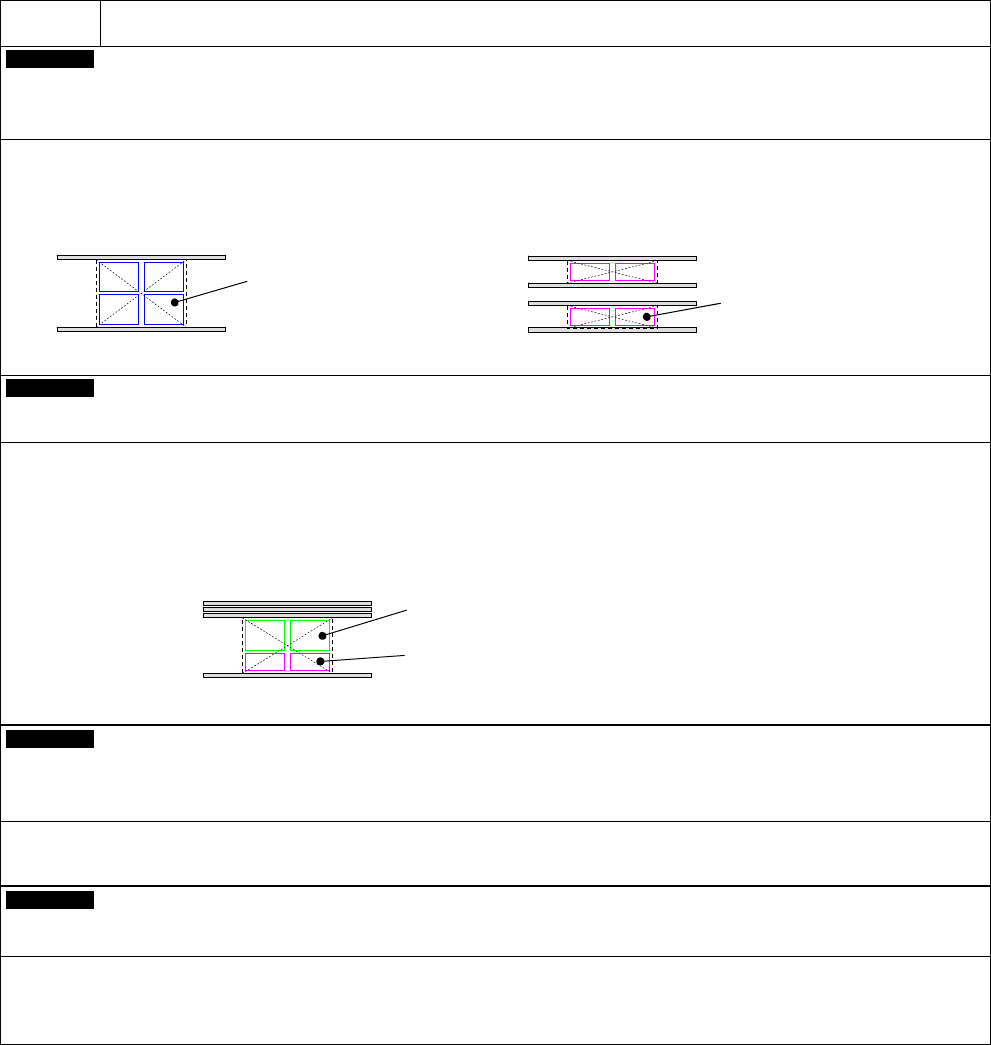

基板支撑块
(
单轨传送带用
)
基板支撑块
(
双轨传送带用
)
附属基板支撑块(4 块)和支撑销(20 个)。
能够以 1 块为单位进行追加购买。追加购买时不附属支撑销。根据需要，请选择「追加支撑销」。
若在离线作业时决定新基板支撑销的位置，请选择「支撑销安装治具」。
・与 NPM-W 可通用。
※ 与「支撑销自动更换」不可兼用。
Customer
单轨模式对应基板支撑块
(
双轨传送带用
)
单轨模式生产时需要 2 块。
与双轨传送带用支撑块组合使用。(参照下图)
能够以 1 块为单位进行追加购买。
不附属支撑销。根据需要，请选择「追加支撑销」。
若在离线作业时决定新基板支撑销的位置，请选择「支撑销安装治具(双轨传送带用)」。
・与 NPM-W 可通用。
※ 与「支撑销自动更换」不可兼用。
Customer
支撑销安装治具
(
单轨传送带用
)
支撑销安装治具
(
双轨传送带用
)
由于在离线作业准备支撑销，请选择「基板支撑块」。
与 NPM-W 可通用。
Customer
追加支撑销
需要追加时请选择。(20 个/套)
单轨、双轨共用。
NPM-W, NPM-D3/ D2/ D, NPM-TT, AM100 以及 NPM(双轨规格)的支撑销可以通用。
基板支撑块(单轨传送带用)
(348 × 248 mm)
基板支撑块(双轨传送带用)
(353 × 231 mm)
基板支撑块(单轨模式对应)
(353 × 270 mm)
基板支撑块(双轨传送带用)
(
353 × 231 mm
)
