NPM-W2 2016.1118
- 72 -
5.5 元件供给导向
防止由于缺件造成的短暂停机，并为供给作业的省人化做出贡献。
避免发生缺件情况，将操作员的移动路径最短化，优化供给顺序。
对每位操作员的路径进行优化后，作为供给巡回指示，在无线扫描器或者监视用电脑中显示。

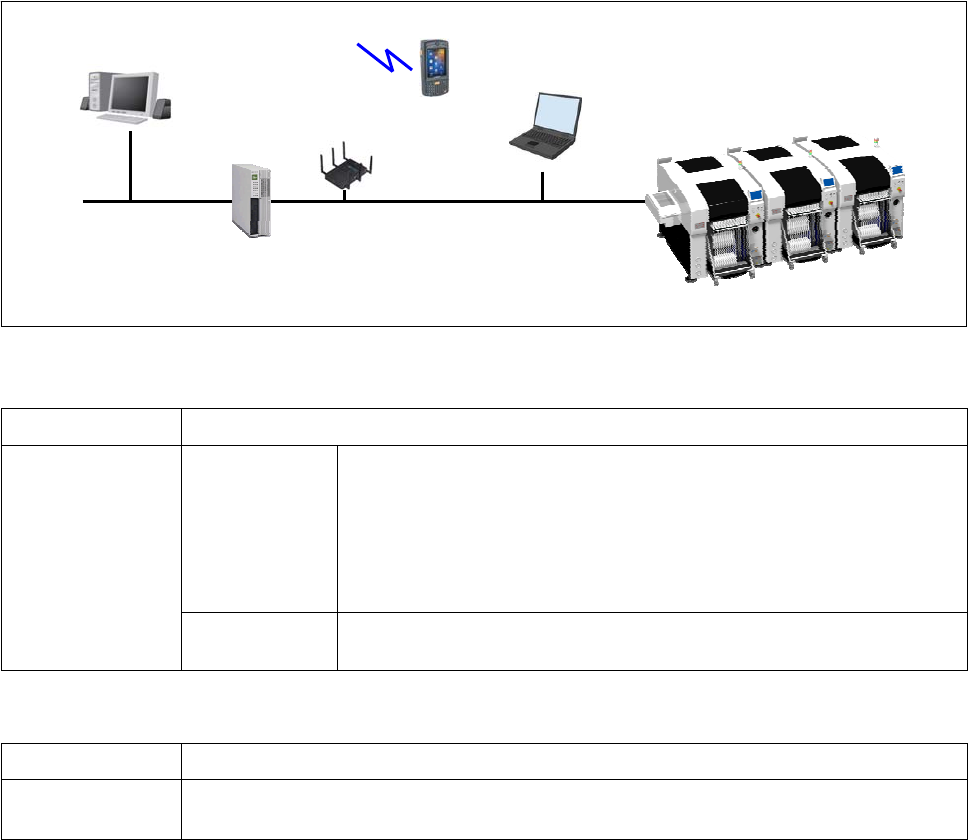

■ 系统构成图
■ 功能一览
项 目 内 容
元件供给导向
优化供给顺序
解决在一定时间内发生的缺件问题，将操作员的移动路径最短化，
优化供给顺序。
下列为可对应的供给部。
・智能编带供料器
・自动供料器
・直接供给式托盘
供给巡回指示
优化每位操作员的路径后，作为供给巡回指示，在无线扫描器中显示。
■ 基本构成
项 目 内 容
许可证
每一台设备都需要许可证。
有关许可证的选择请参照「14. 有关许可证」。
■ 制约条件
不对应无剩余量管理功能的智能杆式供料器。
■ 备注
① 推荐与元件校对(许可证) 无线扫描器(PDA)类型一起使用。
②
此选购件只可在一条生产线中使用。如希望同时在多条生产线中使用，请导入 PanaCIM-EE 的元件供给导向。
监视用
电脑
生产线
DGS
无线扫描器
接入点
LNB
元件供给导向
NPM-W2 2016.1118
- 73 -
5.6 支援站
使用客户持有的预备交换台车和供料器，在生产中可以进行下一机种的准备，大幅度减少机种切换的损失时间。
类型有对交換台車和供料器供给电源，和供给电源并且可以进行元件校对的 2 种。
※ 使用供料器自由配置功能时，需要元件校对类型。
功能类型
可以从电源供给、元件校对的 2 种类型中选择。
①电源供给类型: 对交换台车和供料器供给电源。
②元件校对类型:
对交换台车和供料器可以供给电源并且可以校对元件。
可以使用扫描器读取元件的 1D/ 2D 代码。
■ 功能一览
项 目
内 容
电源供给类型 元件校对类型
交换台车
离线准备功能
对交换台车供给电源，在生产中可以准备下一
机种。
对交换台车供给电源，在生产中可以准备下一机
种。有准备要点等指示的导向功能。
供料器离线准备功能 对供料器供给电源，在生产中可以准备下一机
种。
对供料器供给电源，在生产中可以准备下一机
种。有准备要点等指示的导向功能。
元件校对功能
未对应 进行下一机种的元件校对。
※ NPM 系列，不可使用 CM 系列的「整体交换台车准备装置」。
材料准备区域
①电源供给类型
②元件校对类型
生产区域
①电源供给类型
②元件校对类型
NPM-W2 2016.1118
- 74 -
■ 基本构成
电源供给类型
项 目 内 容
电源供给单元
※1※2
对交换台车和供料器供给电源的单元。包括以下单元。
・电源单元
额定电源 : 单相, AC 100 V ~ 240 V
频率 : 50/ 60 Hz
额定容量 : 90 VA
・供料器电源供给电缆
・交换台车电源供给电缆
元件校对类型
项 目 内 容
支援站箱
※1※2
对交换台车和供料器供给电源的单元，还可以进行元件校对。
包括以下单元。
・电源单元
额定电源 : 单相, AC 100 V ~ 240 V
频率 : 50/ 60 Hz
额定容量 : 90 VA
・供料器电源供给电缆
・交换台车电源供给电缆
・有线扫描器
扫描器连接电缆
※ 通过 PanaCIM-EE 进行离线准备(元件校对)时，请选择本选购件。
许可证
生产线中对所有设备需要许可证。
有关许可证的选择请参照「14. 有关许可证」。
※ 通过 PanaCIM-EE 进行离线准备(元件校对)时，不需要本许可证。
支援站电脑
※3
进行元件校对的电脑。
※ 由客户准备。
※1 电源电缆请客户准备。请使用以下恰当的连接插头。
AC
插头(IEC 60320 C13: 10 A/ 250 V)
※2 NPM 系列，不可使用 CM 系列的「整体交换台车准备装置」。
※3 支援站电脑用软件，NPM-W2 系统软件 DVD-ROM 包含。
项 目 内 容
供料器安装治具
安装编带供料器的专用治具。
可以安装 8 mm ~ 104 mm 的编带供料器 1 台
(可以安装 8 mm, 12/ 16mm 编带供料器 2 台、薄型编带供料器
※
4 台。)
※ 安装薄型供料器时需要「薄型供料器用附件」。
