NPM-W2 2016.1118
- 37 -
■ 描绘点胶嘴(个别规格)
※
点胶嘴内容 描绘(非接触)点胶(1 点)
点胶嘴 No. 7023 7021 7026
型 号 N610107153AA N610107145AA N610107161AA
形 状
(单位: mm)
线宽度 0.4 mm ~ 0.8 mm 0.6 mm ~ 1.0 mm 0.7 mm ~ 1.1 mm
主要对象元件 BGA, CSP 角部点胶 BGA, CSP 角部点胶 BGA, CSP 角部点胶
点胶嘴内容 描绘(非接触)点胶(1 点)
点胶嘴 No. 7015
型 号 N610104668AA
形 状
(单位: mm)
线宽度 0.8 mm ~ 1.2 mm
主要对象元件 BGA, CSP 角部点胶
※ 上述描绘点胶嘴是一个例子。
关于描绘点胶嘴，需要根据点胶材料和点胶形状等进行个别商洽。详细请咨询。
进行描绘点胶
(非接触点胶)时，需要高度传感器(选购件)。
φ0.35(外径)
φ0.15(内径)
φ3
5.5
0.5
φ3
5.5
1
φ0.45(外径)
φ0.25(内径)
φ3
5.5
1
φ0.55(外径)
φ0.3(内径)
φ3
5.5
1
φ0.7(外径)
φ0.4(内径)
NPM-W2 2016.1118
- 38 -

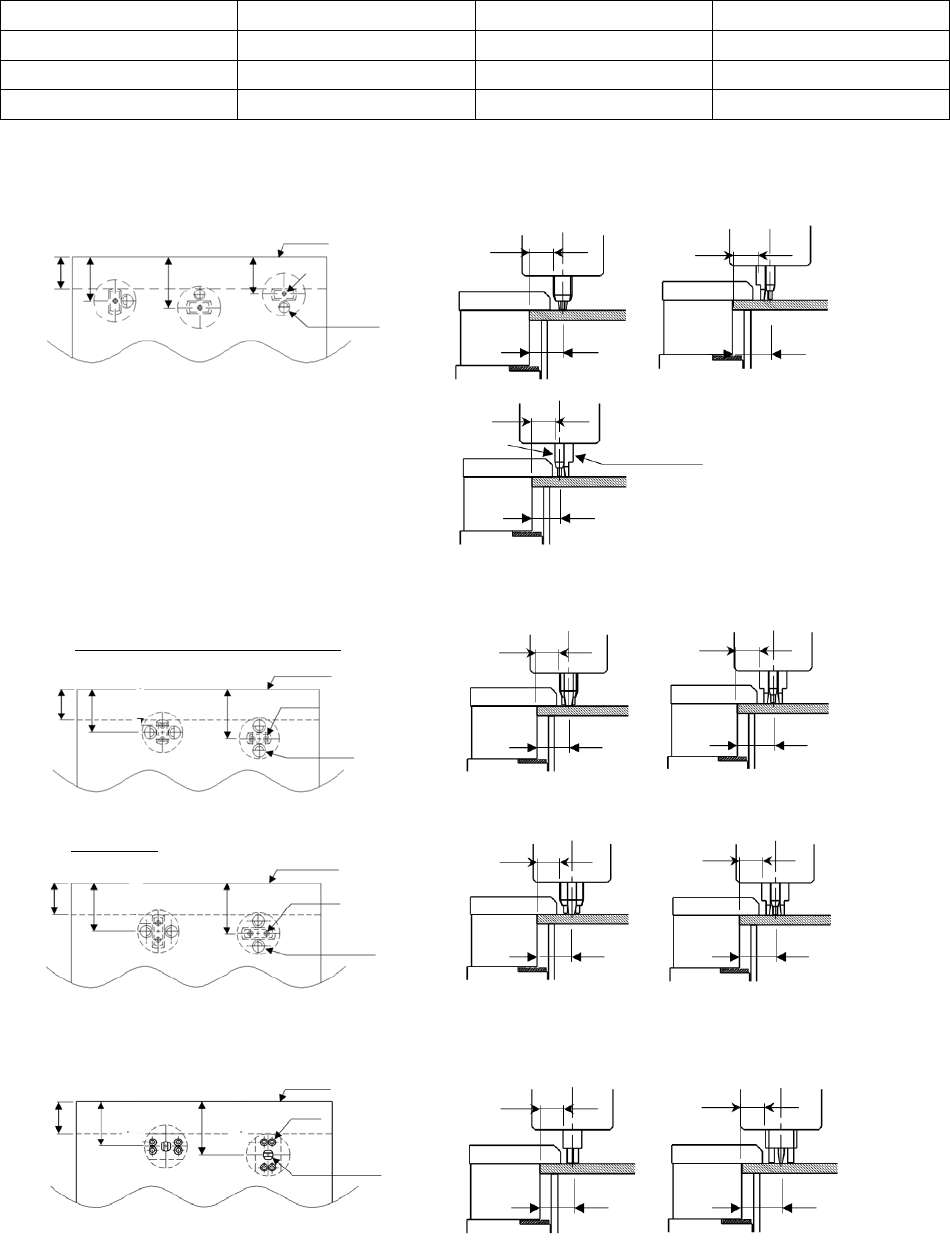

■ 有关点胶范围的限制
从基板端面(基板上面:内侧)不能点胶的范围 (Y 方向)
点胶方向 0° -90° 90°
1 点点胶/描绘点胶
※1
4.9 mm 5.65 mm 4.1 mm
2 点点胶 4.9 mm (一部分是 5.4 mm) 5.65 mm 5.65 mm
4 点点胶 4.9 mm 5.9 mm 5.9 mm
(注) 基板下面: 靠近前侧时，挡块位置与 Y 方向相反，不能点胶的距离为，-90°和 90°，与上表内容相反。
※1 描绘点胶嘴，与 1 点点胶嘴的「0°」是相同条件。
1) 1 点点胶/描绘点胶
※1
不能点胶范围
3.4
4.9
(0º)
5.65
(-90º )
不能点胶范围
3.4
4.1
(90º)
点胶嘴
挡块前端
不能点胶范围
3.4
基板端面
死区
3. 4 m m
4.9
5. 65
4.1
(0º ) (-90º ) (90º )
点胶嘴
挡块前端
2) 2 点点胶
不能点胶范围
3. 4
4. 9
(0º)
5.65
(-90º , 90 º)
不能点胶范围
3. 4
5.4
(0º)
不能点胶范围
3. 4
(-90 º, 90º)
5.65
不能点胶范围
3.4
基板端面
5.65
4.9
死区
3.4 mm
(0º) (-90º, 90º)
点胶嘴
挡块前端
7201/ 7204/ 7236/ 7222/ 7223 点胶嘴
基板端面
5.4
死区
3.4 mm
挡块前端
(0º) (-90º, 90º)
5.65
点胶嘴
7224 点胶嘴
3) 4 点点胶
基板端面
4.9
死区
3.4 mm
挡块前端
(0º) (-90º, 90º)
点胶嘴
5.9
不能点胶范围
3. 4
4.9
(0º)
5
.9
(-90º , 90 º)
不能点胶范围
3. 4
※ 不能点胶范围是当标记识别进行补正，点胶嘴补偿值为 0 时的情况。
如果有补正或者点胶嘴补偿值修正情况时，不能点胶的范围会有增加的可能。
(
单位
: mm)
NPM-W2 2016.1118
- 39 -
4.4 供给部的构成
■ 智能编带供料器
根据有无接头传感器(元件的追踪管理等为目的，拼接位置的检测传感器)，可将编带供料器分为2种类型，根据
编带宽有下表所示的种类。
进给间距根据生产数据可以自动设定。
供料器种类 类型
安装
间距
编带槽
最大深度
卷盘
直径
※1
最多安装
数量
进给间距 (1 间距 = 4 mm)
0.25 0.5
123456 7 8 9 10 11121314
4 mm 薄型单式
※2
(无接头检测传感器)
塑料
10.5 mm
0.5 mm 小 120
○
1 mm
8 mm 薄型单式
※2
纸/塑料
3 mm
小
120
○
1 mm
○ ○
大 60
8 mm 双式
※3
21 mm
小
120
○
1 mm
○ ○
大 60
8 mm 双式(0402 用)
※3
小 120
○ ○
大 60
8 mm 单式
小
60
○
1 mm
○ ○
大
8 mm 单式(0402 用)
小
60 ○ ○
大
12/ 16 mm
12 mm
塑料
21 mm 15 mm
小
60
○ ○ ○ ○
大
16 mm
大 60
※4
24/ 32 mm 42 mm
26 mm
※5
大
30 ○ ○ ○ ○ ○ ○ ○ ○
44/ 56 mm 63 mm 20
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
72 mm 84 mm
15 mm
14 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
21 mm
88 mm
(有接头检测传感器)
105 mm
21 mm
12
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
104 mm
(有接头检测传感器)
126 mm 10
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
※1 小卷盘: φ178 mm，大卷盘: φ178 mm ~φ382 mm
※2 安装薄型供料器时，每个供料器槽需要「薄型供料器用附件」。在同一槽部的卷盘收纳部不可设置小卷盘和大卷盘。
※3 在 8 mm 双式编带供料器上能够设置 2 个小卷盘。在同一槽部的卷盘收纳部不可设置小卷盘和大卷盘。
※4 根据卷盘的宽度，最多安装数量有可能减少。
※5 超过元件压花深度 21 mm 时，需要进行交换台车(或者 13 站供料器座)的改造。(个别规格)
 Remarks 
使用 8 mm 塑料编带时，可对应的编带槽最大深度为 3 mm。
使用供料器附带的「纸/编带共用区块」时，对应的编带槽深度会限制在 1.2 mm 以下。
使用 12 mm/ 16 mm 塑料编带时，可对应的编带槽最大深度为 15 mm。
使用的编带宽度较窄时，为了防止编带脱落，需要调整供料器槽的宽窄度。
这种情况下，对应的编带槽深度会限制在 13 mm 以下。详细请与本公司联络。
