NPM-W2 2016.1118
- 110 -
C-8
希望缩短机种切换时间。
On-site
支援站
(
电源供给类型
)
支援站箱
(
元件校对类型
)
使用客户持有的预备交换台车和供料器，在生产中进行下一机种的准备。
对交换台车和供料器供给电源类型和，供给电源并且可以进行元件校对的 2 种类型。
通过 PanaCIM-EE 进行离线准备时，需要「支援站箱(元件校对类型)」。
详细请参照「5.5 支援站」。
※ NPM 系列，不可使用 CM 系列的「整体交换台车准备装置」。
On-site
支援站
:
元件校对类型
(
许可证
)
使用「支援站箱(元件校对类型)」时需要本许可证。
※ 通过 PanaCIM-EE 进行离线准备(元件校对)时，不需要本许可证。
Customer
供料器安装治具
供料器安装治具作为，供料器单体的元件安装和元件校对时的供料器放置台使用。
安装薄型供料器时需要「薄型供料器用附件」。
Customer
薄型供料器用附件
Customer
薄型供料器用电源连接器
对薄型供料器直接供给电源时(准备时)需要。
连接支援站的供料器用电源电缆来使用。
通过「薄型供料器用附件」对薄型供料器供给电源时，不需要本选购件。(使用标准的供料器用电源电缆。)
C-9
希望使用
PanaCIM-EE
的各种功能。
On-site
PanaCIM-EE
对应
(
许可证
)
连接 PanaCIM-EE 时，请选择本选购件。
对应 PanaCIM-EE 的各功能模块。
本选购件包括「元件校对(许可证)」和「上位通信(许可证)」。
详细请参照「PanaCIM-EE 规格说明书」。
供料器用电源电缆
薄型供料器用电源连接器
NPM-W2 2016.1118
- 111 -
C-10
希望进行高效率切换作业。
On-site
自动切换机种
(
许可证
)
支援切换作业(生产数据的切换、轨道宽度的切换)，最低限控制品种切换而造成的作业损失。根据用户要求，可以从「外部
安装扫描器读取类型」「贴装头读取类型」「计划表读取类型」的 3 种类中进行选择。
详细请参照「5.2 自动切换机种」。
C-11
希望防止交换时的错误安装。
On-site
元件校对
(
许可证
)
防止元件错误安装。如果错误安装元件，启动设备的联锁功能，自动设定为不可继续生产的状态。根据用户的运用情况，可
以读取条形码顺序和进行条形码的定义。
有线扫描器类型和无线扫描器类型
。
与「PanaCIM-EE 对应(许可证)」不可同时选择。
详细请参照「5.1 元件校对」。
Factory
工作台
有线扫描器
选择「元件校对(有线扫描器类型)」时需要此项目。
1 个扫描器可以在 2 个工作台操作。
On-site
机器整体
扫描器支架
有线扫描器固定用支架安装在设备前后两侧。
C-12
希望机种切换时的准备作业效率化。
On-site
供料器准备导向
(
许可证
)
有效帮助设置程序的导向工具。
估算包括准备作业所需时间的生产时间以及对操作员发出准备作业的指示。
请同时选择以下选购件。
必 须
支援站箱(元件校对类型)
选 择(选择以下任一项)
1) 元件校对(许可证) + 支援站: 元件校对类型(许可证)
2) PanaCIM-EE 对应(许可证)
详细请参照「5.3 供料器准备导向(许可证)」。
C-13
希望有效使用现在使用中的用户系统。
Customer
上位通信
(
许可证
)
与用户现在使用中的系统可以链接公开界面。由于准备了标准界面，可以对必要的信息进行通信。根据用户系统的目的不同，
可以进行「履历状况」「其他厂家元件校对」「元件管理信息」的通信。
与「PanaCIM-EE 对应(许可证)」不可同时选择。
详细请参照「5.4 上位通信」。
NPM-W2
NPM-W2
扫描器
扫描器
NPM-W2 2016.1118
- 112 -
C-14
希望运用编带供料器自由配置功能。
如果在同一工作台内，可以自由配置编带供料器。
生产中可以交替进行元件配置、在空供料器槽可以配置下一机种的供料器。
※ 需要通过「支援站箱(元件校对类型)」对编带供料器事先写入信息。
同时需要「元件校对(许可证)」。
On-site
元件校对
(
许可证
)
On-site
支援站箱
(
元件校对类型
)
支援站
:
元件校对类型
(
许可证
)
为了在编带供料器的存储器写入信息而需要。

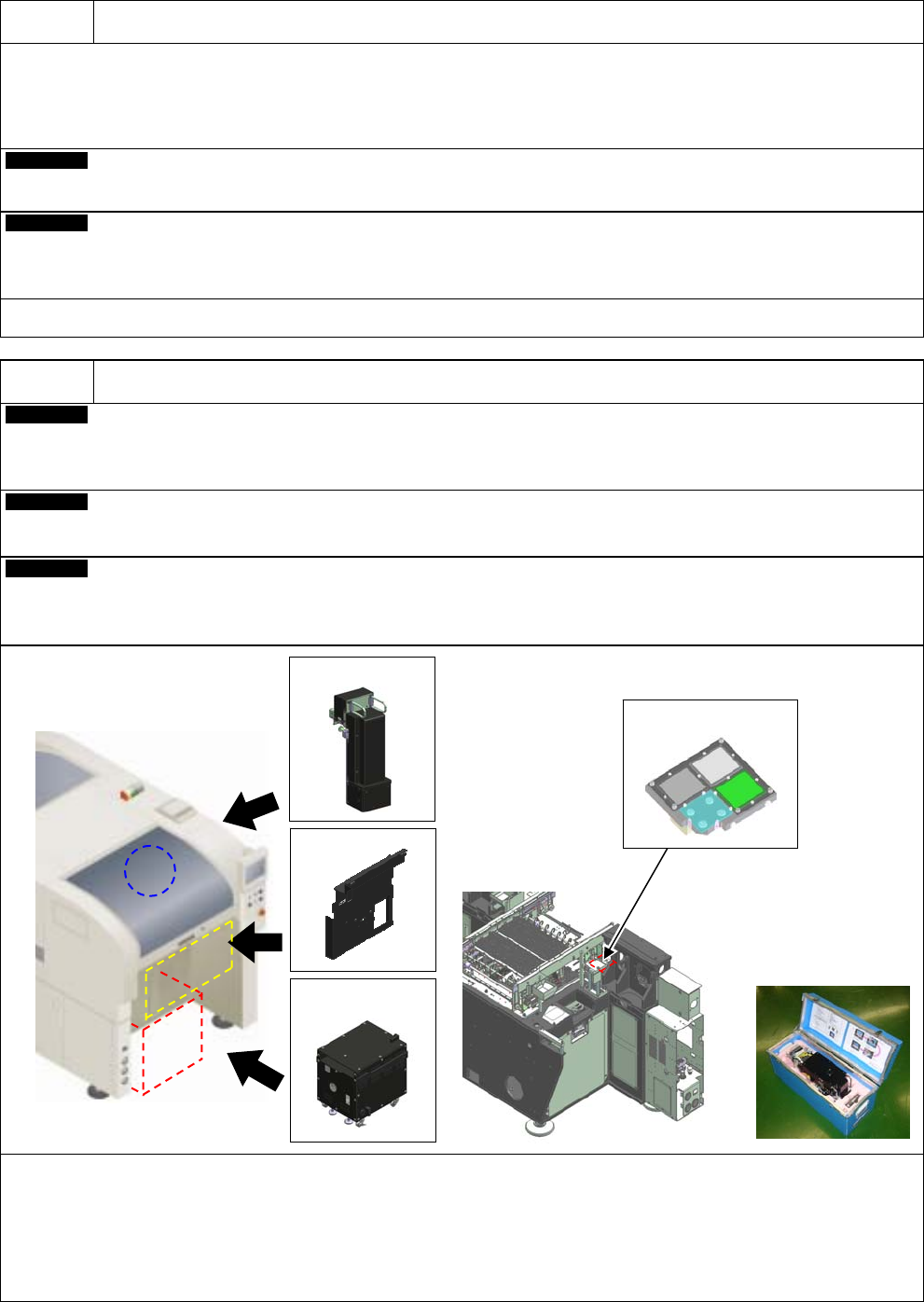

C-15
希望交换检查头。
(
希望进行锡膏检查、元件检查。
)
On-site
预备
2D
检查头
A(
分辨率
: 18 μm)
预备
2D
检查头
B(
分辨率
: 9 μm)
On-site
检查头对应单元(检查 BOX・校正治具)
Customer
安全盖
:
前侧
※ 是
NPM-W2
专用。
2D
检查头有、分辨率为
18 μm
和
9 μm
的
2
种类型的检查头。
1
个检查头，不可同时进行锡膏检查和元件检查。
检查头对应单元
(
检查
BOX
・校正治具
)
是每个检查头装载工作台都需要的。
(
检查头
A/ B
可以共用。
)
请必须选择安全盖。
预备
2D
检查头附属检查头盒。
检查头
安全盖
检查 BOX
检查头盒
校正治具
