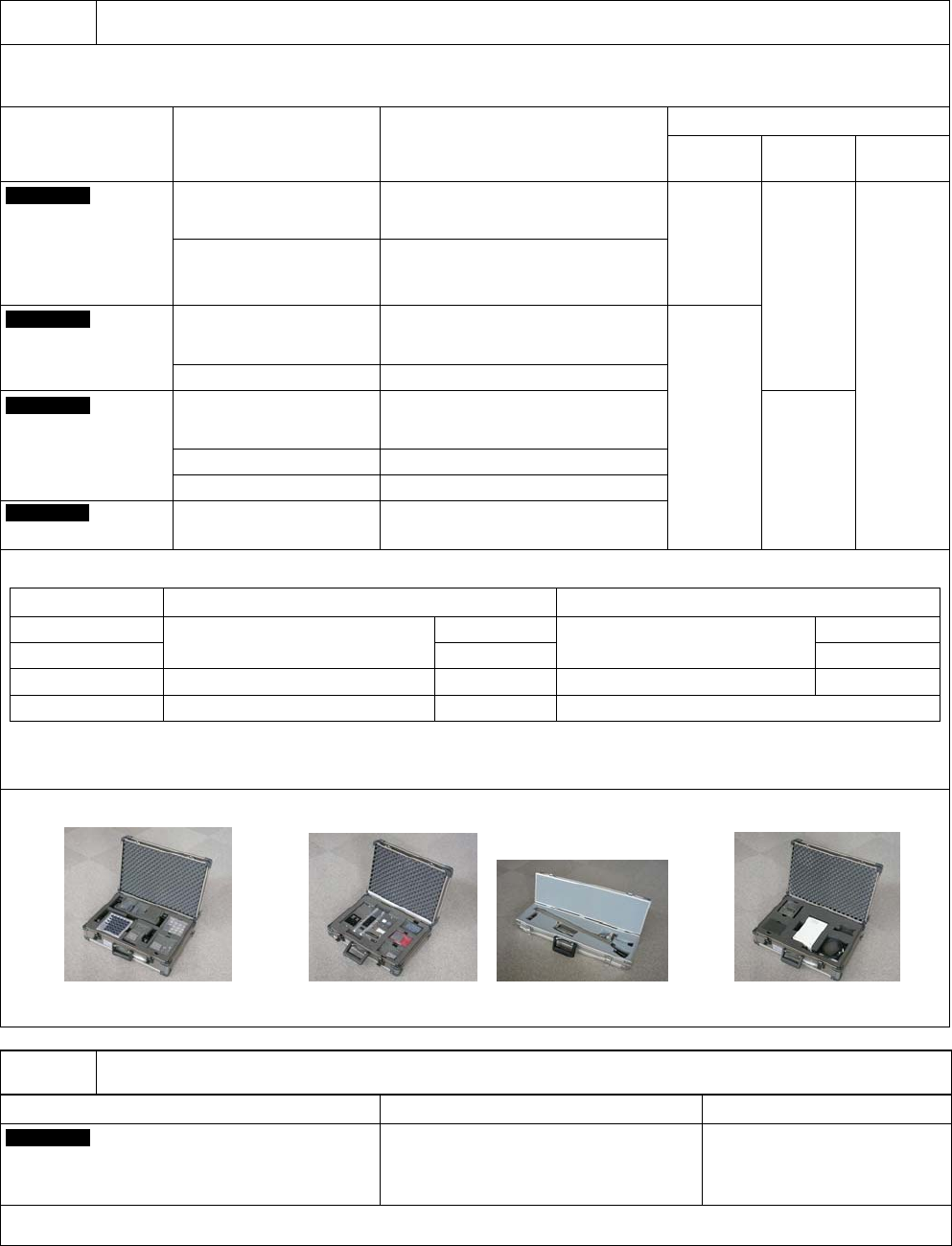

NPM-W2 2016.1118
- 118 -
D-2
根据需要进行校准作业。
是贴装头用的各种调整用成套治具。
面补正治具以外的治具，可以和 NPM-D3/ D2/ D, NPM-TT 通用。
选购件名称
用
途
内
容
推荐治具
推
荐
校正
(
贴装头
交换后
)
所有的校
正
Customer
芯片元件实装的实装位置校
正和精度验证用
实装位置校正
(
玻璃基板、治具芯片元件
)
①
① + ②
① + ② +
③ + ④
①精度验证用
成套治具
QFP
实装的实装位置校正和
精度验证用
治具元件、治具元件供给台、治具元件供
给托板、各贴装头用吸嘴
(153AS, 153,
184, 1001, 1003:
各
2
个
)
Customer
贴装头交换时的校准用
･
治具站 治具元件
－
②标准校正成套
治具
吸着位置校准用
吸着位置高度校正治具
Customer
贴装高度校准用
贴装高度治具
(
在
NPM-W2
不使用
)
－
③主体调整用成套
治具
线性照相机关系校准用
线性照相机治具
搭载负荷校准用
搭载负荷测定治具
Customer
面补正校准用
与
NPM-W, AM100
可以通用
④面补正治具
进行调整作业时，另外需要以下吸嘴。(所需的最少数量)
治具芯片(1005)调整用(必须) 0402R 调整用(推荐)
※2
16 吸嘴贴装头
230CS (
或者 230CSN) 吸嘴
16
个/贴装头
256CS (
或者 256CSN) 吸嘴
16
个/贴装头
12 吸嘴贴装头 12 个/贴装头 12 个/贴装头
8 吸嘴贴装头 230C (或者 230CN) 吸嘴 8 个/贴装头 256C (或者 256CN) 吸嘴 8 个/贴装头
3 吸嘴贴装头 1001 (或者 1001N) 吸嘴
※1
3 个/贴装头 －
※1 ①精度验证用成套治具中附属 1001 吸嘴(2 个)。
※
2 0402 芯片贴装，需要 0402 用编带供料器或者薄型编带供料器。
各成套治具附属以下携带用盒子。
D-3
希望卸下和交换贴装头。
选购件名称
用
途
内
容
Customer
贴装头的交换和脱卸
转矩扳钳
长钻头
单元交换工具
是 NPM 系列专用。
精度验证用成套治具盒
标准校正成套治具盒 主体调整用成套治具盒
NPM-W2 2016.1118
- 119 -
D-4
希望将贴装头维护作业自动化。
Customer
贴装头维护单元
1. 概要
本单元可以代替人工作业，自动进行吸嘴座的装卸以及吸嘴座轴的清扫
・检查等作业。
不仅可以减少工时，还可以减少人工作业偏差，以保证稳定的实装品质。
本单元在 NPM 系列的交换台车，或 13 站供料器座上使用。(右端 8 站)
2. 规格
项 目 规 格
对应机型 NPM-W2/W, NPM-D3/D2/D, NPM-TT
※1
对应贴装头 16/ 12/ 8 吸嘴贴装头
功 能
①吸嘴座装卸
※2
②吸嘴座轴清扫
③吸嘴座轴弯曲检查
④吸嘴座折动检查
操作模式
全检查模式
功能选择模式
(
单独实施①
~
④
)
动作时间
16 吸嘴贴装头(全检查模式):
约 10 分/1 贴装头
外形尺寸 W 166 x D 640 x H 240 mm
重量 约 9 kg
电源 DC 24 V(从本体供给)
空圧源 从本体供给
※3
环境条件 温度: 10 ℃ ~ 35 ℃ (无结露)
附属品
吸嘴座板
x 1
侧面过滤器(16 吸嘴贴装头用)
x 30
侧面过滤器
(12/ 8
吸嘴贴装头用)
x 30
底部过滤器
x 30
※1 将贴装头维护单元安装到现有生产线时，可能需要升级设备，NPM-DGS(数据生成系统)，LNB(Line Network Box)等软件版本。
详细内容请另行咨询。
※2 不进行吸嘴座的清扫。
12/8 贴装头的吸嘴座为 N610067607AD 之前的型号时，需交换至 N610067607AE 之后的型号后才可以对应。
※3 将本单元设置在「附带供料器用空气供给单元的 17 站交换台车」以及「13 站供料器座」时，需要「空气供给连接工具包(选购件)」。
3. 注意事项
恢复运转中的错误时，请务必对现行状况进行目视确认后，再继续操作。
贴装头维护单元
单元主体
吸嘴座板
底部过滤器
清扫部
16
吸嘴贴装头用侧面过滤器
12/8
吸嘴贴装头用侧面过滤器
NPM-W2 2016.1118
- 120 -
D-4
希望将贴装头维护作业自动化。
On-site
空气供给连接工具包
交换台车的空气供给部改造工具套件。
请参考以下内容为台车选择
■在不附带「供料器用空气供给单元」
※
的交换台车中使用本单元时
品名
品号
改造对象
空气供给连接工具包
（
30
站交换台车用）
N610167970AA
30
站交换台车
*
此选购件是用来改造交换台车的部件。
*
使用此选购件改造后，可以提升交换台车空气供给部位的拆装性能。
■在附带「供料器用空气供给单元」
※
的交换台车中使用本单元时
品名
品号
改造对象
空气供给连接工具包
（供料器用空气供给单元对应：
30
站用）
MTKA001661AA
30
站交换台车
空气供给连接工具包
（
13
站供料器座用）
N610167971AA
13
站供料器座
*
此选购件是用来改造交换台车及供料器座的部件。
*
将本单元设置在附带「供料器用空气供给单元」的交换台车及供料器座时，需要使用此选购进行改造。
※
「供料器用空气供给单元」为由交换台车以及供料器座，向单个供料器，转印单元等供给空气时使用的空气供给口。
Customer
追加清扫用过滤器
①
侧面过滤器:
16
吸嘴贴装头用
(100
个
/
套)
②
侧面过滤器:
12/ 8
吸嘴贴装头用
(100
个
/
套)
③
底部过滤器
(100
个
/
套)
侧面过滤器是用来清扫吸嘴座轴侧面的过滤器。
(一个过滤器可清扫
2
个头。)
底部过滤器是用来清扫吸嘴座轴前端的过滤器。
(一个过滤器可清扫
4
个头。)
Customer
追加吸嘴座板
用来收纳吸嘴座。
将清扫后的吸嘴座提前安装好后，可进行整板的交换。
