5. 系统软件
5.1 元件校对
※
1
防止元件错误设置。如果错误安装了与设备中下载的生产数据不相符的元件，设备的连锁功能将会启动，自动设定
为不能继续生产的状态。根据用户运用状态，条形码读取顺序和条形码的定义都可以进行更改，设定为用户自定义。
扫描器主体请选择有线扫描器或者无线扫描器(PDA)。另外，使用供料器自由配置功能时，需要本选购件。
※1 下表为现在可选的元件校对选购件一览。
线中有 NPM-DX 时，请选择「PanaCIM-EE 对应」的物料校对。
元件校对选购件一览 追加硬件 车间管理扩张
※2
设备
元件校对：有线扫描器类型 有线扫描器
不可
元件校对：无线扫描器(PDA)类型 无线扫描器(PDA), 接入点
PanaCIM-EE
物料核查：无服务器类型 无线扫描器(PDA), 接入点 可能
物料核查：(有服务器类型)
无线扫描器(PDA) 接入点
PanaCIM 服务器电脑
(车间管理)
※2 对车间内的多条产线进行统一管理，还可扩张应用材料管理模块及物料追踪模块。

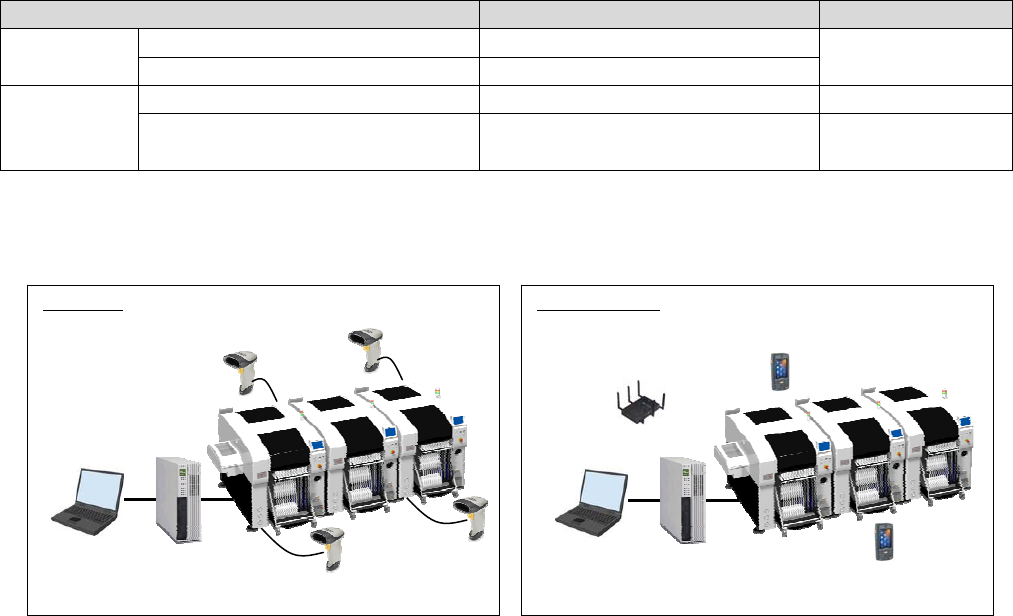

■ 系统构成图
※ 有线扫描器和无线扫描器(PDA)不可混合使用。
FA
电脑
LWS
设定画面
LWS
设定画面
接入点
有线扫描器
无线扫描器
(PDA)
FA
电脑
无线扫描器
无线扫描器
有线扫描器
有线扫描器
NPM-W2 2016.1118
- 63 -
■ 功能一览
项 目 内 容
供料器校对
※1
准备作业时元件校对 在准备作业时校对元件。
元件用完时校对 元件用完时补料时校对元件。
接料时元件校对 接料时校对元件。
定期检查
移动替换等(任意)进行元件的检查。
定期检查中无需停止生产。
再检查 解除供料器堵塞时的再检查 解除供料器堵塞时，进行再检查。
解除接料错误检测时的再检查 解除接料错误检测时进行再检查。
供料器插入卸下再检查
由于某种理由在中途停止中如果进行了供料器的插入或卸下，需
要进行再检查。
生产线自动选择
无线扫描器(PDA)时，通过 GUI 可以选择生产线。能够使用其他
生产线的无线扫描器(PDA)。
设定功能 校对流程定义
(※校对流程是指，对卷盘粘贴的
几个
1D/ 2D 代码读取顺序，自由
定义功能。
)
根据用户运用，可以设定校对流程。在条形码中，输入表示种类
的代码，可以设定为不指定读取顺序的任意模式或者指定顺序的
序列模式。
条形码设定
进行条形码的定义。也对应复杂的多种条形码。(1 个条形码有复
数意义时，只需 1 次扫描即可读取)
※1 不对应杆式供料器的元件校对。
■ 基本规格
项 目 内 容
能够读取的代码 1D 代码(条形码):
UPC/EAN/JAN, UCC/EAN 128, Code 39, Code 128, 等
2D 代码(2 维代码):
Maxicode, Data Matrix(ECC 200), QR 代码, 等
代码限制
零件名称、批量名称、生产厂家名称等使用的代码有限制
。
ASCII 英数字、记号 30 文字以内。 但是，记号只有 - + = , . _ @
。
显示语言
中文、英文、日文
1) 设定端末的 LWS 的显示画
2) 在无线扫描器(PDA)的显示画面
NPM-W2 2016.1118
- 64 -
■ 基本构成
项 目 内 容
硬 件
有线扫描器主体 读取条形码的装置。使用 1 个扫描器可以在 2 个工作台操作。
扫描器所需数量是，推荐在前侧、后侧都是跳过一个工作台设置。
请根据用户的生产线构成进行购买。
扫描器放置台 放置扫描器的单元。
无线扫描器(PDA)
无线扫描器(PDA)
主体
※1※2
产品名 : MC55
生产厂家 : Motorola 株式会社
接入点
※1
和无线扫描器(PDA)通信的天线。推荐 1 条生产线设备 1 台。
产品名 : AP6532
型 号 : AP-6532-66040-WR (主体)
ML-2452-APA2-01 (需要天线 3 根)
AP-PSBIAS-2P2-AFR (Power Injector)
※3
生产厂家 : Motorola 株式会社
许可证
生产线中对所有设备需要许可证。
有关许可证的选择请参照「14. 有关许可证」。
※1 无线扫描器以及有关附属品请客户准备。
※
2 NPM-W2 系统软件 DVD-ROM 包含有，无线扫描仪(PDA)主体用软件。
※3 请准备适合使用所在地区使用的电源电缆以及相关器材。
