NPM-W2 2016.1118
- 69 -
■ 动作环境
・ 硬件规格
项 目 规 格 类别
主体 IBM PC/AT 兼容机
必须
CPU 与 Intel
®
Core™2 Duo E6700 同级或以上
主板 IBM 完全兼容品
图形卡
SXGA 以上
台式 PC 领域: 1 024 × 768 点以上
存储器 2 GB 以上
HDD 20 GB 以上 (NTFS 文件系统)
光学驱动器
4 倍速以上的 DVD 驱动器
安装时使用
键盘
英文版: 101 英文键盘
日文版: 106 日文键盘
必须
鼠标 OS 标准支援品
监视器 SXGA 对应
打印机 OS 对应品 推荐
网卡 100BASE-TX 用网卡 必须
显示设备
推荐使用 iOS 8.0 以上，或者 Android
TM
4.3 以上的便携设备
分辨率：推荐 WUXGA 以上
推荐
・ 软件规格
项 目 规 格
类别
OS
<PC>
Microsoft
®
Windows
®
8 Pro (32 bit/ 64 bit 版)
Microsoft
®
Windows
®
7 Professional (32 bit/ 64 bit 版) SP1 以上
Microsoft
®
Windows Server
®
2012
Microsoft
®
Windows Server
®
2008 R2 SP1 以上
必须
<便携设备>
iOS 8.0 以上
Android
TM
4.3以上
推荐
Support language 中文、英文、日文
必须
Framework .Net Framework 4.5.1 以上
病毒检查 Virus Buster™ 程序版本 7.0 以上 推荐
Microsoft
，
Windows
，
Windows Server
是美国
Microsoft Corporation
的商标或注册商标。
Intel
，
Intel Core
是美国
Intel Corporation
的商标或者注册商标。
Virus Buster
是
Trend Micro
公司的商标或注册商标。
iOS
是
Cisco
公司的商标或注册商标。
Android
是
Google Inc.
的商标或注册商标。
■ 限制条件
项 目 内 容
对象供料器
智能编带供料器，薄型单式编带供料器，托盘供料器
※托盘供料器只能显示作业指示。不能确认工作状况。
对象范围 在线准备(设备内准备)、离线准备(交换台车准备)
※PanaCIM-EE 对应时，不能进行线外准备。
其他 独立实装时如果进行单侧轨道的机种切换，包括生产中的轨道，先头设备需要暂时停止
生产。
NPM-W2 2016.1118
- 70 -
5.4 上位通信
是与用户现在使用中的系统链接的界面。准备了标准界面，可以对必要的信息相互进行通信。配合用户的系统目的，
进行「履历状况」、「其他厂家元件校对」、「元件管理信息」的通信。

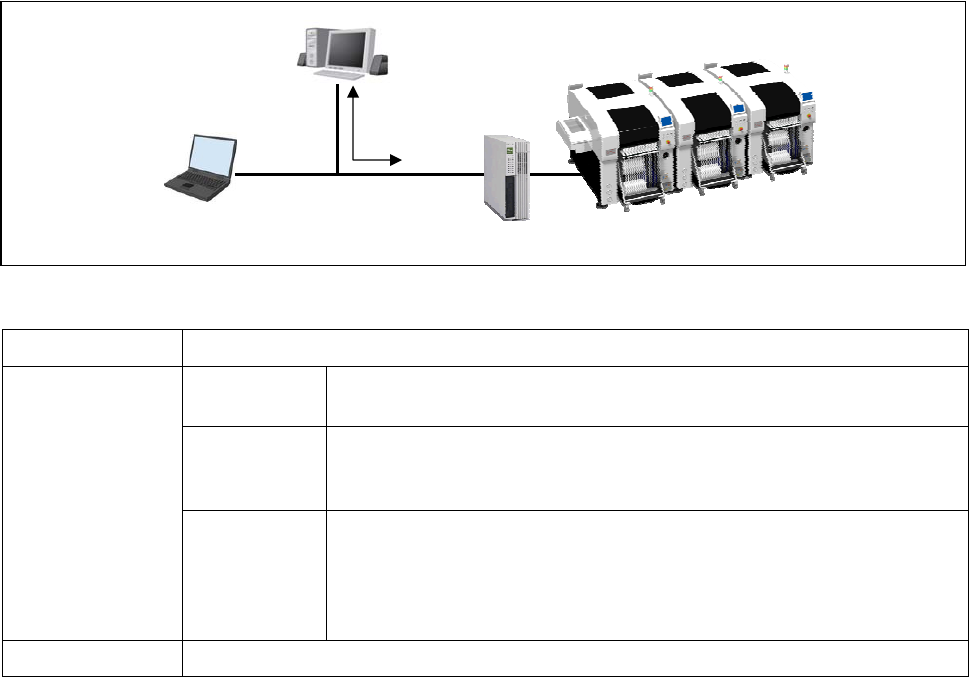

■ 系统构成图
■ 功能一览
项 目 内 容
标准界面
履历状况
※1
可以实时导出设备的履历状况。
比如) 组合设备的履历状况，可以构成实时表示设备状态的系统。
其他厂家元件
校对
与用户的元件校对系统相互通信。
比如) 平台内有其他厂家的设备，可以构成与其设备相同操作性的元件校对
系统。
元件管理信息 导出有关元件的以下两个信息。
1) 元件剩余数信息: 导出元件剩余数的信息。
2) 追踪信息: 导出有关元件信息
※2
、基板信息
※3
。
比如) 可以构成一个每生产一片基板可以随时收到元件剩余数信息，管理整个平
台的元件剩余数的系统
设定功能
进行通信。
※1 履历状况是指，发生元件用完检查到设备的异常状况时，向上位系统传送信息的功能。
※
2 通过元件校对选购件或者其他厂家元件校对，输入元件信息。
※3 通过自动机种切换选购件，输入基板信息。
上位系统
LWS
设定画面
上位通信
FA 电脑
NPM-W2 2016.1118
- 71 -

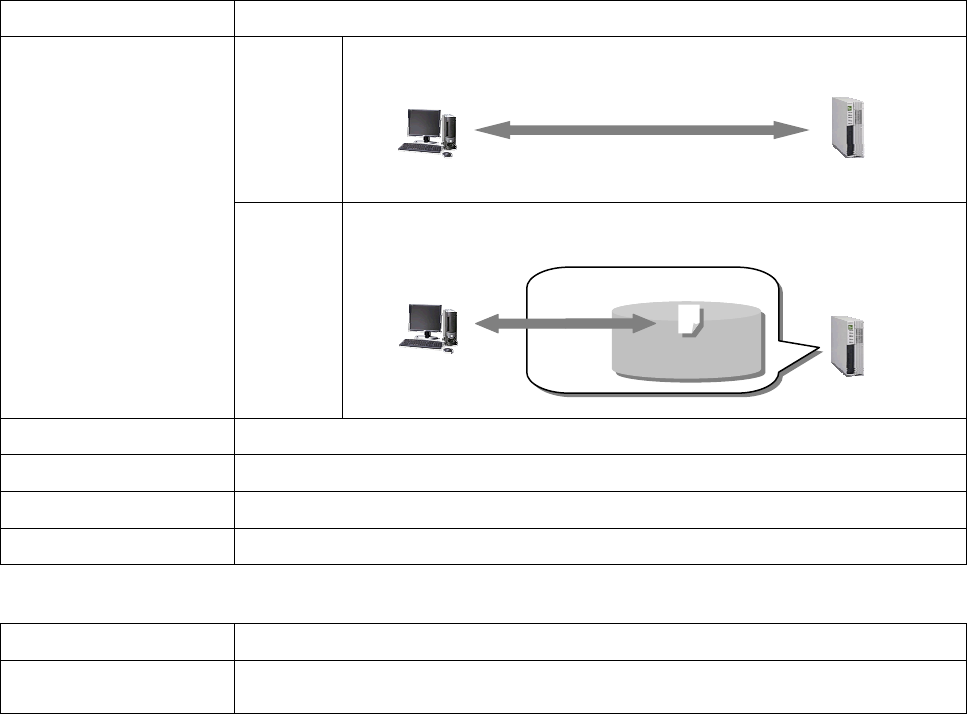

■ 基本规格
项 目 内 容
通信方式
Socket
通信方式
通过 Socket 进行通信。没有硬盘存取的限制。而且禁止文件共享时，
此通信方法也可以使用。
文件
通信方式
使用 Windows 文件共享功能进行通信。由于使用文件共享区域中的文本文件，
与 Socket 通信相比，技术方面更加简单。而且也可对应排除错误。
通信格式 XML 形式
通信存储 通信切断时，再连接时可以进行最新 3 小时的收信。
上位系统连接数 对 FA 电脑 1 台可以连接 1 台上位系统。
显示语言 中文、英文、日文 (对象: 在设定端末的 LWS 表示画面)
■ 基本构成
项 目 内 容
许可证
生产线中对所有设备需要许可证。
有关许可证的选择请参照「14. 有关许可证」。
TCP/IP
使用指定端口
上位系统
FA
电脑
TCP/IP
文本文件
共享文件
FA
电脑
上位系统
