NPM-W2 2016.1118 - 89 - 7.2 识别标记 基板识别标记，需要基板的 2 个对角位置。 ■ 基 板识别标记规格 标准标记形状和尺寸 标记形状 尺 寸 ○ φ 0.5 mm ~ φ 1.6 mm △ ( 正三角形 ) 一边长度是 0.5 mm ~ 1.6 mm □ 纵横 0.5 mm ~ 1.6 mm 纵横 0.5 mm ~ 1.6 mm ( 线宽度 : 0.3 mm 以上 ) 所谓尺寸的纵横，指标记所外接的四角形的…
NPM-W2 2016.1118
- 88 -
项 目 规 格

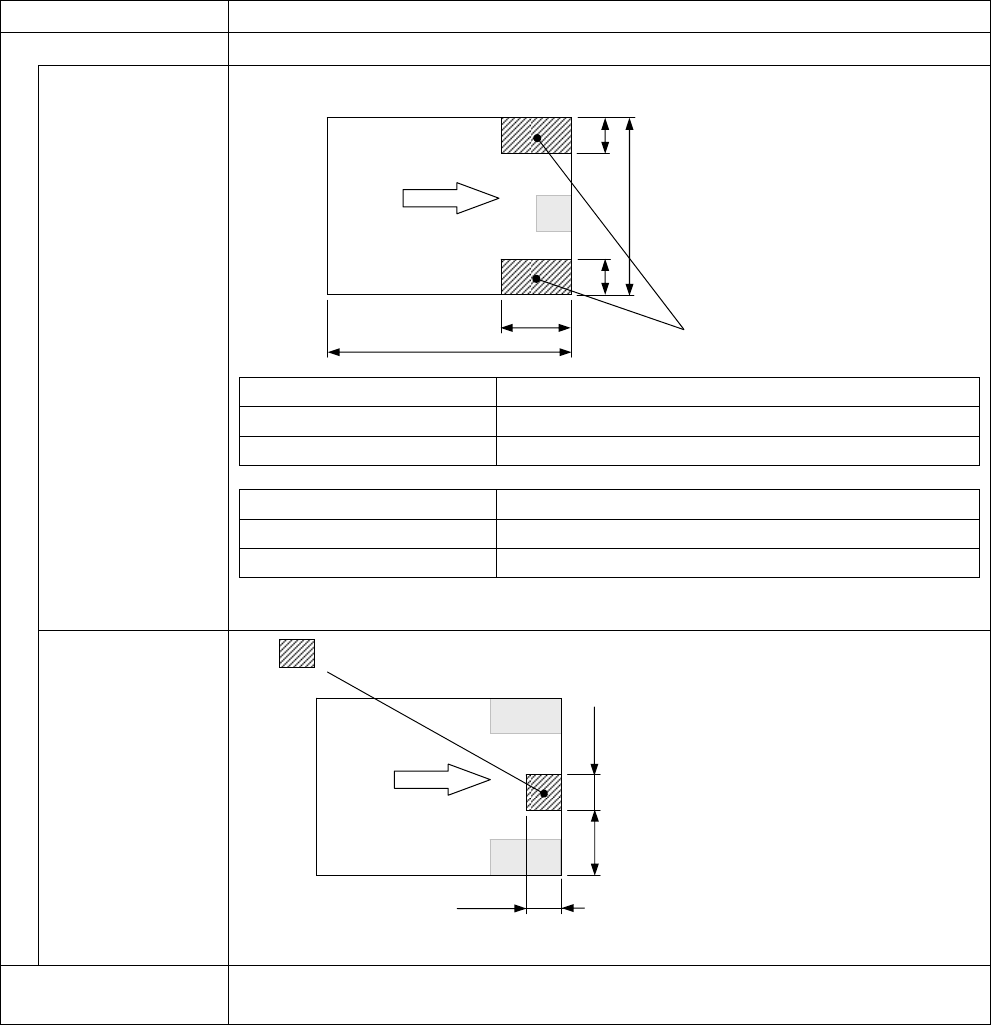

基板缺口条件 基板缺口尺寸必需满足以下 2 个条件。
条件 A
基板缺口尺寸必需满足以下条件。
L L1
50 mm ≦ L ≦ 350 mm 不超过 L/4
350 mm ＜ L ≦ 750 mm L/4 或者 100 mm 的较小的一个
W W1
50 mm ≦ W ≦ 260 mm W/3 或者 30 mm 的较小的一个
260 mm ＜ W ≦ 550 mm 请另行商洽。
※ 以上是在基板厚度为 1.6 mm 以下时的情况。
基板厚度超过 1.6 mm 时，请另行商洽。
条件 B
下图 领域内必须保证没有缺口(包括缝隙)。
※ 以上是前基准时的情况。后基准时，基准轨道在后侧。
基板端面的元件伸出条
件
请另行商洽。
L1
L
W1
W1
W
只限任意一处
流向
A
A
10 mm
30 mm
10 mm
基准轨道侧
流向
B
NPM-W2 2016.1118
- 89 -

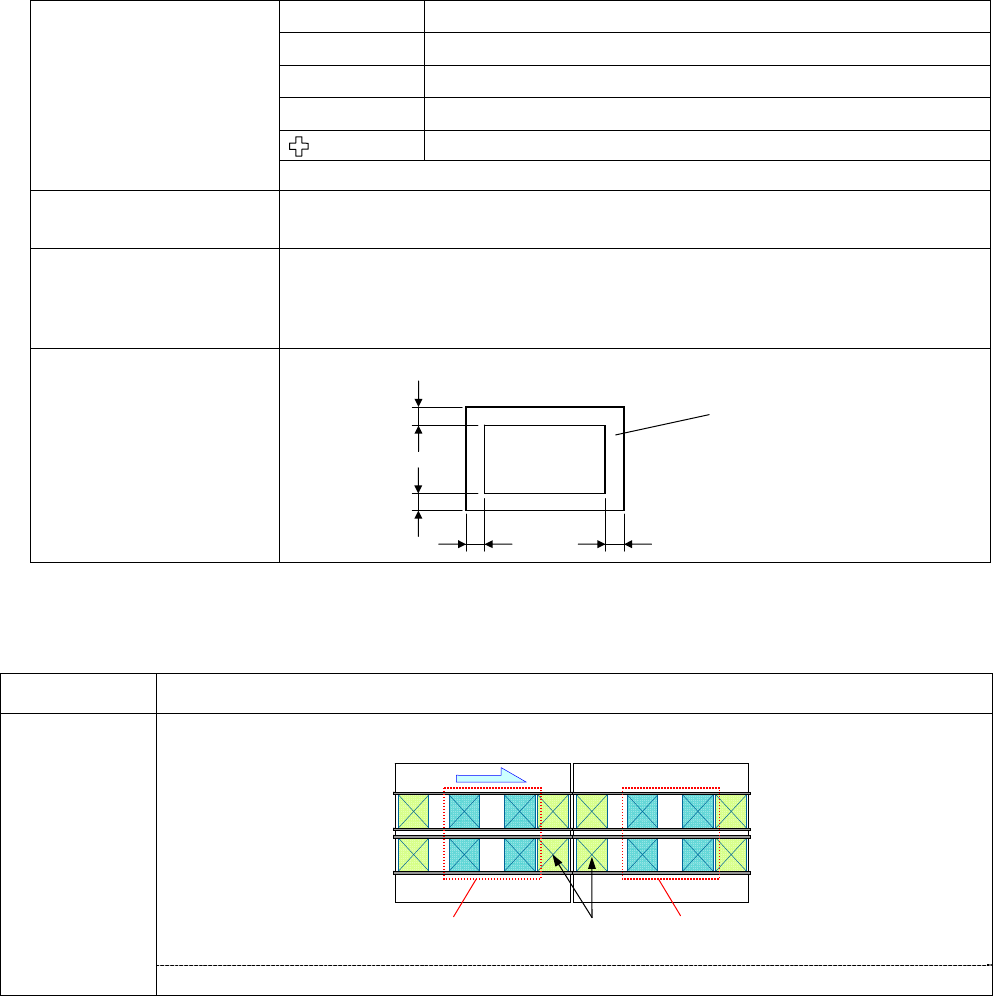

7.2 识别标记
基板识别标记，需要基板的 2 个对角位置。
■ 基板识别标记规格
标准标记形状和尺寸 标记形状 尺 寸
○
φ0.5 mm ~ φ1.6 mm
△(正三角形)
一边长度是 0.5 mm ~ 1.6 mm
□
纵横 0.5 mm ~ 1.6 mm
纵横 0.5 mm ~ 1.6 mm (线宽度: 0.3 mm 以上)
所谓尺寸的纵横，指标记所外接的四角形的尺寸
标记材质和
电路图形
基板识别补正，根据与标记和电路图形(导电体图形)的位置关系而定。因此，对补正精度
来讲，标记必须与电路图形的工程材质相同。
标记材质和
基板质地的画像条件
基本上，标记识别依靠照明的反射光强度来进行，因此标记材质和基板质地需要具有一
定的对比度。
此反差，会因电镀状态，氧化状态，表面高度，偏差，镜面性，保护物质，干扰光大变
化，需要评价对象标记。
标记尺寸和背景
标记的背景，需要与标记所相异的一定尺寸以上的不干涉区域。
7.3 基板待机条件
基板长度: L 内 容
50 mm ≦ L
≦ 220 mm
※1
NPM-W2 NPM-W2
上游、下游可待机基板各 1 片。(合计 2 片)
※1 基板长度 L 超过 220 mm 的情况时，请另行咨询。
※2 在双规模式下进行独立实装时。 进行交替实装时，上游实装位置为基板待机位置。
不干涉区域
a
≧
0.2 mm
以上
标记不一定必须为黑色。
标记
a
a
a
a
贴装位置
※2
待机基板
贴装位置
※2
NPM-W2 2016.1118
- 90 -

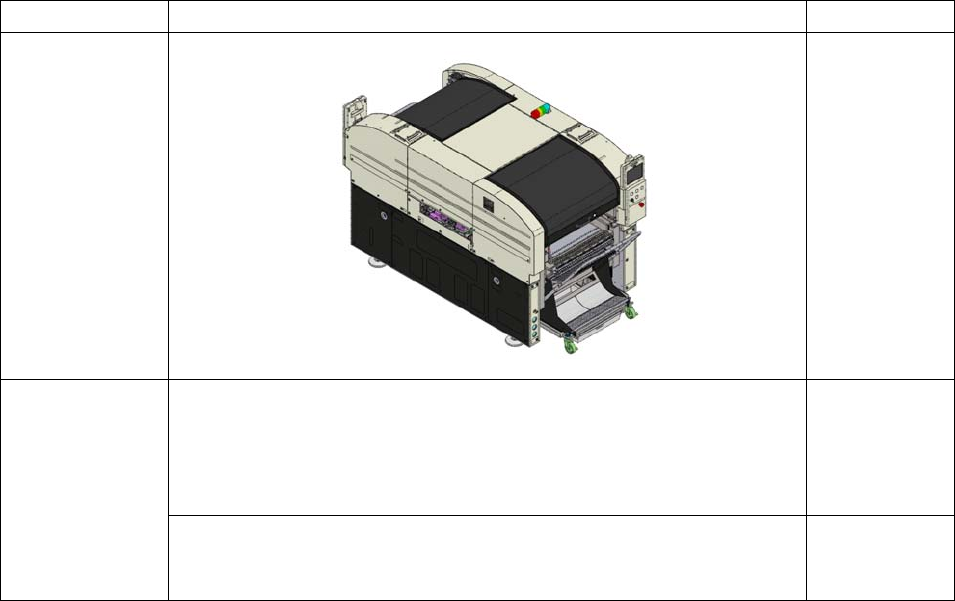

8. 标准主体构成
项 目 内 容 数 量
主 体
1 套
附属品
系统磁盘
・
机器系统/识别系统/LNB 系统(DVD-ROM)
・
机器参数 SD 卡
・
安装系统 SD 卡
・
密码变更用 SD 卡
各 1 套
使用说明书
零件一览表
电气配线图
1 套/生产线
