NPM-W2 2016.1118
- 123 -
D-6
希望将供料器维护作业自动化。
Customer

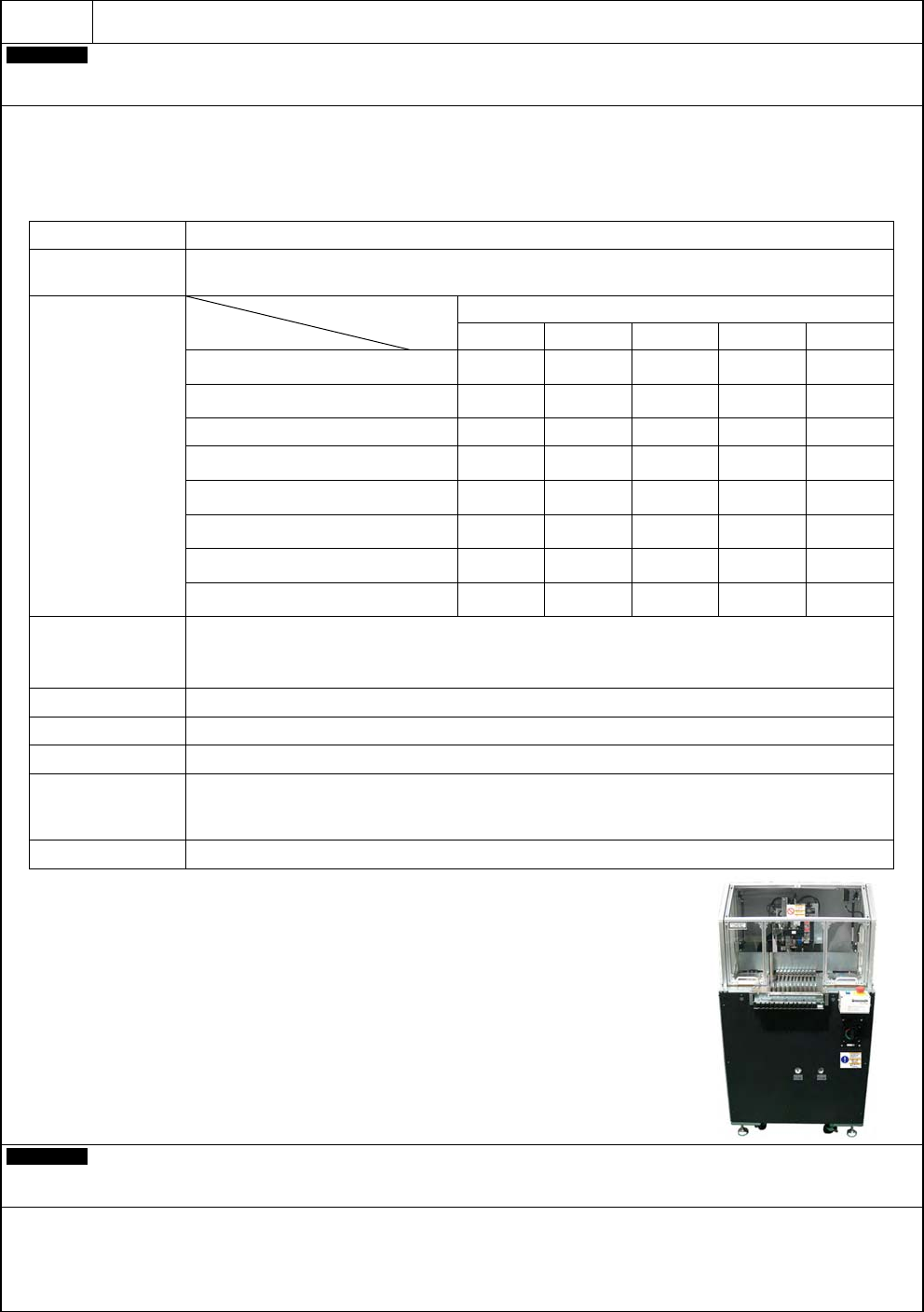

供料器维护单元
(
机种名
: IFMU
型号
: NM-EJW8A)
1. 概要
此维护单元是自动对智能编带供料器进行检查及校准吸着位置的装置。
可以与本公司出厂检查项目相同标准，对供料器进行品质管理。
2. 规格
项 目 规 格
对象供料器
8 mm W~ 72 mm (包括深槽型)
※ 不对应 8mm 单式，薄型单式，及 88mm，104mm 编带供料器
功能
供料器 编带宽度
(mm)
项目
8W 12/ 16 24/ 32 44/ 56 72
电机扭矩检查
※
1
○
○
○ ○ ○
送带精度检查
(X
・
Y
）
※
2
○
○
○ ○ ○
检测编带按压盖高度
※
3
○ － － － －
维护计数清零
※
4
○
○
○ ○ ○
保存检查结果
※
5
○
○
○ ○ ○
X
方向吸着位置调整支援
※
6
○
○
○ ○ ○
按键・
I/O
的检查
※
7
○
○
○ ○ ○
更新供料器固件
※
8
○
○
○ ○ ○
供料器
搭载数量
最多
10
个（可以混载不同种类。）
8 mmW
：
10
个
12/ 16 mm
：
10
个
44/ 54mm
：
3
个
24/ 32mm
：
5
个
72mm
：
2
个
运作时间 最快 60 秒/1 个
外形尺寸 W 769±5mm × D720±5mm × H 1 407±5 mm（未搭载供料器，安全盖时）
重量 约 155 kg（未搭载供料器时）
电源
单相, AC 100 V ~ 240 V 50/ 60 Hz
※ 请客户自行准备电源线(输入型)。
※
请使用符合『AC 插头( IEC 60320 C13: 10 A/ 250 V)』规格的电源插头。
环境条件 温度: 10 ℃ ~ 35 ℃(无结露现象)
※
1
通过确认电机扭矩判断优劣的功能。
※
2
检查链轮销
XY
精度，记录第一原点偏移量的功能。
※
3
检测编带按压盖浮起量的功能。
※
4
将维护计数清零的功能。
※
5
能将综合评价及详细结果保存至供料器内的储存装置或
PC
硬盘内的功能。
※
6
支援Ｘ方向吸着位置调整的功能。调整为使用工具的人工调整。
※
7
检查传感器・操作按键・
LED
等的功能。传感器及操作按键需要手动操作。
NG
时，保存至供料器内的储存装置或
PC
的硬盘内。
※
8
更新供料器固件的功能。
3. 注意事项
请使用标准治具
(
选购件
)
定期调整原点偏移量。
Customer
标准治具
购买 IFMU(供料器维护单元)的客户，此装置需要标准治具来校准(定期调整原点偏移量)。
・标准治具的购买品号为 ：MTKA008066AA 。
・如已持有 IFCU(智能编带供料器检查装置)，只需购买改造 Kit (MTKA007514AA) 即可。
（持有的标准治具品号为 N610005354AA 或者 N610005354AB 时）
NPM-W2 2016.1118
- 124 -
D-6
希望将供料器维护作业自动化。
Customer
使用供料器维护单元
(IFMU)
时，请客户准备以下硬件，软件设备。
1. 客户准备设备
项 目 规 格 数量
电脑
IBM PC/AT 兼容机
（包括显示器、键盘、鼠标）
1 套
连接线
RS232C 连接线（配线为交叉线）
・连接器 ：Dsub-9 针
・连接器螺丝 ：#4-40 英寸螺丝
・连接器针顺序排位（参照下图）
针 No. 信号名称
1
未使用
2 RXD
3 TXD
4
未使用
5 GND
6
未使用
7 RTS
8 CTS
9
未使用
1 根
转换线
USB-RS232C
转换线
※电脑上没有
RS232C
端口时需要。
1 根
电源线 输入型
1 根
2. 电脑（硬件/OS）要求规格
项 目 规 格
主机 IBM PC/AT 兼容机
CPU
Intel® Core™2 Duo 2.16GHz
以上
显卡
SXGA
以上
1280 × 1024
以上
内存
2GB
以上
HDD 80 GB 以上
光驱 CD-ROM
键盘
日文版：
106
日文键盘
英文版：
101
英文键盘
鼠标 鼠标
显示器 SXGA 对应
LAN 端口
1000BASE-T × 1
个以上
RS232C 端口
1
个以上
※没有
RS232C
端口时，请客户准备
USB-232C
转换线。
OS
Microsoft
®
Windows
®
XP Professional SP2
以上
Microsoft
®
Windows
®
7 Professional (32bit
版
)
NPM-W2 2016.1118
- 125 -
D-7
希望进行智能供料器的维护作业。
Customer
智能供料器检查装置
(
机种名
: IFCU
型号
: NM-EJW2A)
1. 概要
智能供料器检查装置是，为了使客户对智能供料器进行维护作
业的装置。
・ 一定运转次数动作后能够进行定期检查。
・ 不良品的供料器在元件交换后，客户能够调整元件传送位
置。(限定元件)
・ 管理电脑侧的供料器维护履历。
※ 为了能够使用，供料器内藏软件的版本需要在 Ver. 4.00 以上。
(
参照注１)
2. 特长
照相机的图像从电脑画面上显示，通过目视判断和电脑操作，
调整供料器进给方向的位置。
另外，调整时的目标基准框也能从电脑画面上的下拉一览中选
择。客户也能够进行独自的基准框设定。
3.
规格
・供料器基准位置 位置确认
电脑画面
通过治具用编带确
认
上: 吸着位置
下: 链轮齿
位置
※ 通过标准治具的比
较能够检查和调整
吸着位置，链轮齿
位置。
通过元件纸编带确
认元件吸着位置
・供料器软件 版本升级功能（参照注１）
・供料器维护计数器复位功能(次数至「0」)
・供料器维护履历管理功能
(1)
内容表示
供料器制造序列编号和版本等，能够追踪履历，显示作业内
容。而且，可以追加注释。
(2) CSV
文件导出
将履历一览表表示的内容，都能够以 CSV 文件导出。
(3)
分类功能
选择标题栏的项目后，按选择项目基准上升，下降顺序排列
来表示履历。
(4)
检索功能
作为检索功能，有日期检索和各项目缩小检索功能。
(5)
履历文件压缩功能
能够将检点・调整文件以 LZH 形式压缩。
(6)
过期失效功能
显示能够选择删除期间的画面，按执行键，在指定日期内所
有文件都可被删除。
（注１） 请通过贴装机本体对薄型供料器的软件进行升级。
■ 选择设置处
1. 将机器安置水平处。
2. 条件(无结露)
・温度: 10 °C ~ 35 °C
・湿度: 不会结露的环境
3. 配置空间
确保宽 0.5 m × 长 1.5 m × 高 1.5 m 以上的空间，
为了维护作业充分确保空间。
项 目 内 容
对象供料器 智能编带供料器
4/ 8 mm
薄型单式编带供料器
8 mm 双式编带供料器
8 mm
单式编带供料器
12/ 16 mm
编带供料器
24/ 32 mm
编带供料器
空气驱动式 8 mm 单式编带供料器
※ 只限标准类型。
※ 44/ 56 mm ~ 104 mm 宽编带供料器，32 mm 纸粘着
供料器，散装供料器，杆式供料器无法检查。
通过供料器侧的开关操作只有进给动作成为可能。
※ 空气驱动式 8 mm 单式编带供料器，不可确认链轮齿
的位置由于是空气驱动式，吸着位置调整，
XY 方向都是机械调整。（参照注２、３、４）
尺寸 400 mm (宽) × 745 mm (长) × 1 155 mm (高)
重量 60 kg (包括标准治具，标准治具盒)
使用电源
单相
, AC 100 V ~ 240 V ±5 % 50/ 60 Hz 60 VA
空气 压力
0.29 MPa ~ 0.34 MPa
流量
8 L/min (A.N.R.)
（注２） 使用
IFCU
对薄型供料器进行检查，基准位置，位置确认，
需要「薄型供料器用标准附件
(
选购件
)
」。
（注３）
4 mm
薄型单式编带供料器为不搭载接头检测传感器的型号。
（注４） 关于用
IFCU
进行自动供料器的检查的问题，
请另行询问。
映像信号用电缆
电源电缆
(
AC 100 ~ 240 V
)
请客户准备
电脑
。
标准治具
调节器
阀
控制
BOX
照相机
X-Y
工作台
治具台车
通信电缆
