NPM-W2 2016.1118 - 96 - A-3 使基板传送高度高于地面 930 mm/ 950 mm 。 Factory 传送生产线 930 mm 对应 ( 可调范围 : 920 mm ~ 950 mm) 传送生产线 950 mm 对应 ( 可调范围 : 940 mm ~ 970 mm) 标准的基板传送高度高于地面 900 mm ~ 920 mm 。 B-1 希望根据生产形态选择吸嘴。 Customer 吸嘴 详细请参照「 4.…
NPM-W2 2016.1118
- 95 -
A-2
希望根据用途选择元件识别单元。
On-site
工作台
多功能识别照相机
:
类型
1
进行元件吸着时的位置和角度的偏移补正。
请必须在贴装头选择的工作台选择。
详细请参照「4.7 识别单元构成」。
On-site
工作台
多功能识别照相机
:
类型
2
(
类型
1 +
元件厚度测定功能
)
在「类型 1」附加元件厚度测定功能。
测定元件厚度(登记芯片数据、反馈于贴装高度)，检测出立碑和倾斜立吸，检测出 Tr/ Di 的翻转吸附，对吸嘴尖端
进行检查。
各吸嘴贴装头可以对应。
详细请参照「4.7 识别单元构成」。
On-site
工作台
多功能识别照相机
:
类型
3
(
类型
2 + 3D
测定功能
)
在「类型 2」附加 3D 测定功能。
检测出 QFP/ SOP 所有引脚的平坦度、XY 方向位置、BGA/ CSP 所有焊锡球的有无和脱落。
各吸嘴贴装头可以对应。(侧面照明: 必须)
详细请参照「4.7 识别单元构成」。
On-site
工作台
侧面照明
BGA/ CSP 的焊锡球识别时，是必需照明。(多功能识别照相机专用)
选用「多功能识别照相机: 类型 3」时需要使用。
※ 多功能识别照相机是 NPM-W2, NPM-D3 专用单元。
NPM-W2 2016.1118
- 96 -
A-3
使基板传送高度高于地面
930 mm/ 950 mm
。
Factory
传送生产线
930 mm
对应
(
可调范围
: 920 mm ~ 950 mm)
传送生产线
950 mm
对应
(
可调范围
: 940 mm ~ 970 mm)
标准的基板传送高度高于地面 900 mm ~ 920 mm。
B-1
希望根据生产形态选择吸嘴。
Customer
吸嘴
详细请参照「4.2 贴装吸嘴构成」。
吸嘴 No.有“N”的 2D 代码吸嘴，进行吸嘴 No.的校对，可以检测出吸嘴的安装错误。
有关特殊吸嘴，请与本公司联络。
与 CM602, CM402/ DT401 系列, CM232, CM212, CM101, NPM 系列有兼容性。
Customer
保管用吸嘴盒
塑料制，从外部可以确认保管内容并且容易管理的吸嘴盒。
16/ 12 吸嘴贴装头用, 8 吸嘴贴装头用(吸嘴直径φ5 mm 未满)，可以收纳 50 个。
8 吸嘴贴装头用, 3/ 2 吸嘴贴装头用(吸嘴直径φ5 mm 以上)，可以收纳 21 个。
与 AM100, CM602, CM402/ DT401 系列, CM232, CM212, CM101, NPM 系列有兼容性。
B-2
希望根据生产形态选择编带供料器。
Customer
智能编带供料器
详细请参照「4.4 供给部的构成」。
与 AM100, CM602, CM402/ DT401 系列, CM232, CM212, CM101, NPM 系列有兼容性。
NPM-W2 2016.1118
- 97 -

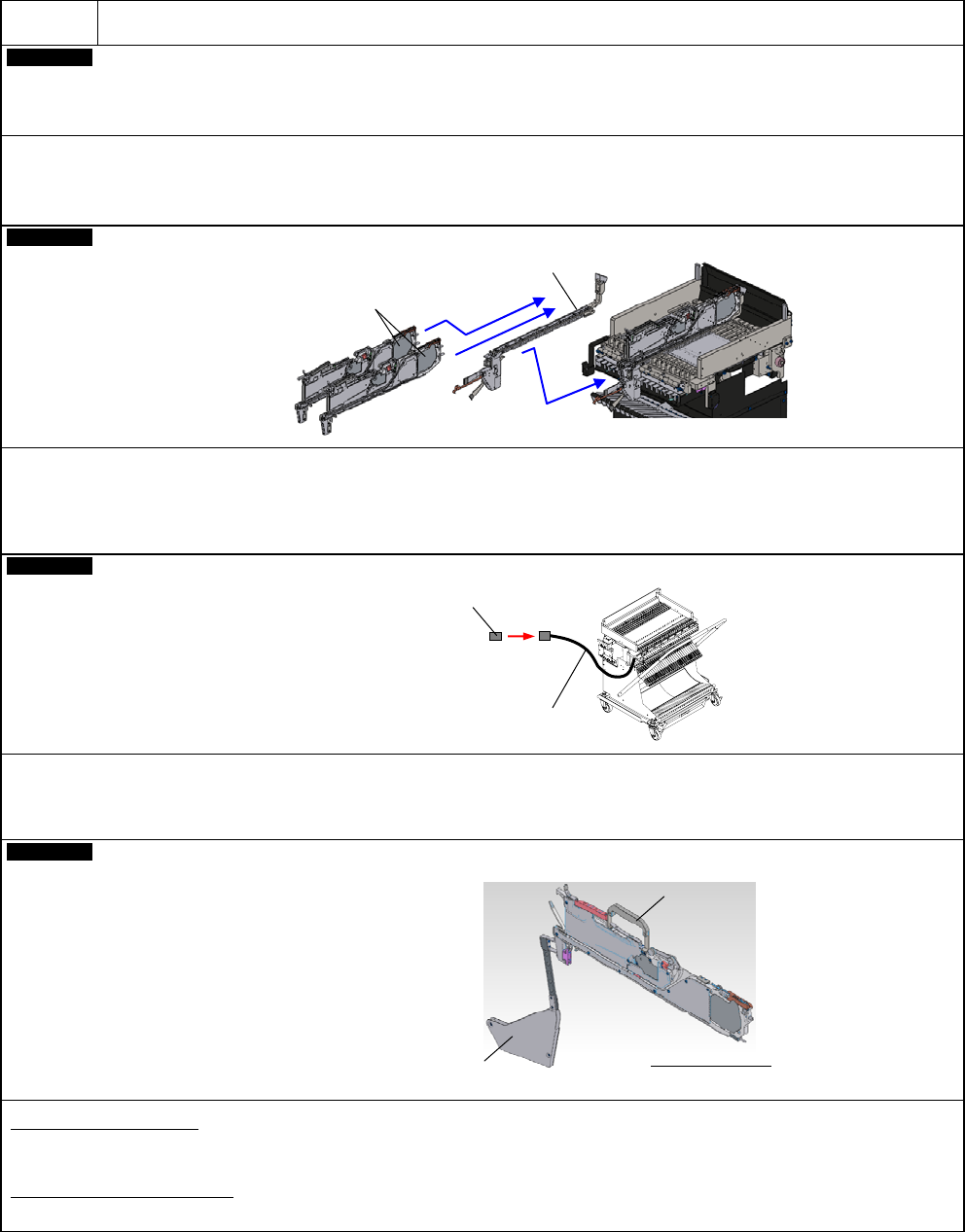

B-3
希望使用薄型编带供料器。
Customer
4 mm 薄型单式编带供料器(无接头检测传感器)
8 mm 薄型单式编带供料器
详细请参照「4.4 供给部的构成」。
在 CM602, CM402/ DT401 系列, CM232, CM212, CM101 无法使用。
※ 如需使用 IFCU 检查薄型编带供料器，需要「薄型供料器用标准附件(选购件) 」。
Customer
薄型供料器用附件
安装薄型供料器时，每个供料器槽需要 1 个。
各供料器槽能够安装 2 个薄型供料器。
在离线准备时使用「供料器设置治具」时也需要。
※ 4mm/ 8mm 薄型供料器专用附件。(不能用于自动供料器)
Customer
薄型供料器用电源连接器
对薄型供料器直接供给电源时(准备时)需要。
连接交换台车(或者 13 站供料器座)附属的供料器用电源电缆来使用。也可连接支援站的供料器用电源电缆。
通过「薄型供料器用附件」对薄型供料器供给电源时，不需要本选购件。(使用标准的供料器用电源电缆。)
Customer
4 mm
薄型供料器用提手
4 mm
薄型供料器用卷盘支架
4 mm 薄型供料器用提手
安装在供料器上。
提高供料器装卸与搬运时的使用便利性。
4 mm 薄型供料器用卷盘支架
供料器一体型卷盘支架。可安装一个卷盘。
供料器用电源电缆
薄型供料器用电源连接器
薄型供料器用附件
薄型供料器
提手
卷盘支架
4 mm 薄型供料器
