NPM-W2 2016.1118
- 104 -
B-11
希望通过托盘元件进行贴装。
Factory
标准附属品 单式托盘供料器
※
双式托盘供料器
多层托盘料箱(15 mm 间距 × 10 层) 2 个 4个
托盘板 21 张 42 张
元件排出用托盘 1张 2张
※ 单式托盘供料器与 NPM-W, NPM-D3/ D2/ D, NPM-TT, NPM 以及 AM100 的托盘供料器可以通用。
连接已有的 NPM-D(或者 NPM)的托盘供料器时，有时可能需要改造托盘供料器的配线。
有关详细情况请咨询。(个别规格)
主体是交换台车规格时，不可连接。
单式托盘供料器附属 13 站供料器座。
(附属供料器用空气供给单元)
4 mm 编带 Max. 26 站 薄型单式编带供料器
8 mm 编带 Max. 26 站 双式/薄型编带供料器 (小卷盘)
Max. 13 站 单式编带供料器
12/ 16 mm 编带 Max. 13 站
24/ 32 mm 编带 Max. 6 站
44/ 56 mm 编带 Max. 4 站
72 mm 编带 Max. 3 站
88 mm 编带 Max. 2 站
104 mm 编带 Max. 2 站
32 mm 粘着 Max. 4 站
杆 Max. 3 站
元件排出传送带 1个
通用型转印单元 1个
Customer
追加多层托盘料箱
(15 mm
间距
× 10
层
)
追加托盘板
追加元件排出用托盘
需要时请选择追加。
Customer
真空成形托盘用板
真空成形托盘用板
(
磁铁固定型
)
使用真空成形托盘时请选择。
[
对应托盘尺寸
]
L × W = Max. 230 × 318 mm
单式托盘供料器
+ 13
站供料器座
双式托盘供料器
13 站供料器座
Max. 40 品种
Max. 20 品种
15 mm
以下
(
磁铁固定型
: 10 mm
以下
)
W
L
NPM-W2 2016.1118
- 105 -
B-12
希望提高编带拼接的作业性。
Customer

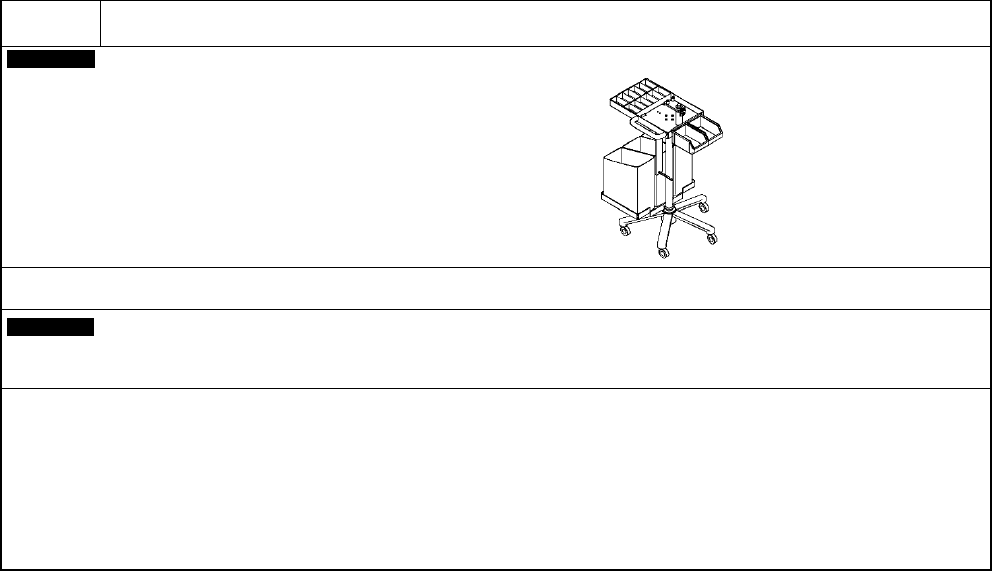

接料台车
是为了提高编带拼接作业性的台车。(智能编带供料器用)
Customer
元件供给导向
(
许可证
)
防止由于缺件造成的短暂停机，并为供给作业的省人化做出贡献。
避免发生缺件情况，将操作员的移动路径最短化，优化供给顺序。
对每位操作员的路径进行优化后，作为供给巡回指示，在无线扫描器或者监视用电脑中显示。
托盘元件也可以优化供给顺序。
推荐与元件校对
(
许可证
)
无线扫描器
(PDA)
类型一起使用。
此选购件只可在一条生产线中使用。如希望同时在多条生产线中使用，请导入
PanaCIM-EE
的元件供给导向。
详细内容请参照「5.5 元件供给导向」。
NPM-W2 2016.1118
- 106 -
C-1
希望更换贴装头。
Customer
工作台
预备
轻量 16 吸嘴贴装头
※
预备
12
嘴贴装头
预备
8
吸嘴贴装头
预备
3
嘴贴装头
预备贴装头附属贴装头盒
是每个工作台的交换。在前后工作台可以安装不同贴装头。
不附属吸嘴交换器、侧面照明等，请在选购件中选择。
是 NPM 系列专用。(3 吸嘴贴装头是 NPM-W2/ W, NPM-TT 专用)
※ 紧急情况时，也可以使用旧型的 16 吸嘴贴装头。(只对应 4 点固定式)
这时的贴装速度及贴装精度等，与 NPM-W 型号相同。(70 000 CPH, ±0.04 mm(Cpk≧1))
轻量 16 吸嘴贴装头不可以在 NPM-D3, NPM-W2 以外的设备上使用。
Customer
工作台
预备吸嘴更换器
(16/12
吸嘴贴装头用)
预备吸嘴更换器
(8
吸嘴贴装头用)
预备吸嘴更换器
(3
吸嘴贴装头用)
是 NPM 系列专用。(3 吸嘴贴装头用是 NPM-W2/ W, NPM-TT 专用)
On-site
工作台
预备多功能识别照相机
:
类型
1
预备多功能识别照相机
:
类型
2
预备多功能识别照相机
:
类型
3(
附带侧面照明
)
On-site
工作台
预备侧面照明
BGA/ CSP 的焊锡球识别时，是必需照明。(多功能识别照相机专用)
贴装头盒
