NPM-W2 2016.1118

- 124 -

D-6

希望将供料器维护作业自动化。

Customer

使用供料器维护单元

(IFMU)

时，请客户准备以下硬件，软件设备。

1. 客户准备设备

项目规格数量

电脑

IBM PC/AT 兼容机

（包括显示器、键盘、鼠标）

1 套

连接线

RS232C 连接线（配线为交叉线）

・连接器：Dsub-9 针

・连接器螺丝：#4-40 英寸螺丝

・连接器针顺序排位（参照下图）

针 No. 信号名称

未使用

2 RXD

3 TXD

未使用

5 GND

未使用

7 RTS

8 CTS

未使用

1 根

转换线

USB-RS232C

转换线

※电脑上没有

RS232C

端口时需要。

1 根

电源线输入型

1 根

2. 电脑（硬件/OS）要求规格

项目规格

主机 IBM PC/AT 兼容机

CPU

Intel® Core™2 Duo 2.16GHz

以上

显卡

SXGA

以上

1280 × 1024

以上

内存

2GB

以上

HDD 80 GB 以上

光驱 CD-ROM

键盘

日文版：

106

日文键盘

英文版：

101

英文键盘

鼠标鼠标

显示器 SXGA 对应

LAN 端口

1000BASE-T × 1

个以上

RS232C 端口

个以上

※没有

RS232C

端口时，请客户准备

USB-232C

转换线。

Microsoft

Windows

XP Professional SP2

以上

Microsoft

Windows

7 Professional (32bit

版

)

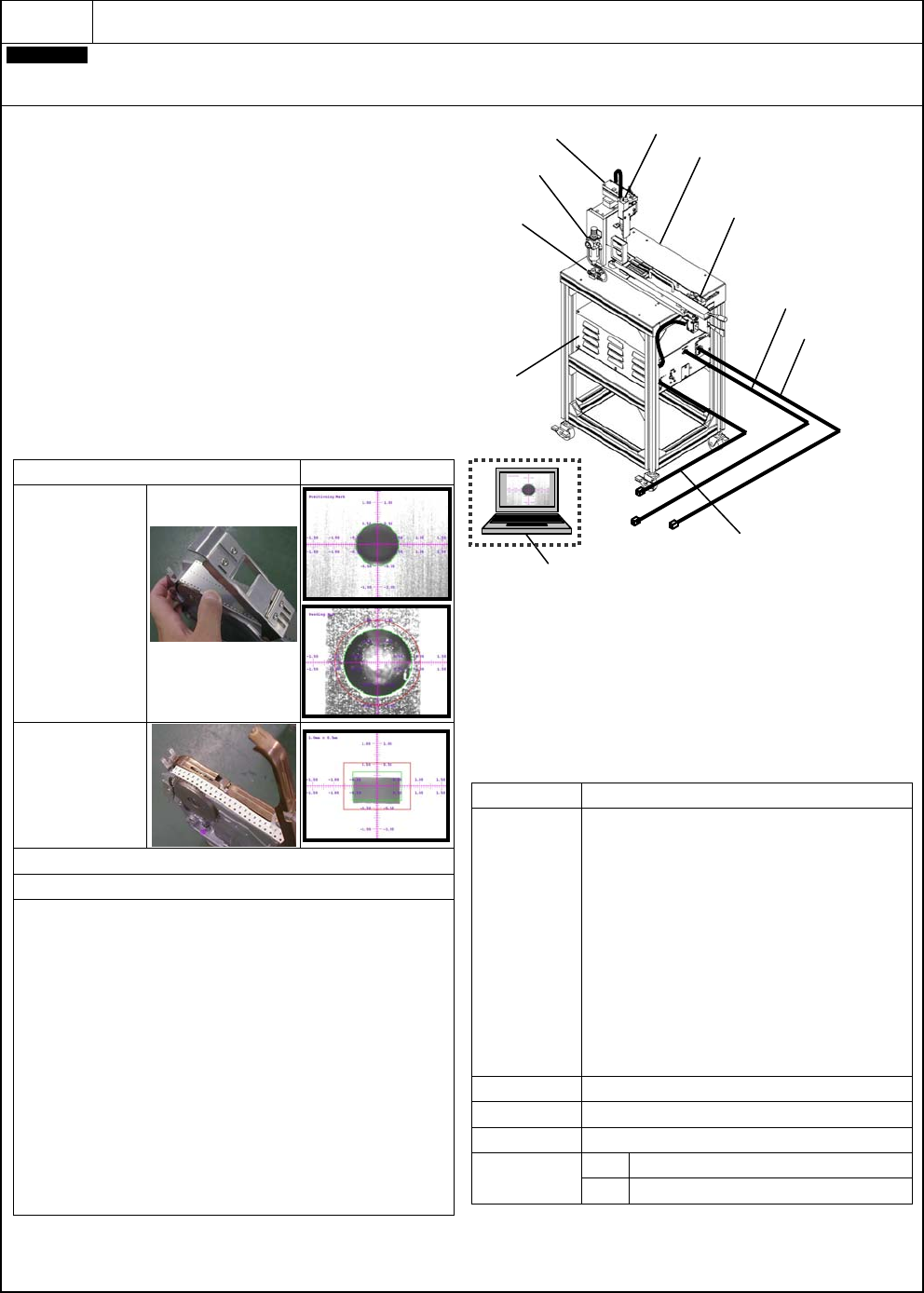

NPM-W2 2016.1118

- 125 -

D-7

希望进行智能供料器的维护作业。

Customer

智能供料器检查装置

(

机种名

: IFCU

型号

: NM-EJW2A)

1. 概要

智能供料器检查装置是，为了使客户对智能供料器进行维护作

业的装置。

・一定运转次数动作后能够进行定期检查。

・不良品的供料器在元件交换后，客户能够调整元件传送位

置。(限定元件)

・管理电脑侧的供料器维护履历。

※ 为了能够使用，供料器内藏软件的版本需要在 Ver. 4.00 以上。

(

参照注１)

2. 特长

照相机的图像从电脑画面上显示，通过目视判断和电脑操作，

调整供料器进给方向的位置。

另外，调整时的目标基准框也能从电脑画面上的下拉一览中选

择。客户也能够进行独自的基准框设定。

规格

・供料器基准位置位置确认

电脑画面

通过治具用编带确

认

上: 吸着位置

下: 链轮齿

位置

※ 通过标准治具的比

较能够检查和调整

吸着位置，链轮齿

位置。

通过元件纸编带确

认元件吸着位置

・供料器软件版本升级功能（参照注１）

・供料器维护计数器复位功能(次数至「0」)

・供料器维护履历管理功能

(1)

内容表示

供料器制造序列编号和版本等，能够追踪履历，显示作业内

容。而且，可以追加注释。

(2) CSV

文件导出

将履历一览表表示的内容，都能够以 CSV 文件导出。

(3)

分类功能

选择标题栏的项目后，按选择项目基准上升，下降顺序排列

来表示履历。

(4)

检索功能

作为检索功能，有日期检索和各项目缩小检索功能。

(5)

履历文件压缩功能

能够将检点・调整文件以 LZH 形式压缩。

(6)

过期失效功能

显示能够选择删除期间的画面，按执行键，在指定日期内所

有文件都可被删除。

（注１）请通过贴装机本体对薄型供料器的软件进行升级。

■ 选择设置处

1. 将机器安置水平处。

2. 条件(无结露)

・温度: 10 °C ~ 35 °C

・湿度: 不会结露的环境

3. 配置空间

确保宽 0.5 m × 长 1.5 m × 高 1.5 m 以上的空间，

为了维护作业充分确保空间。

项目内容

对象供料器智能编带供料器

4/ 8 mm

薄型单式编带供料器

8 mm 双式编带供料器

8 mm

单式编带供料器

12/ 16 mm

编带供料器

24/ 32 mm

编带供料器

空气驱动式 8 mm 单式编带供料器

※ 只限标准类型。

※ 44/ 56 mm ~ 104 mm 宽编带供料器，32 mm 纸粘着

供料器，散装供料器，杆式供料器无法检查。

通过供料器侧的开关操作只有进给动作成为可能。

※ 空气驱动式 8 mm 单式编带供料器，不可确认链轮齿

的位置由于是空气驱动式，吸着位置调整，

XY 方向都是机械调整。（参照注２、３、４）

尺寸 400 mm (宽) × 745 mm (长) × 1 155 mm (高)

重量 60 kg (包括标准治具，标准治具盒)

使用电源

单相

, AC 100 V ~ 240 V ±5 % 50/ 60 Hz 60 VA

空气压力

0.29 MPa ~ 0.34 MPa

流量

8 L/min (A.N.R.)

（注２）使用

IFCU

对薄型供料器进行检查，基准位置，位置确认，

需要「薄型供料器用标准附件

(

选购件

)

」。

（注３）

4 mm

薄型单式编带供料器为不搭载接头检测传感器的型号。

（注４）关于用

IFCU

进行自动供料器的检查的问题，

请另行询问。

映像信号用电缆

电源电缆

(

AC 100 ~ 240 V

)

请客户准备

电脑

。

标准治具

调节器

阀

控制

BOX

照相机

X-Y

工作台

治具台车

通信电缆

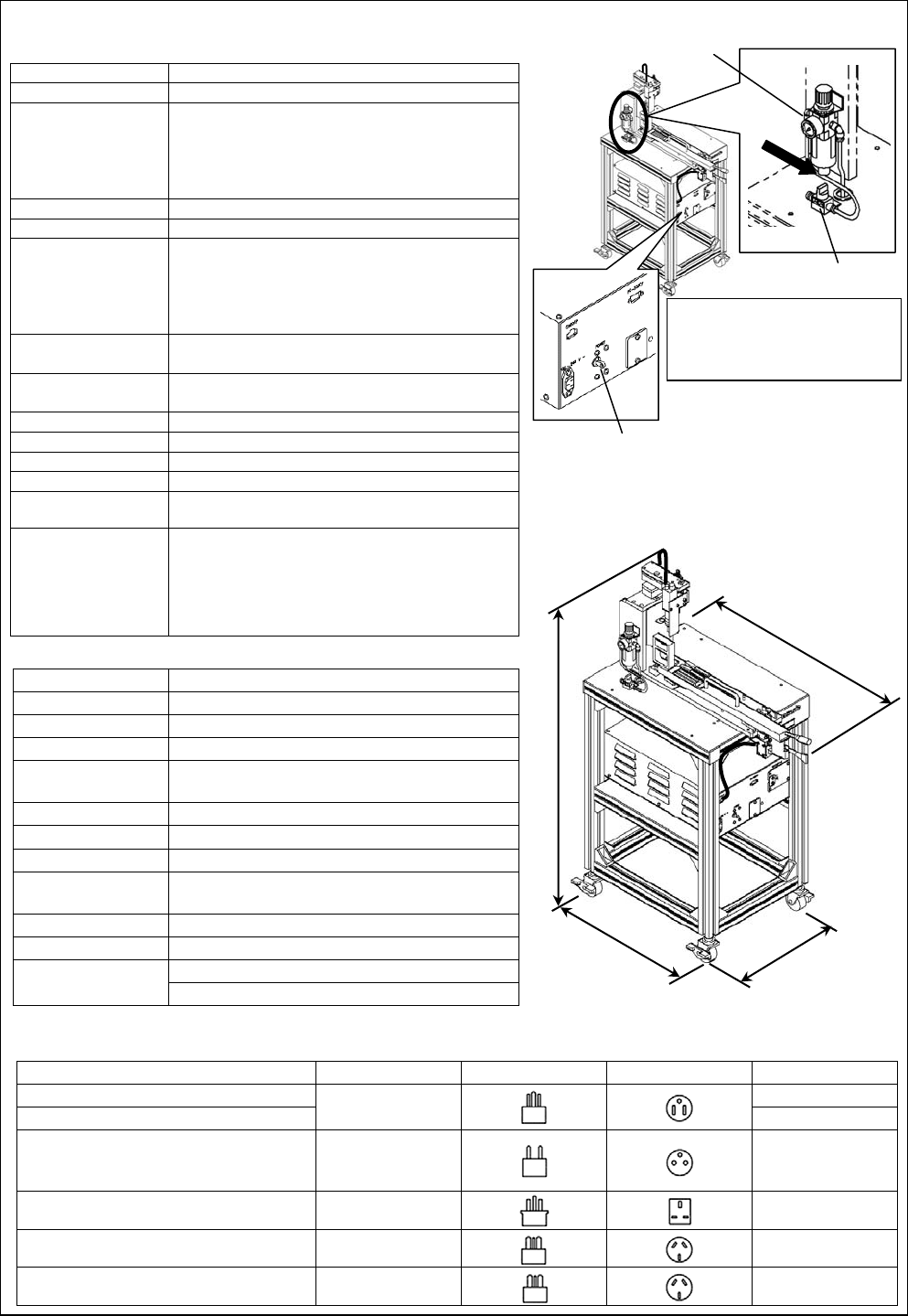

NPM-W2 2016.1118

- 126 -

4. 硬件/OS 要求规格

※ 请客户准备电脑。规格如下所示。

※ 使用 Windows 7 的情况时，IFCU 主体软件需要 Ver.1.30 以上。

项目必要条件

主体 IBM PC/AT 兼容机

CPU

Windows XP Professional

时:

PentiumⅢ800 MHz

以上或者

Celeron 800 MHz

以上

Windows 7 Professional

时:

Core

2Duo 2.33 GHz 以上

主基板 IBM 完全兼容品

序列并行

I/O

IBM 完全兼容品。需要 RS-232C 端口。

图形板 XGA 以上(表示颜色 24 bit 以上)

桌面领域 1 024 × 768 dot 以上

(
