NPM-W2 2016.1118 - 6 - 机种切换性 独立机种切换 独立实装模式 ※ 1 时，在一侧轨道生产的同时，在另一侧 轨道可以进行机种切换 ( 切换生产数据、更换台车 ) 。 ※ 2 ※ 1 双轨传送带规格时。 ※ 2 不可进行打开安全盖 的操作 ( 手动更换支撑销等 ) 。 进行台车交换时，需要「独立机种 切换对应单元 ( 选购件 ) 」。 独立实装模式的异机种生产例子 支撑销自动更换 在贴装头自动配置支撑销的功能。 操作…
NPM-W2 2016.1118
- 5 -
供料器、托盘设置数量
NPM-W2 上最多可设置 60 站双式编带供料器。
此时，能够设置 120 个卷盘。(小卷盘时)
30 站 × 2 卷盘 × 2 工作台 = 能够设置 120 个 8 mm 编带卷盘
在连接单式托盘供料器的工作台配置 13 站供料器，可以最多设置 20 个种类的托盘和最多 13 站双式编带供料器。
连接双式托盘供料器的工作台时，能够最多安装 40 品种托盘。
与CM系列的兼容性
NPM 系列确保了在 CM 系列(CM602, CM402, CM401, CM400, DT401, CM232, CM212, CM101)中有丰富实绩的
供料器、吸嘴等兼容性。
供料器的通用性
与 AM100 以及 CM 系列有兼容性的供料器，对应纸・塑料编带(4 mm ~ 104 mm)。
编带进给是伺服马达驱动，进给间距和速度是根据元件设定。这些参数设定是从主体发送的数据进行。
4 mm 薄型
单式编带供料器
※
8 mm 薄型
单式编带供料器
※
8 mm 双式编带供料器 8 mm 单式编带供料器 12/ 16 mm 编带供料器
24/ 32 mm 编带供料器 44/ 56 mm 编带供料器 72 mm 编带供料器 88 mm 编带供料器 104 mm 编带供料器
8 mm 薄型自动供料器
※
※ 薄型编带供料器，在 CM 系列无法使用。
供料器工作台
30 站 30 站 30 站
30 站
13 站 20 个 20 个 + 20 个
单式托盘供料器
+ 13
站供料器座
供料器工作台 供料器工作台
供料器工作台 双式托盘供料器
NPM-W2 2016.1118
- 6 -
机种切换性
独立机种切换
独立实装模式
※1
时，在一侧轨道生产的同时，在另一侧轨道可以进行机种切换(切换生产数据、更换台车)。
※2
※1 双轨传送带规格时。
※2 不可进行打开安全盖的操作(手动更换支撑销等)。
进行台车交换时，需要「独立机种切换对应单元(选购件)」。

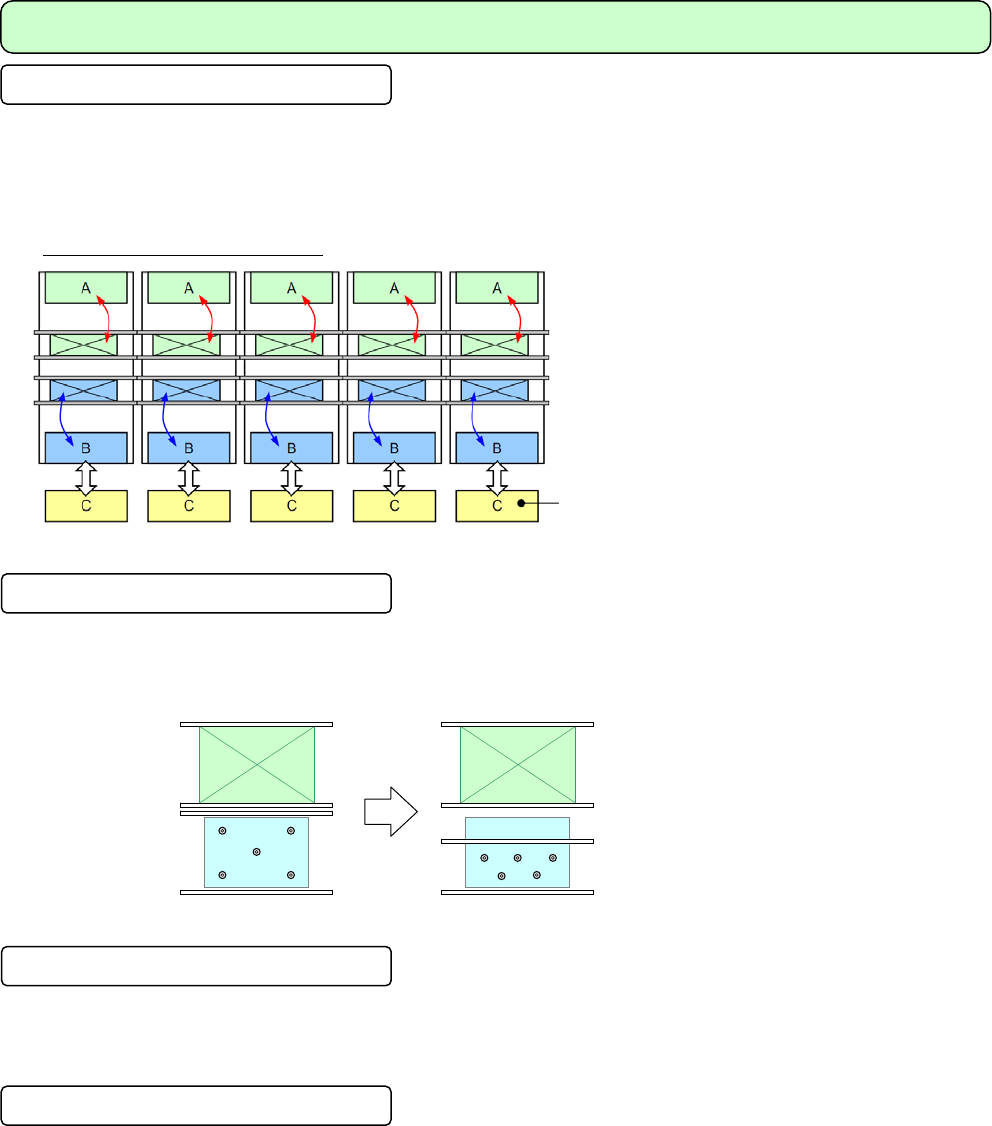

独立实装模式的异机种生产例子
支撑销自动更换
在贴装头自动配置支撑销的功能。
操作员无需进入设备内，为机种切换作业的省员工化和减少操作错误做贡献。
另外，在双轨模式生产时，实现了无需停机即可切换机种。
自动切换机种
支援切换作业(生产数据的切换、轨道宽度的切换)，切换机种将作业损失控制到最低限。根据用户的运用情况，可
以从「外部安装扫描器读取型」、「贴装头读取型」、「计划表读取型」的 3 种类中进行选择。
多种工件生产
在 NPM-W2，1 台可以设置 120 品种(8 mm 编带换算)的元件。即使在机器运转中，生产其他机种时可以将贴装的
编带元件事先设置在空槽，是提高机种切换性的生产方式。
数据编制系统 NPM-DGS，是具有考虑这种工件生产方式，将贴装数据分配至各基台的功能。
后轨道:
生产中
前轨道:
切换机种
支撑销
自动更换
生产中 生产中
编带供料器或者交换台车
NPM-W2 2016.1118
- 7 -
高品质贴装
■ 元件厚度测定功能(多功能识别照相机: 类型 2/ 类型 3)
通过 2 个功能实现高品质贴装。可以对应各贴装头。
・元件厚度测定功能 ···················· 进行元件厚度测定，测定结果关系到贴装高度。
所以，更加提高贴装的稳定性。可以同时测定
微小元件是否有竖起和倾斜立吸的现象。
・吸嘴尖端检测功能 ···················· 定期检查吸嘴高度，可以提高贴装品质。
■ 3D 测定功能(多功能识别照相机: 类型 3)
能够检测 QFP/ SOP 等所有引脚的平坦度、检测 BGA/ CSP 等所有焊锡球的有无和脱落。
■ 校准功能
通过独自的校准程序，实现高精度贴装。
采用自动校准功能，即使在运转中也能维持初期的高精度。
(在运转中，通过定期识别基准点而自动补正各参数。)
■ 高速低振动控制
XY 装置的动作采用高速低振动控制。
■ 2D 检查功能(锡膏检查、元件检查)
使用彩色 CCD 照相机和独特照明，经过颜色处理进行检查。
・锡膏检查项目: 渗锡、少锡、偏位、形状异常、桥接
・元件检查项目: 元件有无、偏位、极性不同、正反面颠倒、异物检查(芯片飞散等)
可以检查 0402 以上的元件尺寸的 9 μm 分辨率和，可以检查 0603 以上的元件尺寸的 18 μm 分辨率两种类型。
■ APC (Advanced Process Control)系统
在锡膏检查所得锡膏位置数据，把贴装位置的补正量前馈到贴装头，是本公司改善实装品质的独特的一条龙工
程控制系统。
正确检测出焊锡球高度
示意图
CSP 的焊锡球脱落状态
