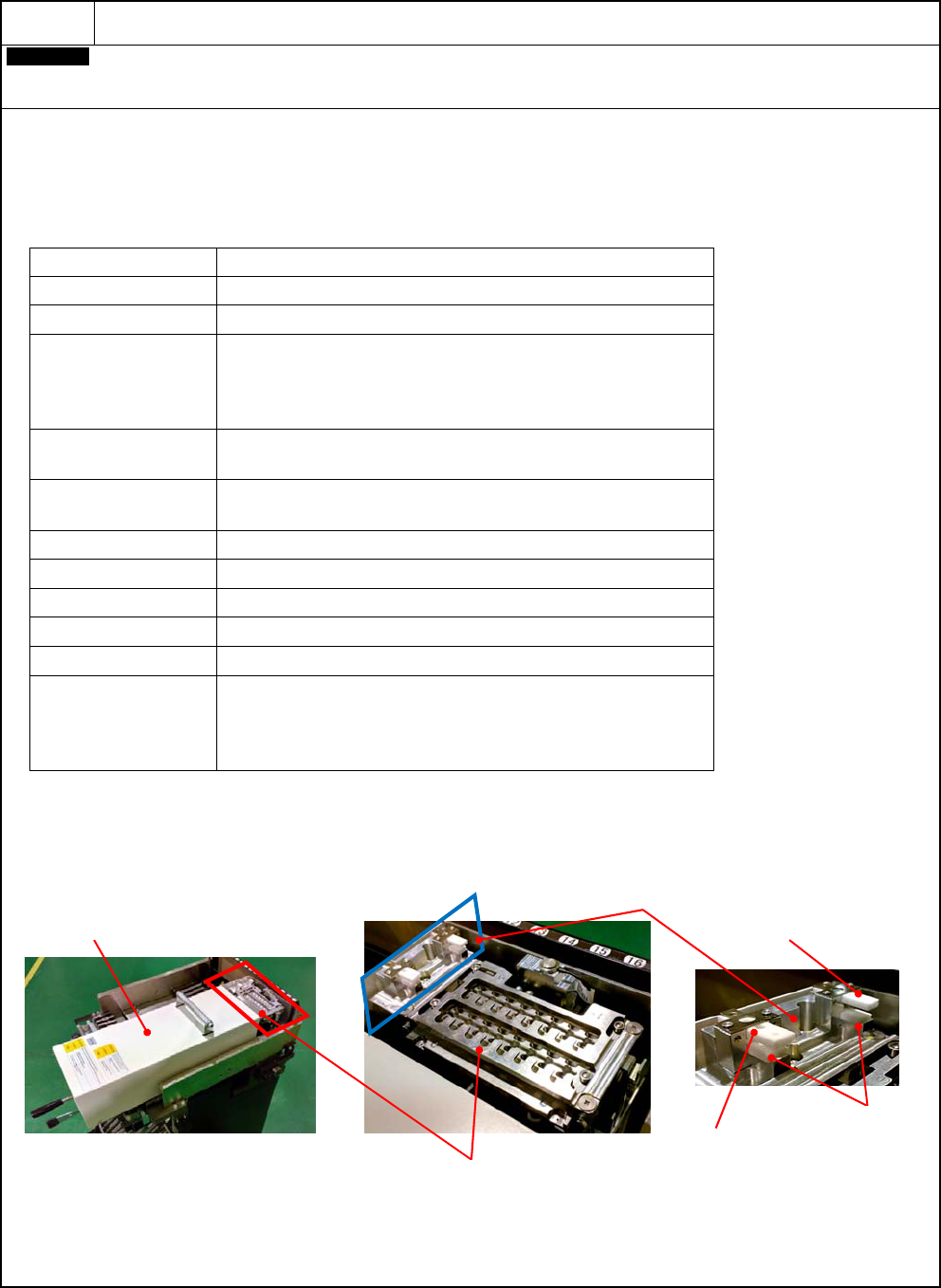

NPM-W2 2016.1118
- 119 -
D-4
希望将贴装头维护作业自动化。
Customer
贴装头维护单元
1. 概要
本单元可以代替人工作业，自动进行吸嘴座的装卸以及吸嘴座轴的清扫
・检查等作业。
不仅可以减少工时，还可以减少人工作业偏差，以保证稳定的实装品质。
本单元在 NPM 系列的交换台车，或 13 站供料器座上使用。(右端 8 站)
2. 规格
项 目 规 格
对应机型 NPM-W2/W, NPM-D3/D2/D, NPM-TT
※1
对应贴装头 16/ 12/ 8 吸嘴贴装头
功 能
①吸嘴座装卸
※2
②吸嘴座轴清扫
③吸嘴座轴弯曲检查
④吸嘴座折动检查
操作模式
全检查模式
功能选择模式
(
单独实施①
~
④
)
动作时间
16 吸嘴贴装头(全检查模式):
约 10 分/1 贴装头
外形尺寸 W 166 x D 640 x H 240 mm
重量 约 9 kg
电源 DC 24 V(从本体供给)
空圧源 从本体供给
※3
环境条件 温度: 10 ℃ ~ 35 ℃ (无结露)
附属品
吸嘴座板
x 1
侧面过滤器(16 吸嘴贴装头用)
x 30
侧面过滤器
(12/ 8
吸嘴贴装头用)
x 30
底部过滤器
x 30
※1 将贴装头维护单元安装到现有生产线时，可能需要升级设备，NPM-DGS(数据生成系统)，LNB(Line Network Box)等软件版本。
详细内容请另行咨询。
※2 不进行吸嘴座的清扫。
12/8 贴装头的吸嘴座为 N610067607AD 之前的型号时，需交换至 N610067607AE 之后的型号后才可以对应。
※3 将本单元设置在「附带供料器用空气供给单元的 17 站交换台车」以及「13 站供料器座」时，需要「空气供给连接工具包(选购件)」。
3. 注意事项
恢复运转中的错误时，请务必对现行状况进行目视确认后，再继续操作。
贴装头维护单元
单元主体
吸嘴座板
底部过滤器
清扫部
16
吸嘴贴装头用侧面过滤器
12/8
吸嘴贴装头用侧面过滤器
NPM-W2 2016.1118
- 120 -
D-4
希望将贴装头维护作业自动化。
On-site
空气供给连接工具包
交换台车的空气供给部改造工具套件。
请参考以下内容为台车选择
■在不附带「供料器用空气供给单元」
※
的交换台车中使用本单元时
品名
品号
改造对象
空气供给连接工具包
（
30
站交换台车用）
N610167970AA
30
站交换台车
*
此选购件是用来改造交换台车的部件。
*
使用此选购件改造后，可以提升交换台车空气供给部位的拆装性能。
■在附带「供料器用空气供给单元」
※
的交换台车中使用本单元时
品名
品号
改造对象
空气供给连接工具包
（供料器用空气供给单元对应：
30
站用）
MTKA001661AA
30
站交换台车
空气供给连接工具包
（
13
站供料器座用）
N610167971AA
13
站供料器座
*
此选购件是用来改造交换台车及供料器座的部件。
*
将本单元设置在附带「供料器用空气供给单元」的交换台车及供料器座时，需要使用此选购进行改造。
※
「供料器用空气供给单元」为由交换台车以及供料器座，向单个供料器，转印单元等供给空气时使用的空气供给口。
Customer
追加清扫用过滤器
①
侧面过滤器:
16
吸嘴贴装头用
(100
个
/
套)
②
侧面过滤器:
12/ 8
吸嘴贴装头用
(100
个
/
套)
③
底部过滤器
(100
个
/
套)
侧面过滤器是用来清扫吸嘴座轴侧面的过滤器。
(一个过滤器可清扫
2
个头。)
底部过滤器是用来清扫吸嘴座轴前端的过滤器。
(一个过滤器可清扫
4
个头。)
Customer
追加吸嘴座板
用来收纳吸嘴座。
将清扫后的吸嘴座提前安装好后，可进行整板的交换。

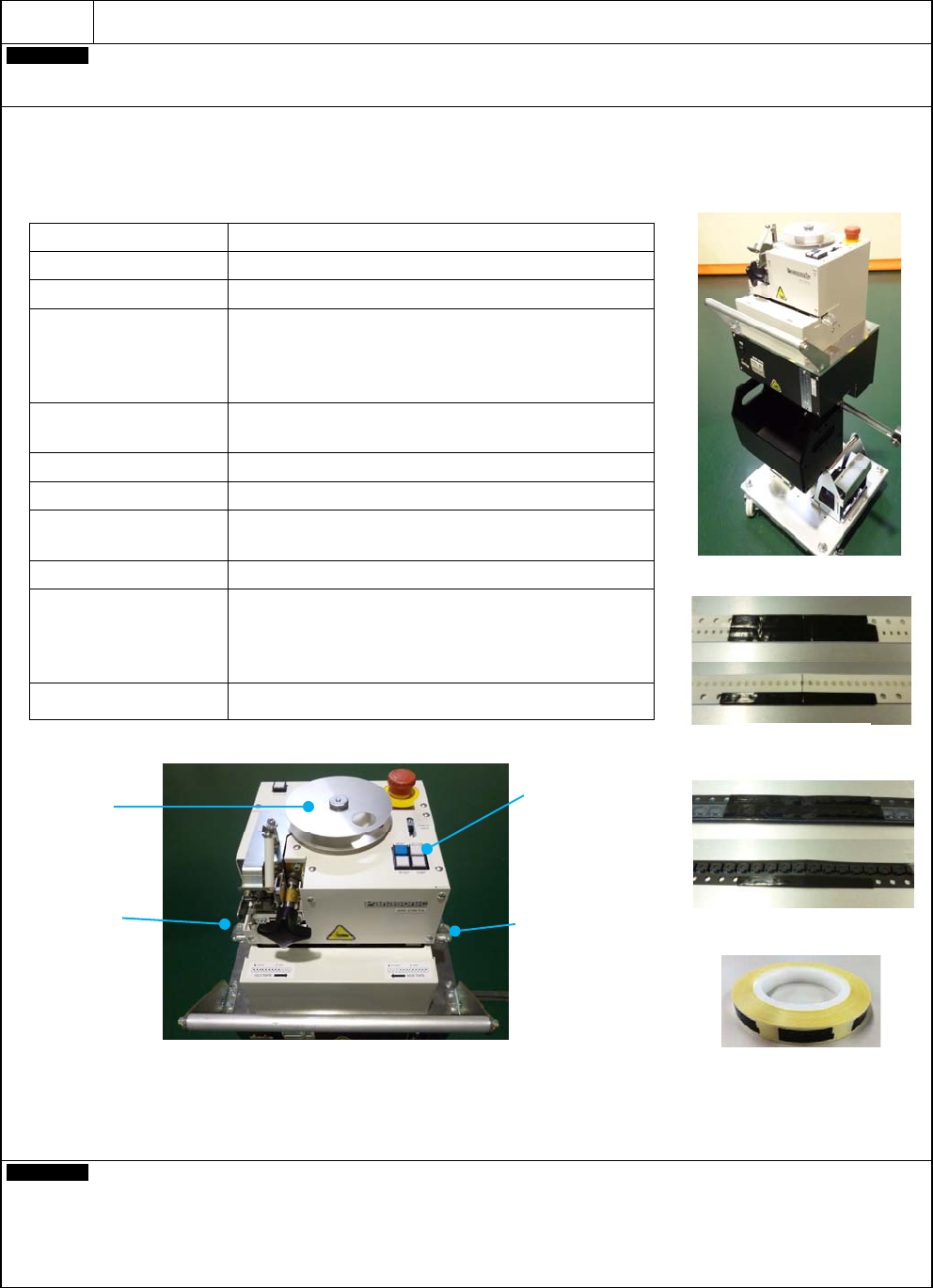

NPM-W2 2016.1118
- 121 -
D-5
希望将编带拼接作业自动化。
Customer
自动编带拼接单元
(
机种名
: ATSU
型号
: NM-EJW7A)
1. 概要
本装置可以自动进行 8 mm 编带的拼接作业。
通过消除由手动拼接而产生的人工偏差，防止因卡带造成的吸着率低下，拼接处的断带，偏位，提高设备运转率。
2. 规格
项 目 规 格
对象编带 8 mm 纸/ 塑料
拼接胶带
纸/ 塑料通用
(
本装置专用
)
拼接部位空槽数
8mm
×
4P(
纸带
)=0
个
8mm
×
4P(
塑料编带
)=3
个
8mm
×
2P(
纸
/
塑料
)=5.5
～
8
个
8mm
×
1P(
纸带
)=12
～
13.5
个
※
1
运作时间
・纸带 约 10 秒/1 回
・塑料编带 约 10 秒/1 回
外形尺寸 W 500 × D 500 × H 1 160 mm
重量 约 50 kg (未搭载电池时)
电源
DC12 V (铅蓄电池)
电池连续驱动时间: 约 10 小时(搭载 2 个电池时)
环境条件 温度: 10 ℃ ~ 35 ℃ (无结露现象)
附属品
拼接胶带
(500
张
/
卷盘
)
×
1
电池盒
×
2 (
包含连接线
2
根
)
充电终端
×
2
垃圾盒
×
1
本体运用
(
设定
)
拼接部 推荐整体推送
※1) 8 mm × 1P （纸带）需要事前进行实证评价。
3. 注意事项
拼接胶带请使用本装置专用品。
(
可从胶带制造商处直接购买
)
推荐将「元件编带切割用刀片」及「拼接胶带切割用刀片」定为维修零件。
更换作业由服务人员进行。
Customer
拼接胶带
(500
张
/
卷盘
)
电池盒
(
包含连接线
)
充电终端
垃圾盒
拼接编带
操作按键
新元件编带
插入口
拼接胶带
安装卷盘
旧元件编带
插入口
自动编带拼接单元
塑料编带完成效果
纸制编带完成效果
