NPM-W2 2016.1118
- 129 -
12.
・
电源 空气投入部

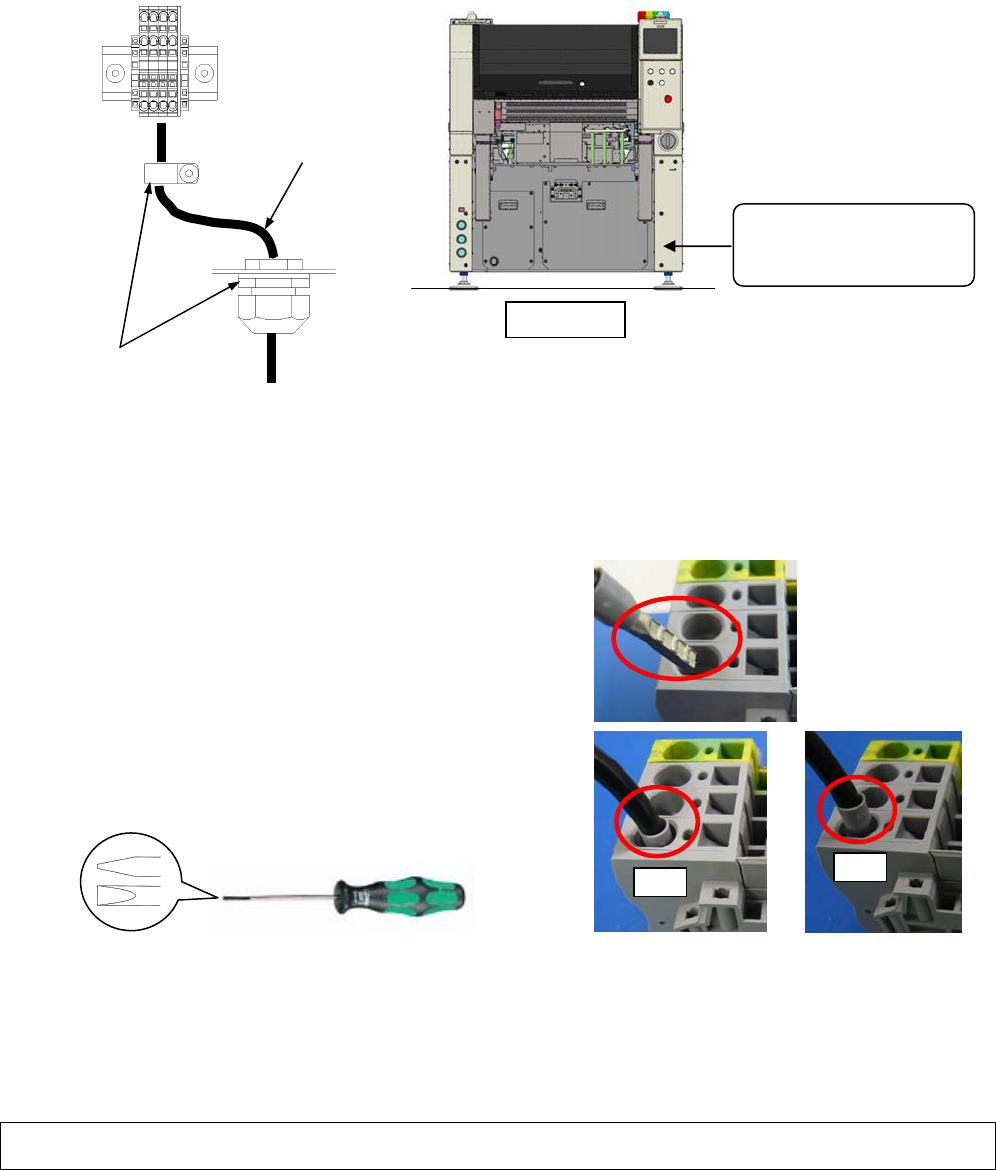

12.1 电源投入部
■ 电源使用 4 芯电缆，是 3.5 mm
2
~ 5.5 mm
2
范围的电缆，并且使用专用工具进行连接。
■ 如下图所示，请采用在 2 处夹钳电缆的方法进行配线。
1. 电缆外经尺寸: φ13.5 mm ~ φ18.0 mm
2. 请必须用电缆夹具固定电缆，不使其被拖拉(100 N)， 转动而发生移动。
■ 端子台连接时的注意
端子连接管脚(推荐)
生产厂家: Phoenix Contact
型号: 3.5 mm
2
~ 4.0 mm
2
AI 4-12 GY
5.5 mm
2
~ 6.0 mm
2
AI 6-12 YE
1. 请将套头端子的凹凸部分与端子台并行插入。
2. 请确认套头端子是否确实插入。
3. 请使用以下工具操作。
4. 不使用套头端子时，请确认芯线和插入状态。
Remarks
请客户准备电源电缆。
电源投入部
端子台
(
在罩内侧
)
电缆夹具
端子台
电缆
OK
NG
前 侧
NPM-W2 2016.1118
- 130 -

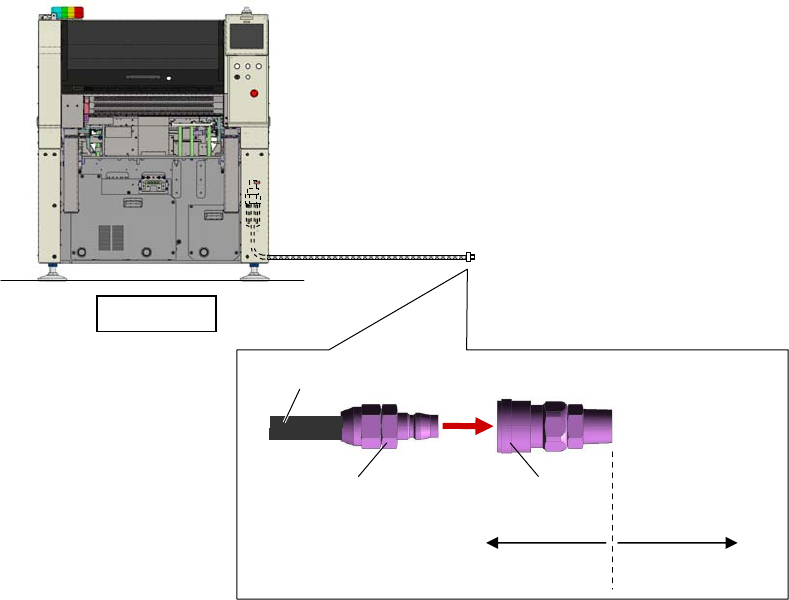

12.2 空气投入部
后 侧
空气软管(长度: 5 m)
80PN
(
日东工器
)
30SM-TS
(
日东工器
)
工厂侧配管连接口
直径
: Rc3/8
设备附带部件 客户准备
NPM-W2 2016.1118
- 131 -

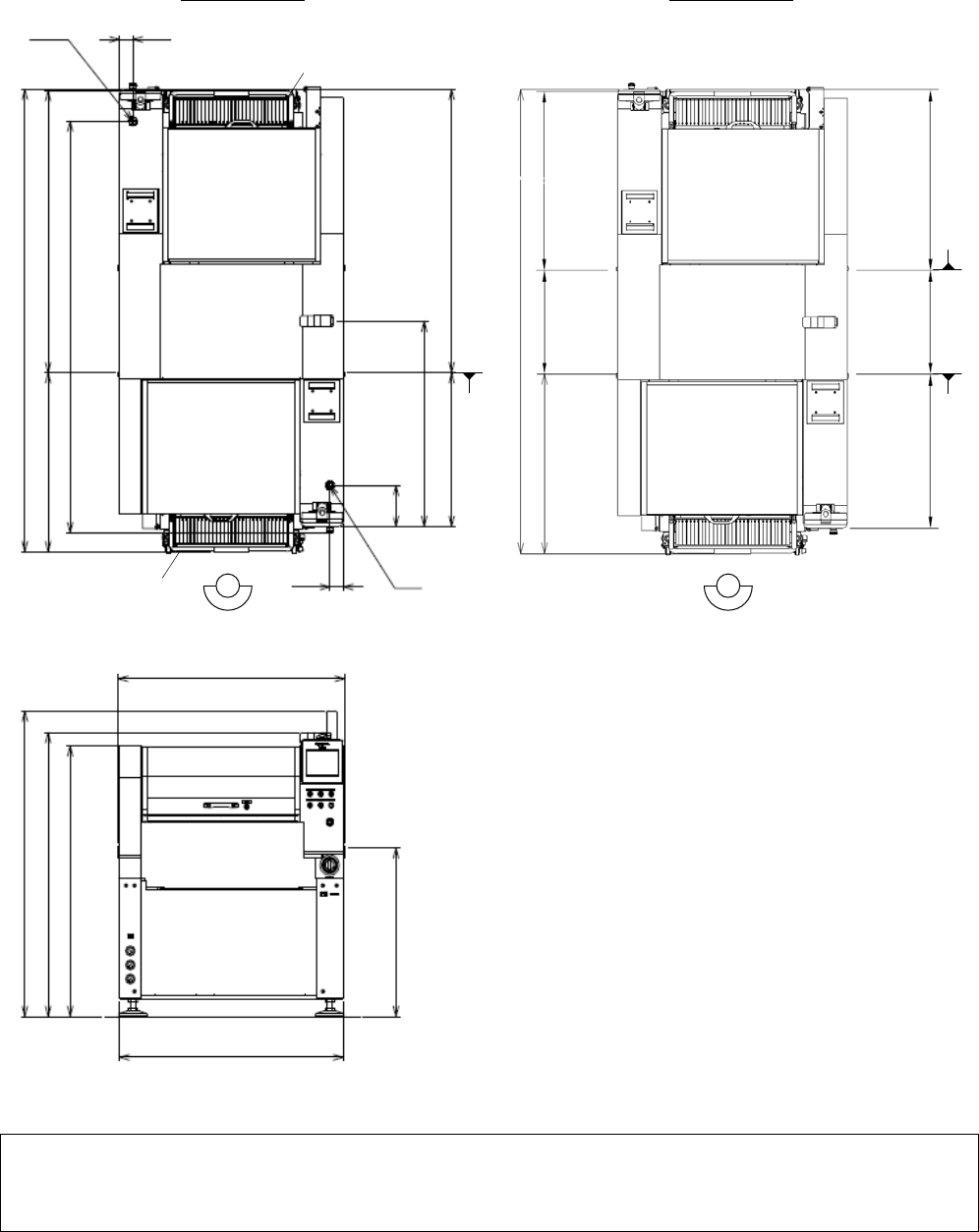

13.
尺寸图
(单位: mm)
■ 交换台车连接时
Remarks
上述示图的缩小比例与实际机器在严格上讲，并不完全一致。
在研讨生产线构成和尺寸时，请另行索取资料。
本机下部如有设置通风道等时，请确保与主体间空隙保持 40 mm 以上。
76
前 侧
1 629
1 514
1 444
900
1 280 (传送带长度)
1 265 (罩外形)
电源
Air
76
2 465
954
2 194
1 504
220
1 095.5
820.5 1 511.5
交换台车
交换台车
前 侧
2 465
810 951 571
571 943.5 943.5
单轨传送带规格 双轨传送带规格
基板传送基准
基板传送基准
(前侧轨道)
基板传送基准
(后侧轨道)
基板传送高度
