NPM-W2 2016.1118
- 115 -
C-19
希望进行转印实装。
Customer

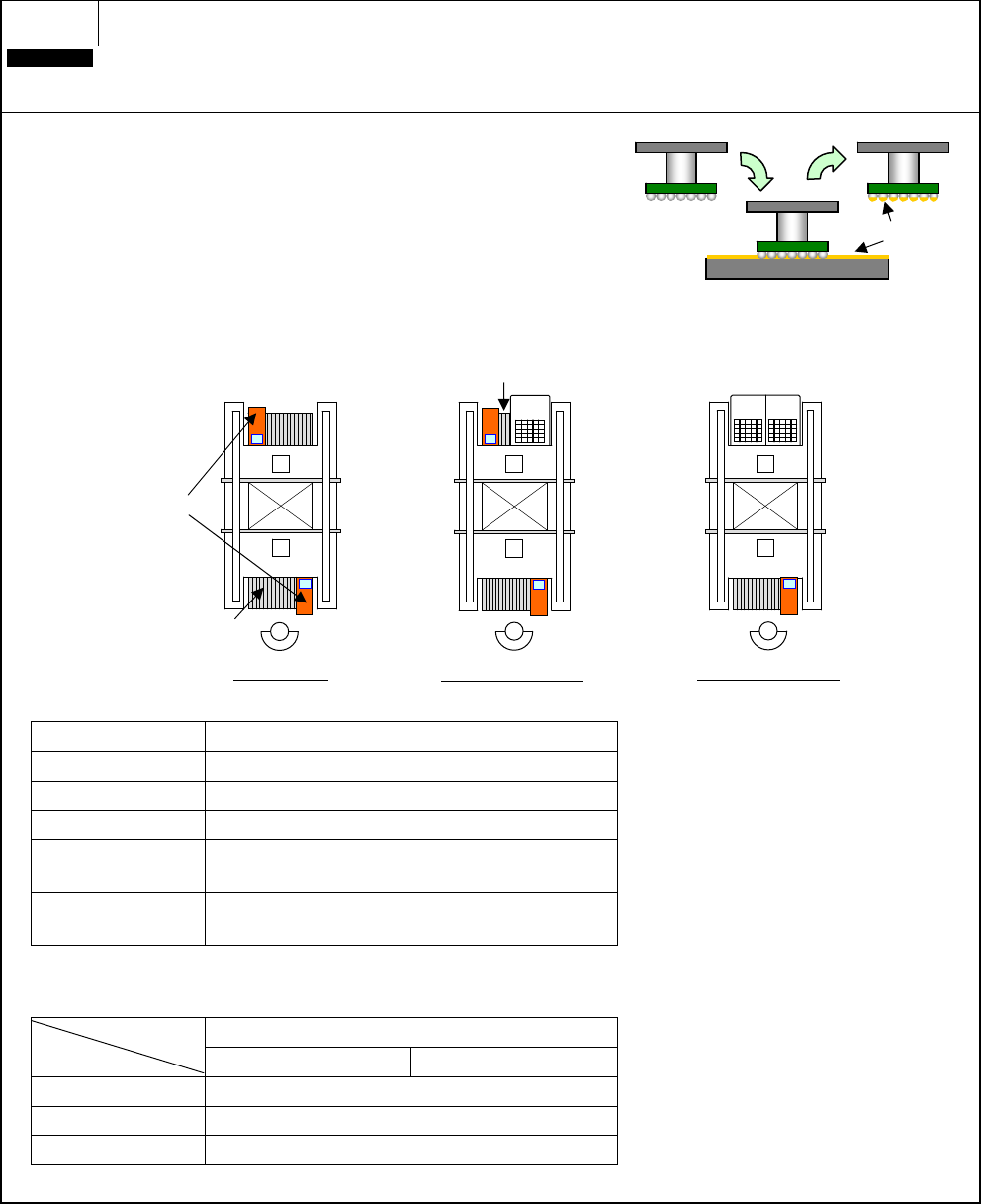

通用型转印单元
1. 概要
通用型转印装置与 PoP 顶部封装芯片实装相同，在需要助焊剂等
转印工程为了形成转印材料膜的装置。
将贴装机吸着的元件压在此装置形成的膜上，转印结束。
2. 特征
以每个芯片数据为单位在数据上能够设定刮刀间隙。
所以，对应焊锡球的大小，能够减少转印膜厚度。(程控刮刀间隙)
与智能编带供料器同样的安装方法，可以安装在交换台车以及 13 站供料器座上。
供料器占有从 23 号到 30 号的空槽(8 个供料器槽)。
3. 规格
项 目 规 格
电源 DC 24 V (由主体供给)
外形尺寸 W 165 × D 676 × H 285 mm
重量 21 kg (包括转印台 1 kg)
环境条件 温度: 20 °C ~ 30 °C (能够成膜的温度
※
)
湿度: 25 %RH ~ 75 %RH
(无结露现象)
搬送・保管条件 温度:–20 °C ~ 60 °C
湿度: 75 %RH 以下
(无结露现象)
※ 在转印材料规格的温度范围比此范围小时，以转印材料规格为准
4. 根据对象元件的供给形态转印可否的组合
对应贴装头
8 吸嘴贴装头 3吸嘴贴装头
元件供给形态 编带、托盘
※
元件尺寸 2 × 2 mm ~ 20 × 20 mm
对象元件 BGA, CSP
※ 托盘元件只有在单式托盘供料器规格时可以对应。
交换台车
转印单元
转印材料
13
站供料器座
交换台车规格
单式托盘供料器规格
双式托盘供料器规格
NPM-W2 2016.1118
- 116 -
5. 有关转印材料自动供给
通用型转印装置备有自动供给转印材料的功能。此功能是用参数指定供给频度。通过用参数指定从喷射器吐出时间，能够
调整一次的供给量。
作为转印材料的供给方法，推荐自动供给。(自动供给可以将转印材料的使用量控制到最小限。)
为了使用此功能，在搭载通用型转印装置的交换台车需要设置空气供给单元(选购件)。
(在 13 站供料器座附属「供料器空气供给单元」。)
使用此功能时，材料是 MUSASHI-ENGINEERING 制φ26 mm 喷射器(PSY-30E, PSY-50E, PSY-70E 等)，
另外在相当品
※
密封状态下安装通用型转印装置。在材料厂家购买材料时指定，或请客户准备喷射器进行补充。
※ 相当品: 与 MUSASHI-ENGINEERING 制接合器软管 AT50-E 组合进行使用的相当品。
与 MUSASHI-ENGINEERING 制接合单元 J-R-3 组合进行使用的相当品。

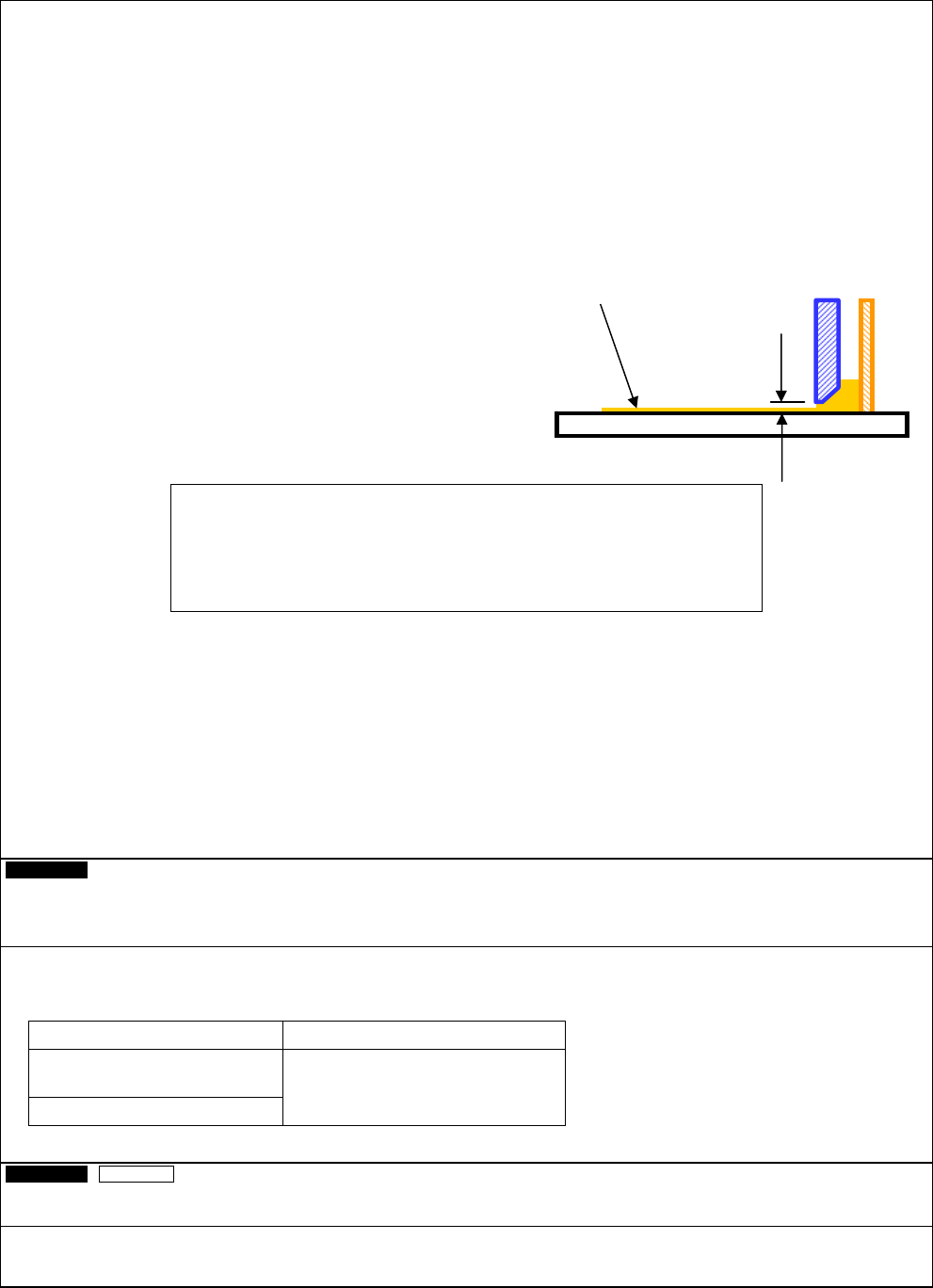

6.
有关程控刮刀间隙
在通用型转印装置，通过转印材料的膜形成转印台和均一控制转
印材料的刮刀间隙，决定转印材料的膜厚度。
这个间隙称为刮刀间隙，通过数据设定能够变更每个芯片。设定
范围如下所示。
刮刀间隙设定范围
: 0.015 mm ~ 0.35 mm
实际形成的膜厚度，随转印材料不同而异，
一般是刮刀间隙的 50 % ~ 70 %。
成膜确认材料
・Panasonic 制 MSP511 Flux, MSP513 Flux (助焊剂)
・Indium 制 TACFlux023 (助焊剂)
・千住金属工业制 M705-TVA03.9-F (转印用锡膏)
※ 并不是推荐使用这些材料
通用型转印装置并不保证所有材料的成膜。即使是上述已成膜并经过确认的材料，由于材料的保存状态，交换频度等运用
条件的不同，也会有不可成膜的情况。
7. 有关转印材料
使用转印材料时，请按照转印材料厂家提供的规格和使用说明书进行。另外，请按照转印材料的化学物质等安全数据表
(MSDS)的记载内容进行。
8. 有关搬送
通用型转印装置的重量是 21 kg。在搬送时请遵守使用说明书记载的注意事项。
※ 与 AM100, CM602, CM101, NPM 系列有兼容性。
Customer
膜厚计量规
(0 μm ~ 250 μm
，
10 μm
刻度
)
膜厚计量规
(0 μm ~ 500 μm
，
20 μm
刻度
)
为了计测通用型转印装置形成的膜厚度的计量规。
请选择测定需要范围的计量规。
推荐生产厂家和型式
生产厂家 形 式
日本: SANKO ELECTRONIC
LABORATORY CO.,LTD.
234R/Ⅳ: 0 μm - 250 μm (10 μm)
234R/Ⅴ: 0 μm - 500 μm (20 μm)
日本国以外:ERICHSEN
※ 与 AM100, CM602, CM101, NPM 系列有兼容性。
On-site
工作台
供料器用空气供给单元
使用转印材料自动供给功能时需要。
(在 13 站供料器座附属「供料器空气供给单元」。)
刮刀间隙
转印台
刮刀
转印材料的膜
NPM-W2 2016.1118
- 117 -

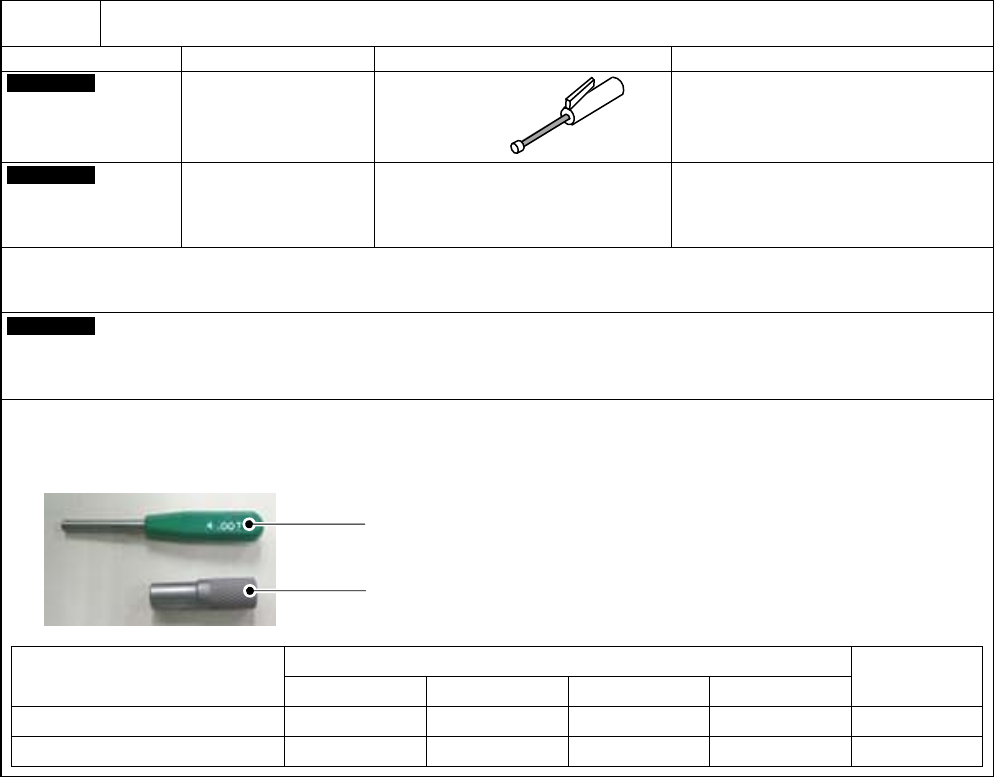

D-1
通过定期维修保养，保持设备状态。
选购件名称
用
途
内
容
备
注
Customer
对机器指定部加
注润滑脂
润滑脂枪
喷嘴
与
NPM
系列
, AM100, CM602,
CM402, CM401, CM400, DT401,
DT400, CM232, CM212, CM101
为通
用品
注油组件
Customer
定期维护作业
贴装头用润滑脂
(
包括注油器
)
吸嘴清扫治具
(
孔径标尺
)
清扫用刷子
与
NPM
系列
, AM100
为通用品
维护治具
用于机器维护作业时等，定期加注润滑脂以及清扫作业。
购买第 1 台时需要。
Customer
吸嘴座清扫治具
: 16
吸嘴贴装头用
※
1
吸嘴座清扫治具
: 12/ 8
吸嘴贴装头用
※
2
每条生产线需要 1 套。请根据贴装头构成进行选择。
※1 NPM 系列专用。
※2 与 CM 系列的 12/ LS 8 吸嘴贴装头可以通用。(在泛用贴装头(8 吸嘴)不可使用。)
吸嘴座清扫治具
对象贴装头
孔・轴直径
NPM 系列 CM602-L CM101-D CM232-M
16 吸嘴贴装头用 轻量 16/ 16 － － － φ2 mm
12/ 8 吸嘴贴装头用 12/ 8 12/ LS 8 12/ LS 8 12 φ3 mm
吸嘴座内径清扫用
Z 轴转动轴外周清扫用
