NPM-W2 2016.1118 - 103 - B-10 希望进行供料器的事先准备和整体交 换。 Customer 交换台车 (30 站 ) 交换台车设置范围的地面倾斜，需要台车的左右方向在 6 mm 以内，前后方向在 11 mm 以内。 地面倾斜度超过此范围时，不可搬移交换台车。 与 NPM-W 可通用。
NPM-W2 2016.1118
- 102 -
B-9
希望自动准备支撑销。
进行支撑销的自动更换时，有以下限制条件。
限制条件
项 目 内 容
可配置支撑销的
最小基板尺寸
单轨传送带规格时: L 50 × W 90 mm
双轨传送带规格时: L 50 × W 70 mm
销的配置间距 16 mm 以上(X, Y 方向)
销的配置区域
(左→右流向)
※1
单轨传送带规格
: 可配置销(中心)的范围
※2
双轨传送带规格
: 可配置销(中心)的范围
※2
※1 右→左流向时，上述尺寸为左右对称。
※
2 可配置销(中心)的范围，包括图中外形线部分。
销的配置条件
请按照左边尺寸配置销的位置。
另外，请避开基板的空隙进行配置。
(单位: mm)
基板
支撑销
φ8
6
28
φ15
反面的元件等
基板外形
286
335.5
基准
414.5
735.5
32.5 32.5
264
单轨模式时
双轨模式时
基板外形
21
248.5
21
21 21
21 21
基准
基准
344
406
744
6
268.5
344
406
744
6
14.5
NPM-W2 2016.1118
- 103 -
B-10
希望进行供料器的事先准备和整体交换。
Customer
交换台车
(30
站
)
交换台车设置范围的地面倾斜，需要台车的左右方向在 6 mm 以内，前后方向在 11 mm 以内。
地面倾斜度超过此范围时，不可搬移交换台车。
与 NPM-W 可通用。
NPM-W2 2016.1118
- 104 -

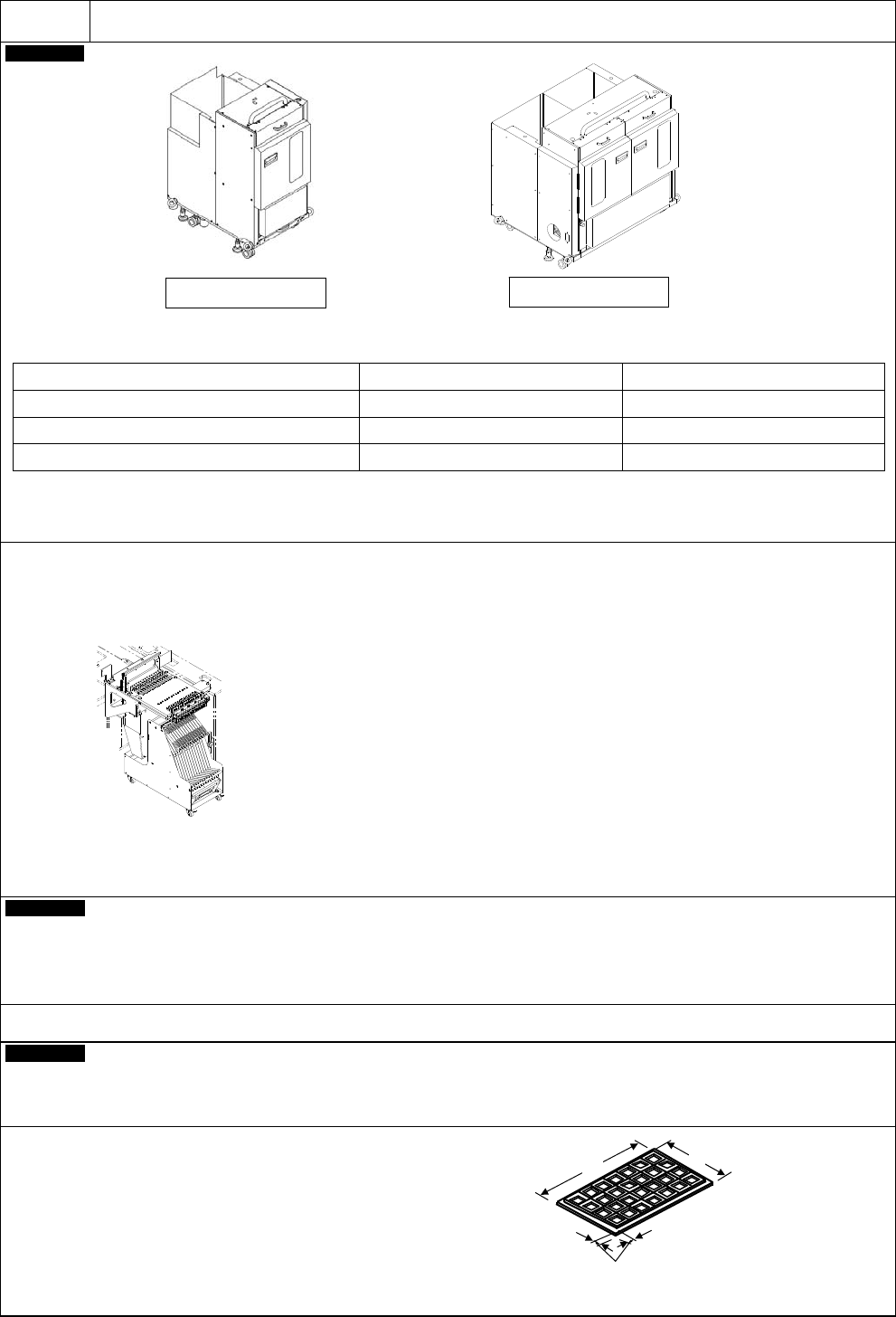

B-11
希望通过托盘元件进行贴装。
Factory
标准附属品 单式托盘供料器
※
双式托盘供料器
多层托盘料箱(15 mm 间距 × 10 层) 2 个 4个
托盘板 21 张 42 张
元件排出用托盘 1张 2张
※ 单式托盘供料器与 NPM-W, NPM-D3/ D2/ D, NPM-TT, NPM 以及 AM100 的托盘供料器可以通用。
连接已有的 NPM-D(或者 NPM)的托盘供料器时，有时可能需要改造托盘供料器的配线。
有关详细情况请咨询。(个别规格)
主体是交换台车规格时，不可连接。
单式托盘供料器附属 13 站供料器座。
(附属供料器用空气供给单元)
4 mm 编带 Max. 26 站 薄型单式编带供料器
8 mm 编带 Max. 26 站 双式/薄型编带供料器 (小卷盘)
Max. 13 站 单式编带供料器
12/ 16 mm 编带 Max. 13 站
24/ 32 mm 编带 Max. 6 站
44/ 56 mm 编带 Max. 4 站
72 mm 编带 Max. 3 站
88 mm 编带 Max. 2 站
104 mm 编带 Max. 2 站
32 mm 粘着 Max. 4 站
杆 Max. 3 站
元件排出传送带 1个
通用型转印单元 1个
Customer
追加多层托盘料箱
(15 mm
间距
× 10
层
)
追加托盘板
追加元件排出用托盘
需要时请选择追加。
Customer
真空成形托盘用板
真空成形托盘用板
(
磁铁固定型
)
使用真空成形托盘时请选择。
[
对应托盘尺寸
]
L × W = Max. 230 × 318 mm
单式托盘供料器
+ 13
站供料器座
双式托盘供料器
13 站供料器座
Max. 40 品种
Max. 20 品种
15 mm
以下
(
磁铁固定型
: 10 mm
以下
)
W
L
