NPM-W2 2016.1118
- 45 -
托盘条件
项 目 规 格
托盘尺寸
托盘尺寸
L 85 × W 100 mm ~ L 230 × W 335 mm
托盘高度
2 mm ~ 33 mm
※超过 30mm 时，不能使用托盘补给部。
元件位置误差
元件吸着面 位置误差
10 × 10 mm 未满 ±1.0 mm 以下
10 × 10 mm 以上 ±1.5 mm 以下
※ 元件吸着面必须平坦。
容许弯曲(间隙)
弯曲(间隙): Max. 0.5 mm
种类
必须是具有充分强度和尺寸精度的射出成形品的托盘。
上述以外时请另行商洽。
重量
托盘重量: 1 kg以下
托盘 + 元件 = Max. 1 kg/ 1 托盘板(托盘板的重量除外)
托盘箱总重量: 20 kg以下
托盘箱 + 托盘板 + 托盘 + 元件 = Max. 20 kg/1 托盘箱
托盘板插入限制
盘高度超过 11 mm 时，在托盘箱内 1 层上面的槽，不可插入托盘板。
托盘高度超过 26 mm 时，在托盘箱内 1 层上面和 2 层上面的槽，不可插入托盘板。
W
L
元件中心的坐标
(X, Y) = (Xw, Yw)
Yw +
位置误差
Y
X
托盘
凹处
元件
托盘
Max. 335 mm
间隙
Max. 335 mm
托盘
超过
26 mm
,
33 mm
以内
超过
11 mm
,
26 mm
以内
11 mm
以下
不可插入
不可插入
可插入
间隙
Xw +
位置误差
托盘安装基准点
(
托盘原点
)
托盘高度
NPM-W2 2016.1118
- 46 -
4.5 生产线构成
设置 NPM-W2 时，无论是单体设置还是生产线连接，都需要 FA 电脑。
・FA 电脑 & HUB:
具有生产线服务器功能的 FA 专用电脑，在 1 条生产线需要 1 套。
有安装 LNB。
FA电脑基本规格:
型号 FC-E25B/HL2CF9 (NEC 制)
辅助记忆装置 内藏 HDD: 80 GB 2 台标准实装 (Mirroring 规格)
OS Miracle Linux (Version 5)
外形尺寸 W 100 × D 360 × H 310 mm
重量 10.6 kg
※ 电源电缆请客户准备。
HUB 基本规格:
规格 IEEE802.3 基准
数据传送率 10BASE-T/ 100BASE-TX/ 1000BASE-T (Auto-Negotiation)
推荐型号 DGS-1016D (D-Link 制)
※ LAN 电缆请客户准备。
・LNB (Line Network Box)
是连接设备和 NPM-DGS(数据编制系统)的中转系统，安装在 FA 电脑中。
将复数台的设备实现生产线化，综合管理信息，进行下载生产数据和统计生产管理信息。
(NPM-W2 系统软件 DVD-ROM 包括本软件。)
主要功能: ①对设备下载生产数据之功能
②生产数据的保持和差分管理功能
③生产管理信息的保持和统计功能
④活动信息的保持功能
LWS(Line Work Station)
LWS 是，在 LNB 保存的实绩数据通过电脑
※
，能够显示。
※ 请客户准备电脑。无需安装专用软件等。
详细请参照「NPM-DGS 规格说明书」。

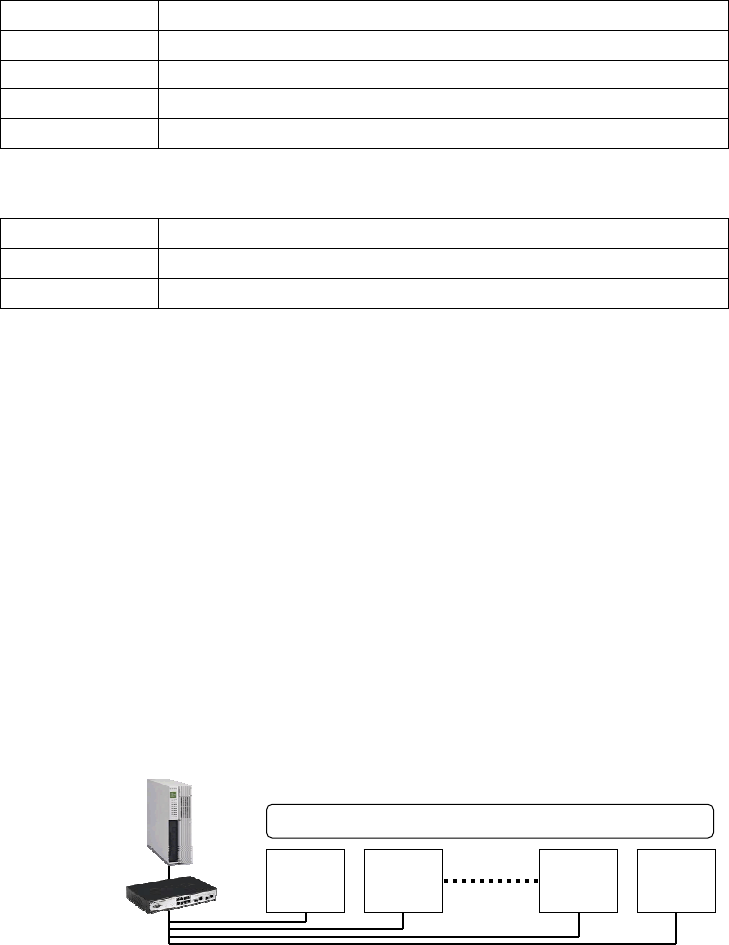

■ 系统构成例子 (只有 NPM-W2 时)
※1 连接台数超过 15 台时，请另行商洽。
※2 LAN 电缆请客户准备。
(根据 FA 电脑、HUB 的设置场所不同，所需要的电缆长度也不同)
基本规格: Enhanced category 5 以上的 UTP 电缆
LAN
※2
HUB
FA
电脑
NPM-W2
#1
连接台数: Max. 15 台
※1
NPM-W2
#2
NPM-W2
#14
NPM-W2
#15
NPM-W2 2016.1118
- 47 -

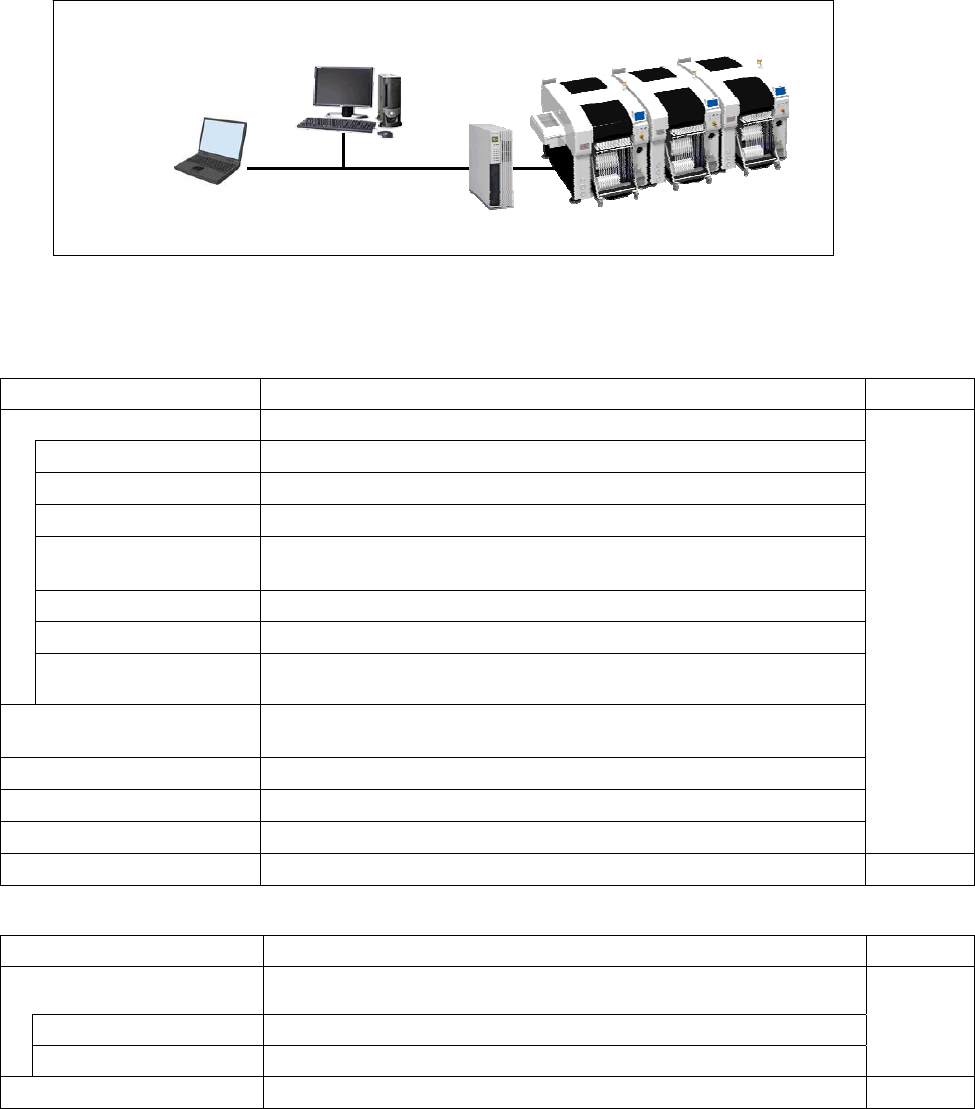

品质信息显示系统
把有关品质信息(使用的供料器位置、识别补正值、元件数据等)按基板单位、实装点单位进行表示，可以把握变换点和分析不
良因素。
主要功能:
保持和统计 1 个星期的品质信息
将品质信息显示在 LWS
※ 请客户准备电脑。与 NPM-DGS 不可共有。
NPM-W2
系统软件 DVD-ROM 包括本软件。
品质信息显示系统的操作环境
・ 硬件规格
项 目 规 格 类别
主体 IBM PC/AT 兼容机 (强烈推荐台式 PC。)
必须
CPU 与 Intel
®
Core™2 Duo E6700 同级或以上
主板
IBM 完全兼容品
序列 I/O
IBM 完全兼容品
图形卡
SXGA 以上
台式 PC 领域: 1 280 × 1 024 点以上
存储器
4 GB 以上
HDD
应有 500 GB 以上可用空间 (NTFS 文件系统)
光学驱动器
DVD 驱动器
安装时使用
键盘
英文版: 101 英文键盘
日文版: 106 日文键盘
鼠标
OS 标准支援品
监视器
SXGA 对应
网卡 100/1000BASE-T 用网卡
无停电电源装置 (UPS)
OS 标准支援品 推荐
・ 软件规格
项 目 规 格 类别
OS
Microsoft
®
Windows
®
7 Professional
Microsoft
®
Windows
®
XP Professional
必须
显示语言
中文、英文、日文
Framework
Microsoft
®
.Net Framework 3.5
病毒检查
Virus Buster™ 程序版本 7.0
推荐
Microsoft，Windows 是美国 Microsoft Corporation 在美国以及其他国家的注册商标或者商标。
Intel，Intel Core 是美国 Intel Corporation 的商标或者注册商标。
Virus Buster 是 Trend Micro 公司的注册商标或者商标。
LWS
系统构成例子
品质信息显示系统
※
显示画面
FA
电脑
