NPM-W2 2016.1118
- 59 -
■ 高度传感器
通过测定基板高度(弯曲)，控制贴装、点胶时的吸嘴高度。
测定结果超过容许值时，在贴装和点胶开始前发出警告，防止发生品质不良的情况。
独立的 2 个功能有，基板局部范围的高度补正(点胶头)和基板弯曲补正(贴装头)。
基板局部范围的高度补正(点胶头)
对描绘点胶(非接触点胶)位置附近的基板测定复数点的高度(弯曲)，补正为最佳的吸嘴高度。
项 目 内 容
对象基板
基板厚度
0.3 mm ~ 8.0 mm
基板材料
玻璃环氧、纸苯酚
测定面材料
镀铜 + 防焊膜面、镀铜面、silk 面在 1.5 × 1.5 mm 以上的区域
。
透明、半透明部分是对象外。(例: 玻璃环氧材料的面等)
功 能
高度控制 对描绘点胶(非接触点胶)位置附近的基板测定复数点的高度(弯曲)，补正为最佳
的吸嘴高度。
基板弯曲容许值
检测
复数点测定结果的相差值在容许值以上时，描绘点胶前检测出不良，可以防止不
良品的发生。
测定条件
测定高度
基板上面 ±4 mm (是能够测定的范围。不是基板弯曲容许范围。)
测定区域
需要在基板边缘、缺口的 5 mm 内侧设定测定点。
测定时间
0.5 s (在 30 × 30 mm 测定 4 个角部的最佳条件下)
※ 安装在搭载点胶头的轴上。
※ 测定信息的设备之间不进行通信。
※ 只补正点胶头的点胶高度。
高度传感器
NPM-W2 2016.1118
- 60 -
基板弯曲补正(贴装头)
测定基板全体的高度(弯曲)，控制贴装高度。
项 目 内 容
对象基板
※1
基板厚度 1.6 mm ~ 8.0 mm
基板材料 玻璃环氧
测定面材料
镀铜 + 防焊膜面、镀铜面、silk 面在 1.5 × 1.5 mm 以上的区域
。
透明、半透明部分是对象外。(例: 玻璃环氧材料的面等)
基板弯曲量
向上弯曲 2 mm 以下、向下弯曲 2 mm 以下，而且弯曲倾斜在 0.5 %以下，
并且棱线(传送方向)的高低差度在 1 mm 以下
功 能
基板弯曲容许值
检测
测定结果超过容许值时，在贴装开始前发出警告，防止发生品质不良的情况。
可以检查容许弯曲度(%)。
高度控制 测定基板全体的高度(弯曲)，控制贴装高度。
测定数据的传接 在生产线先端的 NPM-W2 所测定的数据传送到下游的 NPM-W2
※
。
高度传感器
※2
※ 连接 NPM-W2 以外的设备时，不可进行数据的传送和接收。
※ 对于每夹紧基板时弯曲形状会发生变化的基板，请另行商洽。
测定条件
测定高度 基板上面 ±4 mm (是能够测定的范围。不是基板弯曲容许范围。)
测定区域 需要在基板边缘、缺口的 5 mm 内侧设定测定点。
测定点
※3
全体弯曲补正: 9 点以上 (最多 25 点/基板)
图案弯曲补正: 9 点/分类以上 (最多 25 点/分类)
测定时间
3.0 s (在 750 × 510 mm 基板测定 9 点的最佳条件下)
※1 在基板弯曲补正中能够补正的弯度，只限断面形状为 U 字型的简单曲面。
复杂弯曲状况时，通过使用图案弯曲补正作为单纯弯曲面的组合可以进行补正。
有缝隙(缺口)的基板、薄型基板的弯曲形状有趋向复杂化的可能，建议进行图案弯曲补正。(参照下一页)
※2 高度传感器，请选择安装在生产线前端的 NPM-W2。
单轨传送带规格时只选择前侧，双轨传送带规格时请选择前侧和后侧。
「贴装头 + 贴装头」以外的工作头构成时，基板弯曲补正功能无效。
※3 有关测定点的最大设定数(设定总数)，请参照｢3.1 基本规格 生产数据｣。
传送方向
棱线
A
传送方向
棱线
A
B
1 mm以下
B
NPM-W2
以外
NPM-W2 2016.1118
- 61 -
有缝隙
(
缺口
)
的基板
有缝隙
(
缺口
)
的基板，弯曲形状复杂，有可能不是平滑
(
一样
)
曲面的倾向。此类基板，建议进行图案弯曲补正。

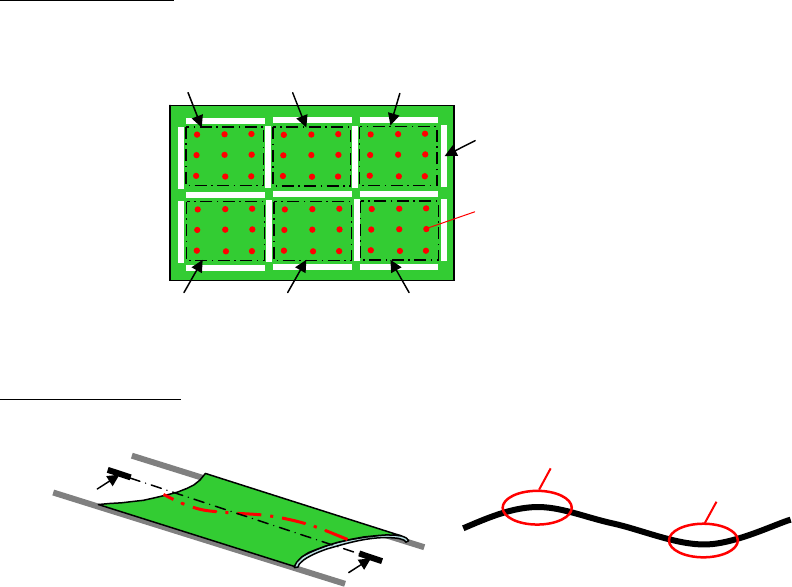

图案弯曲补正
:
对每个图案的测定点进行弯曲补正。
(
参照下图
)
无法补正的弯曲形状
例
)
曲面有起伏的基板
缝隙
图案 1 图案 2 图案 3
图案 4 图案 5 图案 6
测定部位
A
A
向上弯曲
向下弯曲
A – A 断面
