NPM-W2 2016.1118 - 108 - C-4 提高轻量 16 吸嘴贴装头的性能 Factory 工作台 ±0.025 mm 贴装对应 提高贴装精度。 (±0.025 mm (Cpk ≧ 1): 下述贴装条件时 ) 进行 ±0.025 mm 贴装专用的参数设定。 也可同时选择 ｢ 03015 贴装对 应 ｣ ，但 03015R 的贴装精度是 ±0.03 mm(Cpk ≧ 1) 。 ＜贴装条件＞ 对象贴装头 轻量 16 吸嘴贴 …
NPM-W2 2016.1118
- 107 -
C-2
希望补正基板高度
(
弯曲
)
，提高贴装、点胶品质。
On-site
工作台
高度传感器
高度传感器对应贴装头、点胶头。
对应贴装头和点胶头时，各自功能不同。(功能无法通用。)
＜基板弯曲补正(贴装头)＞
测定基板全体的高度(弯曲)，控制贴装高度。
测定时间: 3.0 s (在 750 × 510 mm 基板测定 9 点的最佳条件下)
高度传感器，请选择安装在生产线前端的 NPM-W2。
单轨传送带规格时只选择前侧，双轨传送带规格时请选择前侧和后侧。
「贴装头 + 贴装头」以外的工作头构成时，基板弯曲补正功能无效
。
所测定的数据，传送到下游的 NPM-W2。
※ 对于每夹紧基板时弯曲形状会发生变化的基板，请另行商洽。
＜基板局部范围的高度补正(点胶头)＞
在描绘点胶位置附近的复数点测定基板高度(弯曲)，补正为最佳的点胶嘴高度。
测定时间: 0.5 s (在 30 × 30 mm 测定 4 个角部的最佳条件下)
可以补正打点点胶时的点胶嘴高度。(局部范围)
高度传感器，请选择安装在搭载了点胶头的轴。
不进行测定数据的传接。
详细请参照「4.7 识别单元构成」。
Customer
高度传感器的校正治具
进行高度传感器的直线性和偏移量校正。
第一次购买高度传感器时需要购买此治具。
与 NPM-W, NPM-D3/ D2/ D/ TT, AM100 可以通用。
C-3
希望在独立机种切换时交换台车。
Factory
工作台
独立机种切换对应单元
:
前侧
独立机种切换对应单元
:
后侧
双轨传送带规格时的选购件。
可在独立机种切换时，进行台车的交换。请选择使用交换台车的工作台。(不能单独选择后侧选购件。)
※ 选择此选购件的工作台，不能安装安全盖。
※ 点胶头的工作台也可以安装此选购件，但是此情况下请安装交换台车。
※ 检查头的工作台不能安装此选购件。
NPM-W2 2016.1118
- 108 -

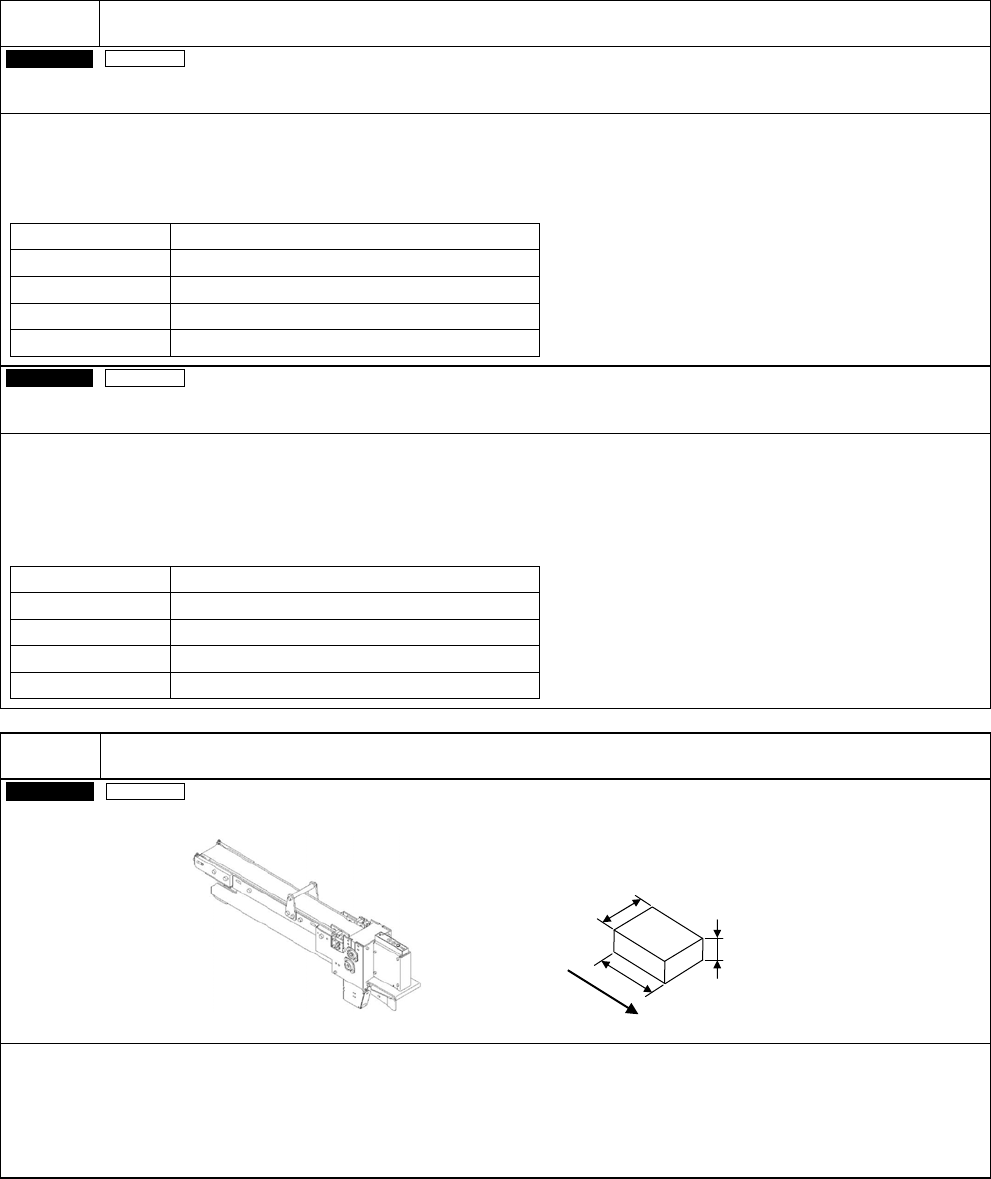

C-4
提高轻量
16
吸嘴贴装头的性能
Factory
工作台
±0.025 mm
贴装对应
提高贴装精度。(±0.025 mm (Cpk≧1): 下述贴装条件时)
进行±0.025 mm 贴装专用的参数设定。
也可同时选择
｢03015 贴装对应｣，但 03015R 的贴装精度是±0.03 mm(Cpk≧1)。
＜贴装条件＞
对象贴装头 轻量 16 吸嘴贴装头
生产模式 高生产模式: OFF
对象元件 治具芯片(1005)
贴装角度 只限 0°, 90°, 180°, 270°
元件识别 贴装角度识别
Factory
工作台
03015
贴装对应
对应 03015 贴装。(±0.03 mm (Cpk≧1): 下述贴装条件时)
进行 03015 专用的参数设定。
03015 芯片贴装，需要「276CS (或者 276CSN) 吸嘴」以及 4 mm 薄型编带供料器(4W1P)。
03015R 不是 2D 检查头的检查对象。
＜贴装条件＞
对象贴装头 轻量 16 吸嘴贴装头
生产模式 高生产模式: OFF
对象元件 03015R(Panasonic 制)
贴装角度 只限 0°, 90°, 180°, 270°
元件识别 贴装角度识别
C-5
希望在传送带上整列排出
NG
元件。
Customer
工作台
元件排出传送带
元件对应尺寸
Max. W 42 × L 60 mm
T = 1 mm ~ 10.5 mm
元件的形状
①
水平面放置时，
在下面不可有超
0.3 mm
的空隙。
②
与高度相比底面小等情
况，不易颠倒的形状。
在排出识别为 NG 元件时使用。
只对应 8 吸嘴贴装头、3 吸嘴贴装头
。
会占有 4 条供料器槽。
在 13 站供料器座也可安装。
在选择双式托盘供料器的工作台不可安装。
传送带方向
W
T
L
NPM-W2 2016.1118
- 109 -
C-6
希望在卸下工作头状态下进行生产。
Customer
无工作头附件
在保养维护工作时卸下工作头的状态时，在另一侧工作头进行生产时所必需的附件。
(通常在卸下工作头的状态下，设备不能运转。)
在前后两侧安装此附件时，可以传送基板。
Customer
安全盖
:
前侧
安全盖
:
后侧
(
交换台车规格
)
请必须选择安全盖。(安装交换台车时不需要。)
是 NPM-W2 专用。
※ 安装独立机种切换对应单元的工作台，不能安装安全盖。
这时，请安装交换台车。
C-7
管理和保管拆卸下的贴装头。
Customer
贴装头台
(
可放
2
个贴装头
)
贴装头交换后，在保管卸下的贴装头时使用。
1 台贴装头台可以保管 2 个贴装头。
是 NPM 系列专用。
