6-16 Samsung Component Place r SM471 Administrator's Guide 합니다 . <Array Skip /Work Tools> 영역 All S kip: 모든 어레이 PCB 에 대해서 작업을 생략합니다 . All Work(No Skip): 모든 어레 이 PCB 대해서 작업합니다 . Skip: ‘ Array No ’ 에디트박스에…
6-15
Board
정의
으로 표시합니다.

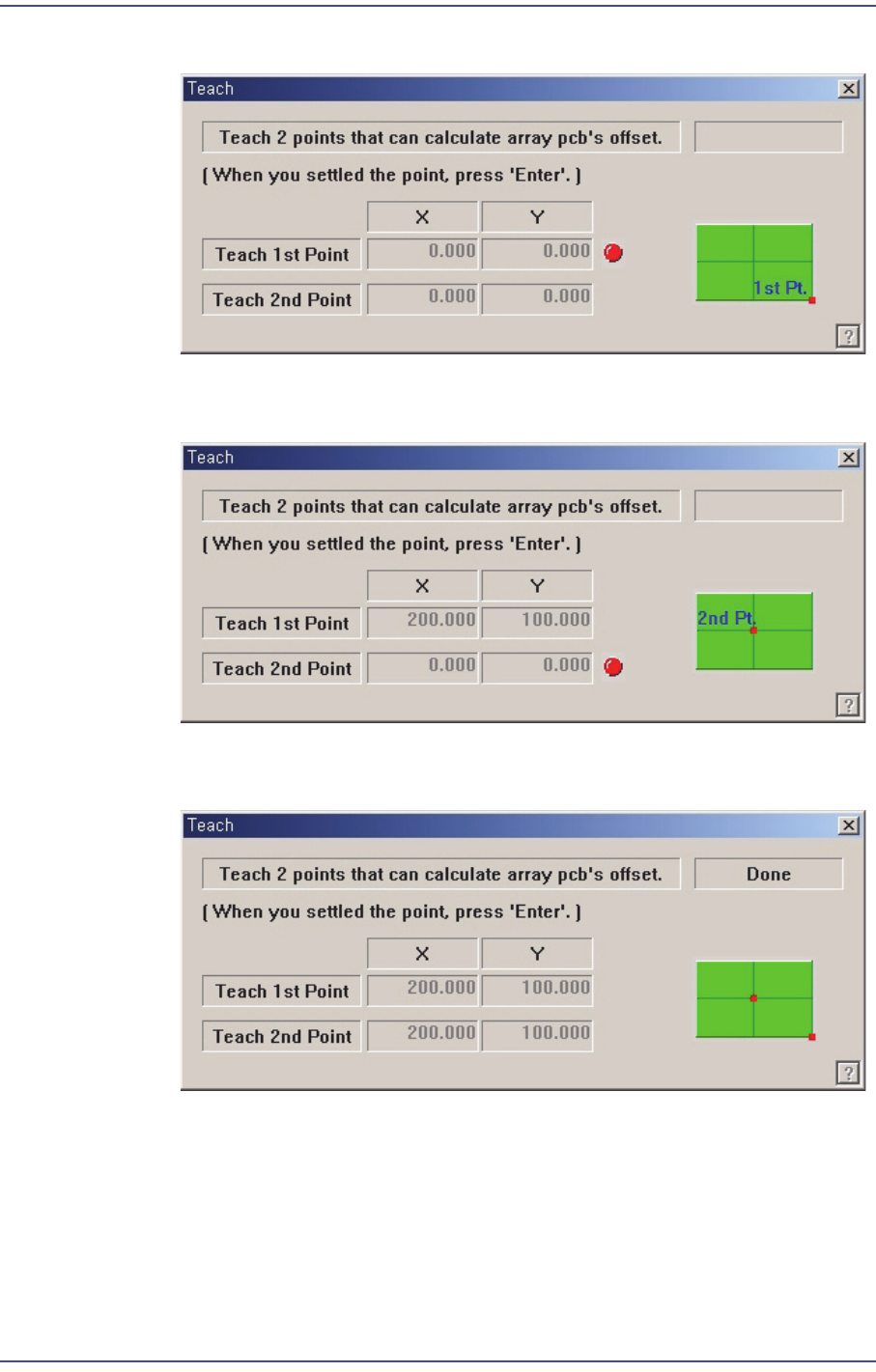

Array PCB내의 소형PCB 1번의 원점
을 티칭합니다. 티칭 후, “Enter”키를
누르면 다음 화면을 표시합니다.
Offset을 결정
할 수 있는 위치에 있는 소형PCB의 원점을 티칭합니다. 티칭
후, “Enter”키를 누르면 다음 화면을 표시합니다.
“Enter”키
를 누르면 Array PCB오프셋 티칭이 완료됩니다.
<A
pply> 버튼
설정된 대로 Array
PCB데이터를 자동으로 생성합니다.
<5. Add Va
lue> 영역
<1. Array> 영역
의 그리드 행에 더할 X, Y, R값을 설정합니다. 더하고자 하는 값
을 설정한 다음 <Add> 버튼을 클릭하면 그리드의 해당하는 행에 설정한 값을 더
6-16
Samsung Component Placer SM471 Administrator's Guide
합니다.
<Array Skip
/Work Tools> 영역
All S
kip: 모든 어레이 PCB에 대해서 작업을 생략합니다.
All Work(No Skip): 모든 어레
이 PCB 대해서 작업합니다.
Skip: ‘Array No’
에디트박스에 입력된 번호의 어레이 PCB에 대해서 작업
을 생략합니다.
Work ‘Array No’에
디트박스에 입력된 번호의 어레이 PCB에 대해서 작업
합니다.
<
Update> 버튼
어레이 설정 데이터
를 저장하고 “PCB Array” 대화상자를 닫습니다.
<
Cancel> 버튼
어레이 설정 데이터
를 저장하지 않고 “PCB Array” 대화상자를 닫습니다.
6.3. Fiducial Mark 설정
PCB기판에 Fiducial Mark가 있는 경우, Fiducial Mark의 위치와 Mark 데이터를 설정
합니다.
Fiducial Mark는 PC
B의 틀어짐을 인식하고, 보정하기 위한 PCB상의 마크입니다.
Fiducial Mark가 없는 PCB는 상대적으로 장착정도가 떨어집니다.

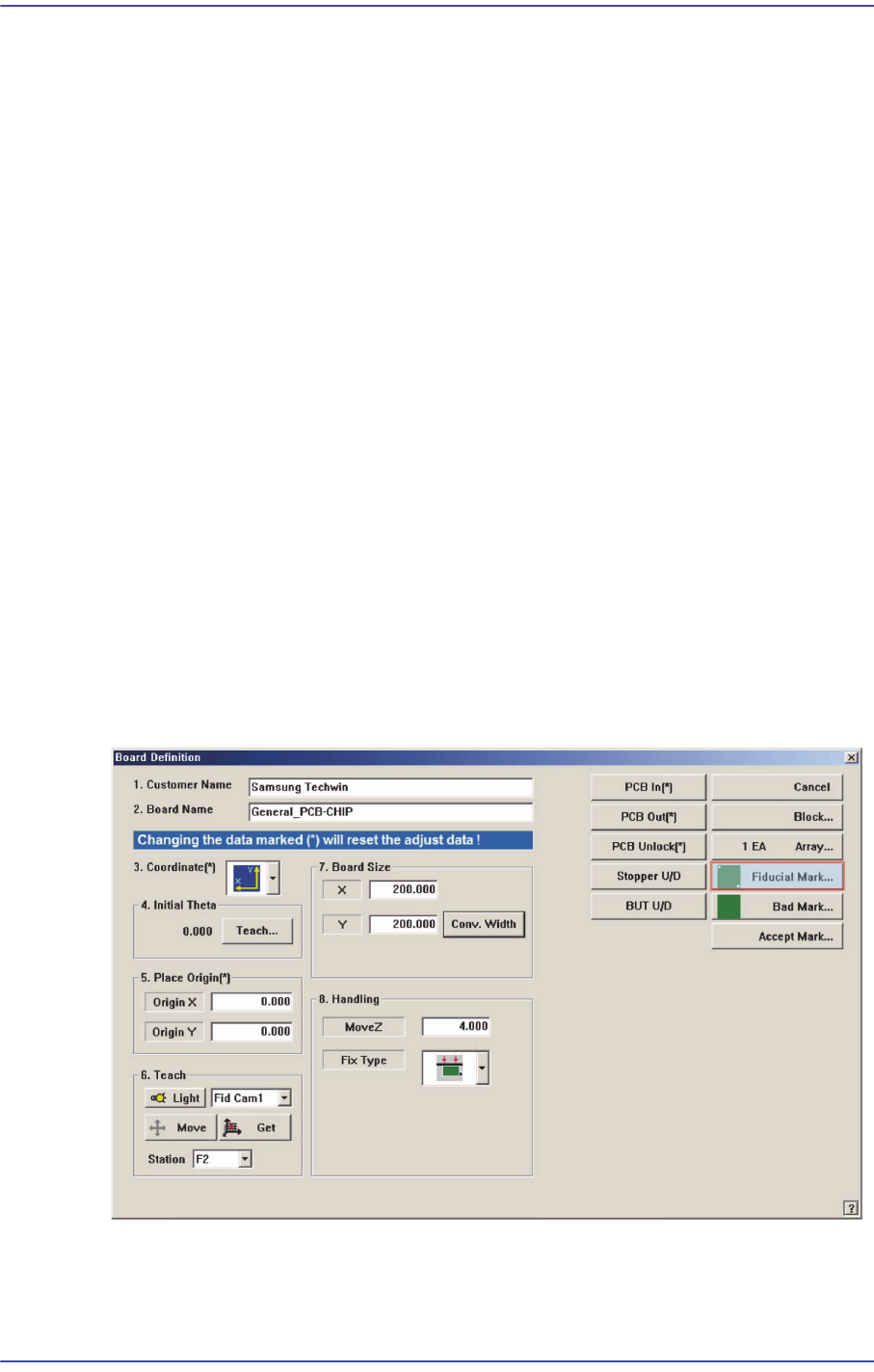

<Fiducial Mark…> 버튼을 클릭하
면 다음과 같은 대화상자가 표시됩니다.
6-17
Board
정의
그림
6.4
“
Fiducial Position & Mark
”
대화상자
<Block Select> 콤보박스
멀티 PCB인 경우.
“보드 정의
” 대화상자에서 선택한 모델이 자동으로 선택되며, 해당 콤보박
스는 비활성화됩니다.
Block P
CB인 경우
설정할 모델
을 선택한 후, 다른 항목들을 설정하십시오.
<1.
Position Type> 콤보박스
Fiducial Mark는 1점, 2점, 3점을 선
택하여 사용 할 수 있습니다.
1점을 선택
하는 경우라면, PCB의 X,Y의 틀어짐 을 보정할 수는 있으나 Theta(
