Align Option데이터를 설정합니다.
<GA
P> 버튼
Ball 배열
에서 비어 있는 Ball이 있는 경우에 비어 있는 Ball을 설정합니다.
<Grid Type>이 “Regular”인 경우에만 활성화됩니다. 이 버튼을 클릭하면
다음과 같은 대화상자가 표시됩니다.

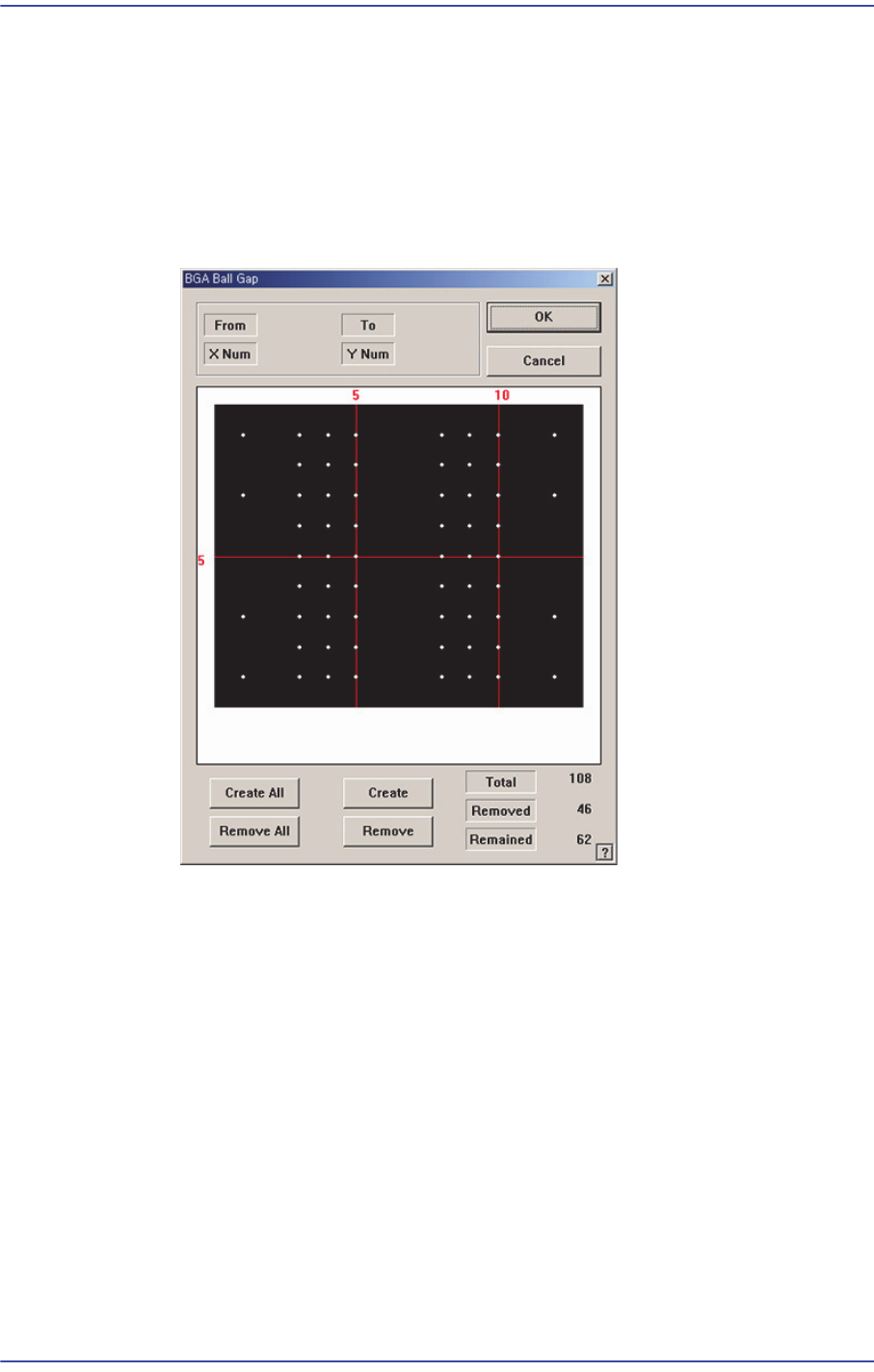

그림
7.27
“
BGA Ball Gap
”
대화상자
바둑판 모양은 현재 Ball의 상태를 표시합니다. 흰색은 Ball을 나타냅니다.
이 상태에서 특정 영역의 Ball을 제거하려면 먼저 , 선택하려는 영역을 지정
해야 합니다.
선택하려는 영역
은 마우스의 왼쪽 버튼을 누른 상태에서 드래그한 후 놓으
면 설정됩니다. 선택된 영역의 Ball은 색상이 변합니다.
다음은 (3, 2) Bal
l에서 (4, 3) Ball까지 X방향으로 2개, Y 방향으로 2 개 총 4
개의 Ball이 선택된 화면을 표시합니다 .
7-73
부품
등록

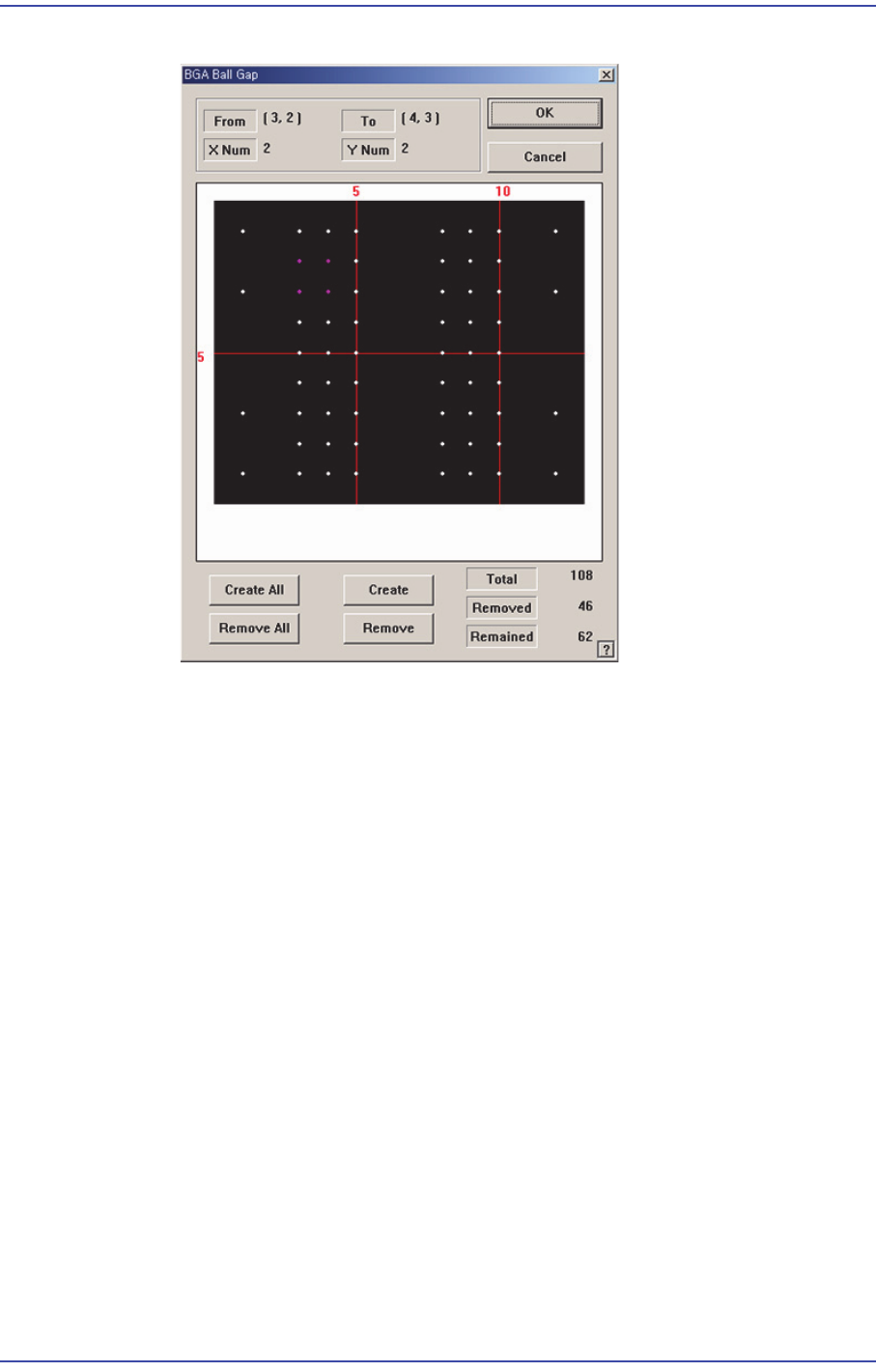

그림
7.28
“
BGA Ball Gap-
볼이
선택된
상태”대화상자
<Create All> 버튼
모든 Ba
ll을 생성합니다.
<
Remove All> 버튼
모든 Ba
ll을 제거합니다.
<Cre
ate> 버튼
선택된 영역의 Ball 을 생
성합니다.
<
Remove> 버튼
선택된 영역의 Ball 을 제
거합니다.
위의 그
림에서 선택한 영역의 Ball을 Remove 했을 때의 화면은 다음과
같습니다.
7-74
Samsung Component Placer SM471 Administrator's Guide

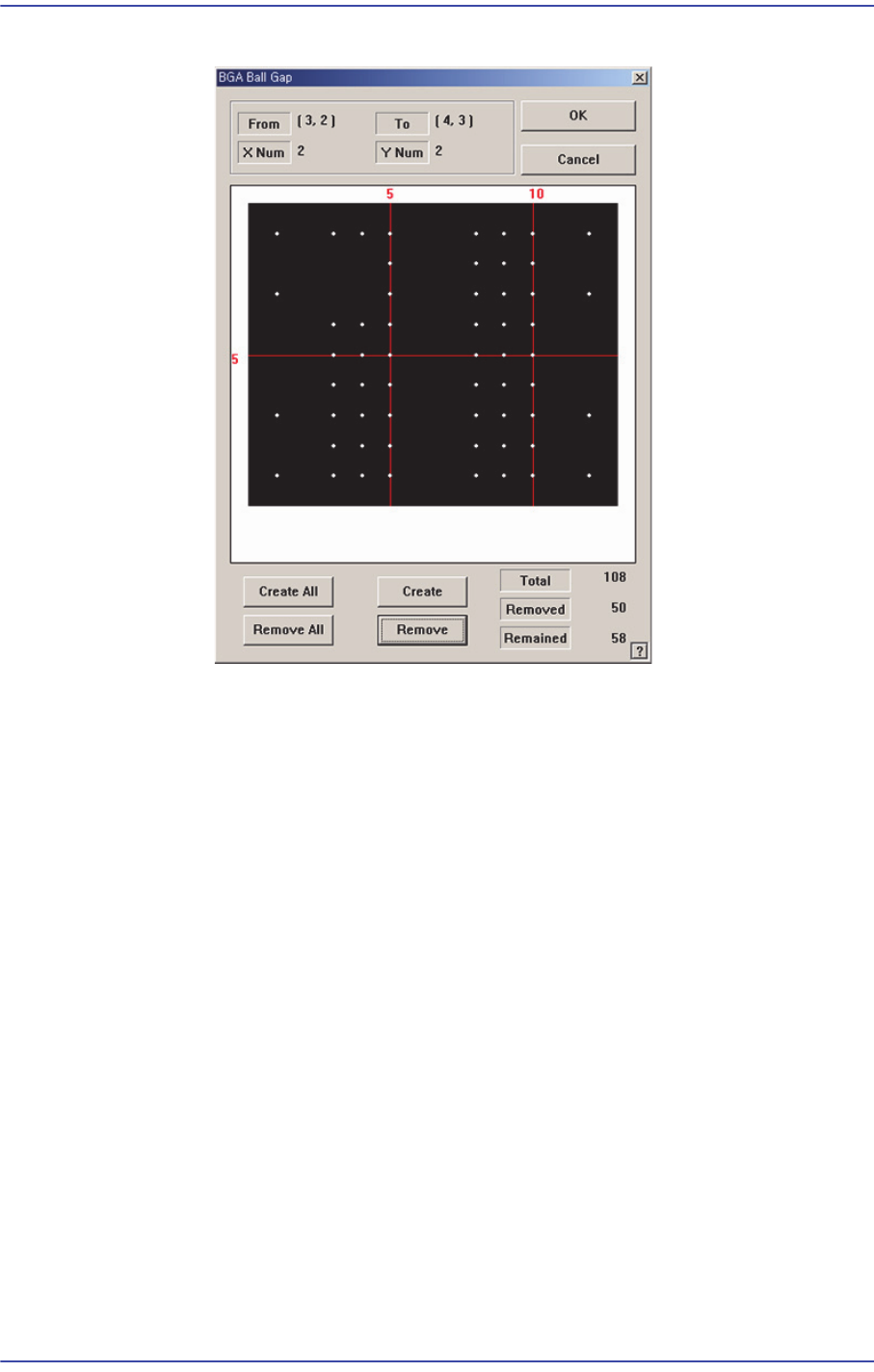

그림
7.29
“
BGA Ball Gap-
선택한
영역의
볼을
제거한
상태”
대화상자
<OK> 버튼
설정한 Ball Gap상태를 저장하
고 대화상자를 닫습니다.
<Cancel>
버튼
설정한 Ball Gap상태를 무시하
고 대화상자를 닫습니다.
<Direction Mark> 버튼
BGA의 방향
을 설정합니다.
