7-59 부품 등록 <Direction Mark Parameter> 영역 <Type> 콤 보박스 None: Direction Mark 가 없 습니다 . Triagle: Direction Mark 가 Triangle 일 때 선택 합니다 . Circle: Direction Mark 가 Circle 일 때 선택 합니다 . H MARK: Direction Mark 가 H…
7-58
Samsung Component Placer SM471 Administrator's Guide
<Extra Parameter> 탭 대화상자의 <Body Sub Sample> 에디트박스에는0~10
까지 값을 설정할 수 있습니다.
여기에 설정하
는 값은 SMVision 창에서 부품의 Outline을 생성할 때의 세밀
함을 결정합니다.
만일, SMVision 창에 보여지
는 이미지가 노이지가 많거나 뚜렷하지 않다면
‘0’ 인default 값으로 설정하십시오.
그렇지 않고 이미
지가 선명하여 부품의 외곽을 명확하게 구분을 할 수 있다
면, 부품의 Outline을 세밀하게 생성할 수 있습니다.
그러나, 너무 값을 크게하
여 Outline이Rough 하게 되면 정확하게 부품을 인
식하지 못 할 수 있습니다.
1- 가장 세밀한 Outline
10 – 가장 Rough 한Outli
ne
1: Polygon Toolbar
Polygon Toolbar 버튼
부품을 인식
할 경우, 십자선을 마우스로 드래그하여 부품의 인식 중심을
지정할 수 있습니다.
이때, 기본
적으로는 카메라의 중심이 부품의 인식중심이 됩니다. 인식
하려는 폴리곤 부품을 인식중심(원점)을 십자선의 중심과 일치시키십
시오. 그러면, 십자선의 중심이 폴리곤 부품을 찾으려는 영역의 중심이
됩니다.
<Direction Mark> 버튼
부품의 장착 방향
을 설정합니다.
7-59
부품
등록
<Direction Mark Parameter> 영역
<Type> 콤
보박스
None: Direction Mark가 없
습니다.
Triagle: Direction Mark가 Triangle일 때 선택
합니다.
Circle: Direction Mark가 Circle일 때 선택
합니다.
H MARK: Direction Mark가 H
MARK일 때 선택합니다.
<Thre
shold> 에디트 박스
SMVision 창을 통해 보여지
는 영상은 각각의 픽셀로 구성됩니다. 그
각각의 픽셀은 보여지는 밝기의 정도에 따라0~255까지의 고유한 값
을 가집니다.
여기서 ‘임계
치’란 각각의 픽셀을 흰색으로 인색할 것인지 검은색
으로 인식할 것인지를 구분하는 경계값을 의미합니다.
에디트박스에 수치
를 입력하여 값을 조정할 수 있습니다.
<Threshold> 값을 자동으
로 설정하는 경우 <Auto> 체크박스를 체크
합니다.
<Size X>
에디트 박스
7-60
Samsung Component Placer SM471 Administrator's Guide
영역의X 방향 크기를 표시합니다.
<Size
Y> 에디트 박스
영역의Y 방향 크기를 표
시합니다.
<Pos X> 에디
트 박스
영역 중심의X좌표를 표
시합니다.
<Pos Y> 에디
트 박스
영역 중심의Y좌표를 표
시합니다.
<R
otation> 콤보 박스

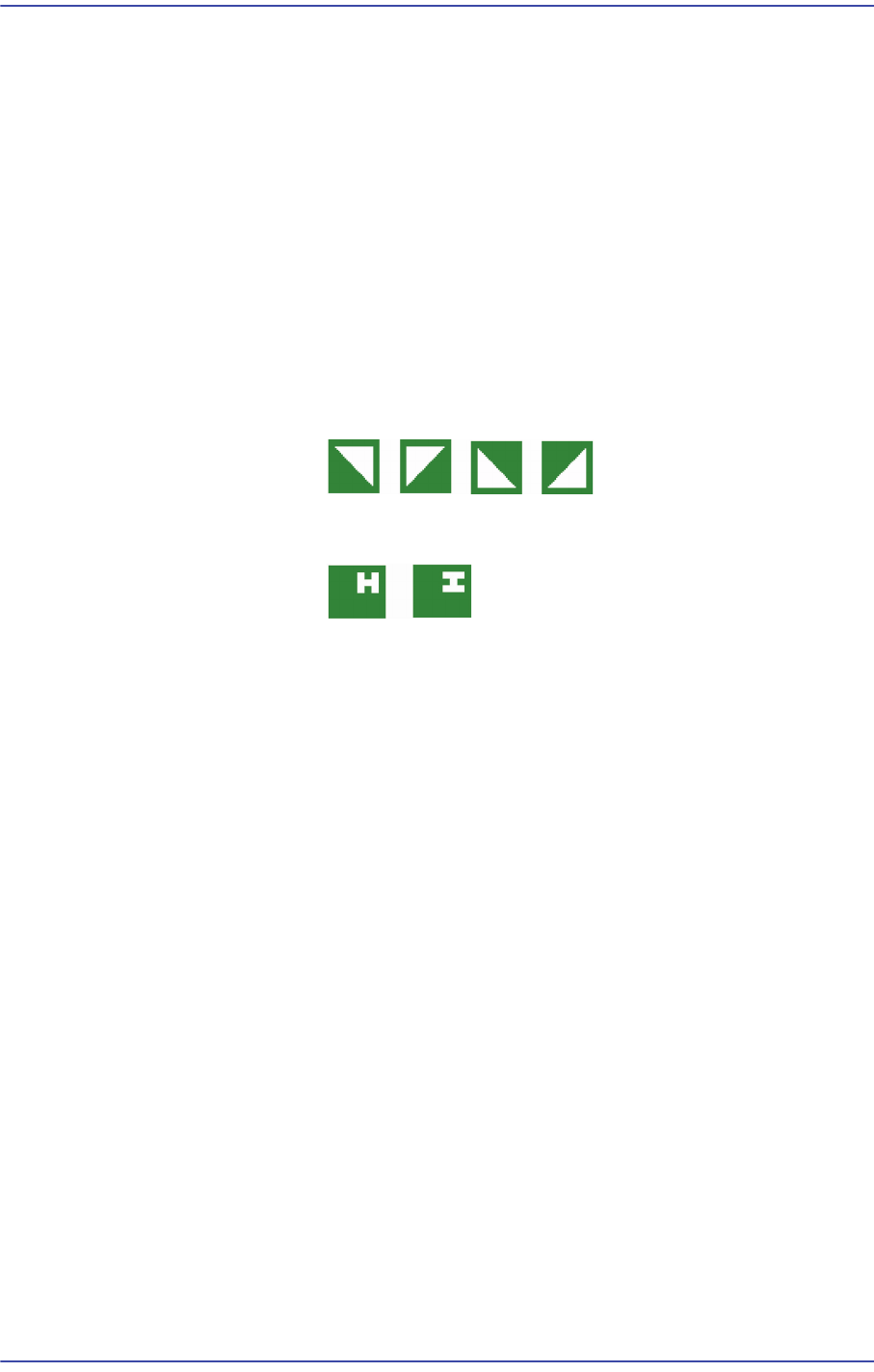

Direction Mark의 회전각
도를 선택합니다. Direction Mark의 Type에
따라 다음과 같은 회전각도를 선택할 수 있습니다.
Triagle :
Circle : 각도
를 선택할 수 없습니다.
Triagle :
<Out
line> 버튼
설정한 Align 데이
터를 사용해서 부품의 외곽형상을 SMVision창에 표시
합니다.
<OK> 버튼
Align 데
이터를 저장하고, 대화상자를 닫습니다.
<Cancel>
버튼
부품의 Al
ign 데이터를 무시하고, 대화상자를 닫습니다.
<M
ove> 버튼
부품을 수동
으로 흡착(Pickup)하여 부품 인식 테스트를 하기 위해서 사용됩니다
. 자세한 사항은 " 공통Align Data" 참조하시기 바랍니다.
<T
est> 버튼
설정한 Align 데이
터를 사용해서 부품 인식 테스트를 실시합니다. 자세한 사항
은 "공통Align Data" 참조하시기 바랍니다.
<
Make Image> 버튼
부품을 분
할인식한 후, 분할인식한 이미지를 조합하여 MMI가 인식하는 부품의
형상을 SMVision창을 통해서 보여줍니다 .
<I
mage Capture> 버튼
