13-12
Samsung Component Placer SM471 Administrator's Guide
<Use Dump Conveyor> 체크박스
덤프 컨베이어의 사용 여부를 설정합니다. 체크박스를 택해야 덤프
베이어 관련 항목을 설정 있습니다.
<User Defined Dumpbox> 영역
사용자가 설치한 User Dump Box 관련된 데이터를 설정합니다. 사용자가
치할 있는 User Dump Box 개수는 최대 8 개입니다.
사용자가 설치한 덤프박스는 버리는 부품이 비싸거나 분류가 필요한 부품일
, 사용자가 임의로 장비 내부에 덤프박스를 설치하고 부품의 에러가 발생할
경우, 여기에서 설정한 덤프박스에 부품을 버릴 있도록 하기 위한 것입니다.
User Dump Box 설정한 , Feeder대화상자에서 해당 부품을
공급하는 Feeder Dump항목을 User Dump”로 설정하지 않을
경우, Default System default Dumpbox 지정됩니다.
User Dump Box 설정하는 방법은 다음과 같습니다;
1. <User Defined Dumpbox> 영역에서 <Use> 체크박스를 선택하고, Teaching
Box 이용하여 해당 User Dump Box 설치된 곳으로 헤드를 동시키십
시오.
2. <Teach> 영역의 콤보박스에서 Fid Cam 선택하고 Teaching Box 이용
하여 정확히 User Dump Box 중심과 SMVision 창에 보여지는 Fiducial
Camera 십자선 중심을 맞추십시오.
3. <Get> 버튼을 클릭하여 현재의 표값을 입력하십시오.
4. 변경된 값을 반영하기 위해서 <Update> 버튼을 클릭하십시오.
Update , Feeder 대화상자에서 User Dump 용하는 부품을 공급하는
Feeder Dump항목을 User Dump”로 선택하십시오.
<User defined DumpBox - No>
User Dump Box 번호를 표시합니다.
< User defined DumpBox - Use>
해당 User Dump Box 사용 유무를 설정합니다.
< User defined DumpBox - X>
해당 User Dump Box X 위치를 설정합니다.
< User defined DumpBox - Y>
해당 User Dump Box Y 위치를 설정합니다.
13-13
System Setup
< User defined DumpBox – Release Z>
해당 Use
r Dump Box Dump , Head Z축의 높이를 설정합니다.
<Upda
te> 버튼
설정한 데이터
장비로 전송하고, 대화 상자를 닫습니다.
<Cance
l> 버튼
설정한 데이터
무시하고, 대화 상자를 닫습니다.

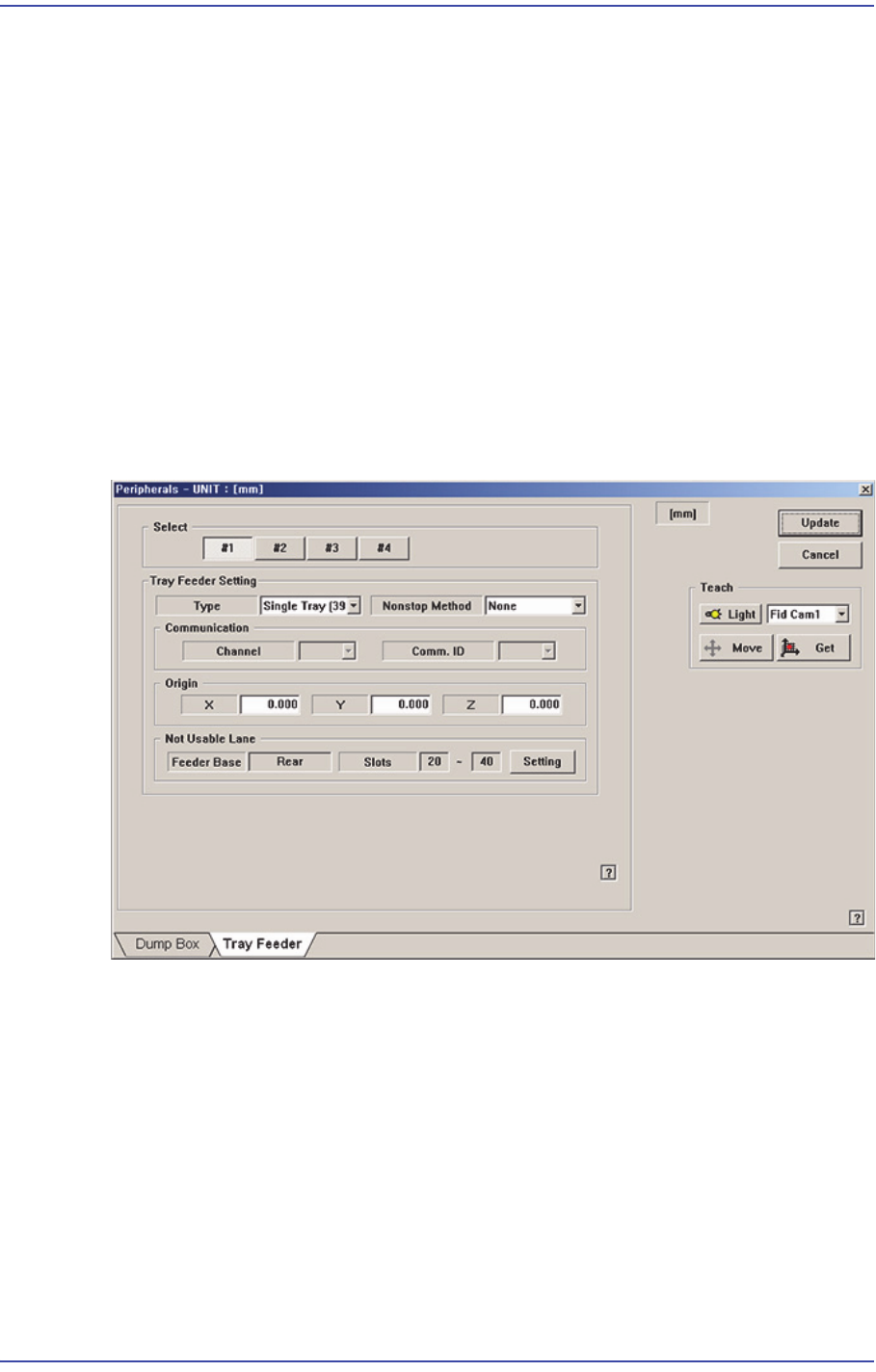

13.3.2. <Tray Feeder> 화면
Tray Feeder 관련된 데이터를 설정합니다. 탭을 선택하면 다음과 같은 대화상
자가 표시됩니다.
그림
13.8
Accessory
대화상자
Tray Feeder
대화상자
<Select> 옵션버튼
Tray Feeder Unit
택합니다. 선택 가능한 Tray Feeder Unit 1 – 4 입니다.
, 모두 4개의 Tray Feeder 설치
있습니다. (장비와 통신이 가능한 Type
Tray 최대 2개까지 설치가 가능합니다)
<Tray Feeder Sett
ing> 영역
Tray Feeder 관련
설정을 합니다.
<Ty
pe> 콤보박스
설정한 Tray Fe
eder Unit Type 택합니다. 선택 가능한 Type 다음과
같습니다.
13-14
Samsung Component Placer SM471 Administrator's Guide
Single Tray[39321]: Feeder Base 설치하는 Single Tray입니다.
NONE: Tray 설치되지 않았음을 의미합니다.
<Use Non Stop Func.> 콤보박스
Non-Stop 기능의 사용 여부를 설정합니다.
None: Nonstop 기능을 사용하지 않음.
Master/Slave: 하나의 랙을 마스터로 사용하고 나머지 랙을 슬레이브로
사용함.
Master/Master: 하나의 랙을 사용하다가 부품이 소진될 때까지 사용하다
다른 랙을 사용 .
<Communication> 영역
RS-232C통신과 관련된 데이터를 설정합니다.
<Channel> 보박스
RS-232C통신 채널을 선택합니다. 장비에는 2개의 채널이 사용 가능합
니다. 중복이 되지 않도록 설정하십시오.
<Comm. ID> 콤보박스
통신 ID 선택합니다. 사용 가능한 ID 1 – 3입니다. 현재는 ID 1
원하므로, ID 1 설정하여 사용하십시오.
<Origin> 영역
선택된 Tray Feeder Unit 원점을 설정합니다. 원점은 장비 원점에서부
터의 오프셋 값입니다.
<Not Usable Lane> 영역
선택된 Tray Feeder Unit 사용할 , 해당 Tray 의해 유되는 Feeder Base
Unit Slot 설정합니다.
<Feeder Base> 콤보박스
Feeder Base 선택합니다. 선택 가능한 Feeder Base Front(전면 Feeder
Base), Rear( 후면 Feeder Base) 입니다.
<Lane> 에디트박스
Feeder Base Slot 설정합니다.
<Update> 버튼
설정한 데이터를 장비로 전송하고, 대화 상자를 닫습니다.
<Cancel> 버튼
설정한 데이터를 무시하고, 대화 상자를 닫습니다.
