8-12 Samsung Component Place r SM471 Administrator's Guide <Cancel> 버튼 대화상자를 종료합 니다 .
8-11
공급장치
설정
<Cancel>버튼
편집한 내용
을 저장하지 않고 대화상자를 닫습니다 .
<Z Teach> 버튼
Feeder의 흡
착점에 대한Z축 높이를 공압을 이용해 자동으로 측정합니다. 티칭
하려는 피더의 부품(피더의 흡착점)을 선택하고 티칭을 수행할 헤드를 <Teach>
영역의 <Device> 콤보박스에서 선택하십시오. 그리고, 선택된 헤드의 노즐 홀더
에 CN040노즐을 삽입한 후, 이 버튼을 클릭하십시오.
<Installed Feeder Only> 체크박
스
Feeder의 그
리드셀 영역에 설치된 Feeder의 목록만을 보여줍니다.
<Part Out
line> 체크박스

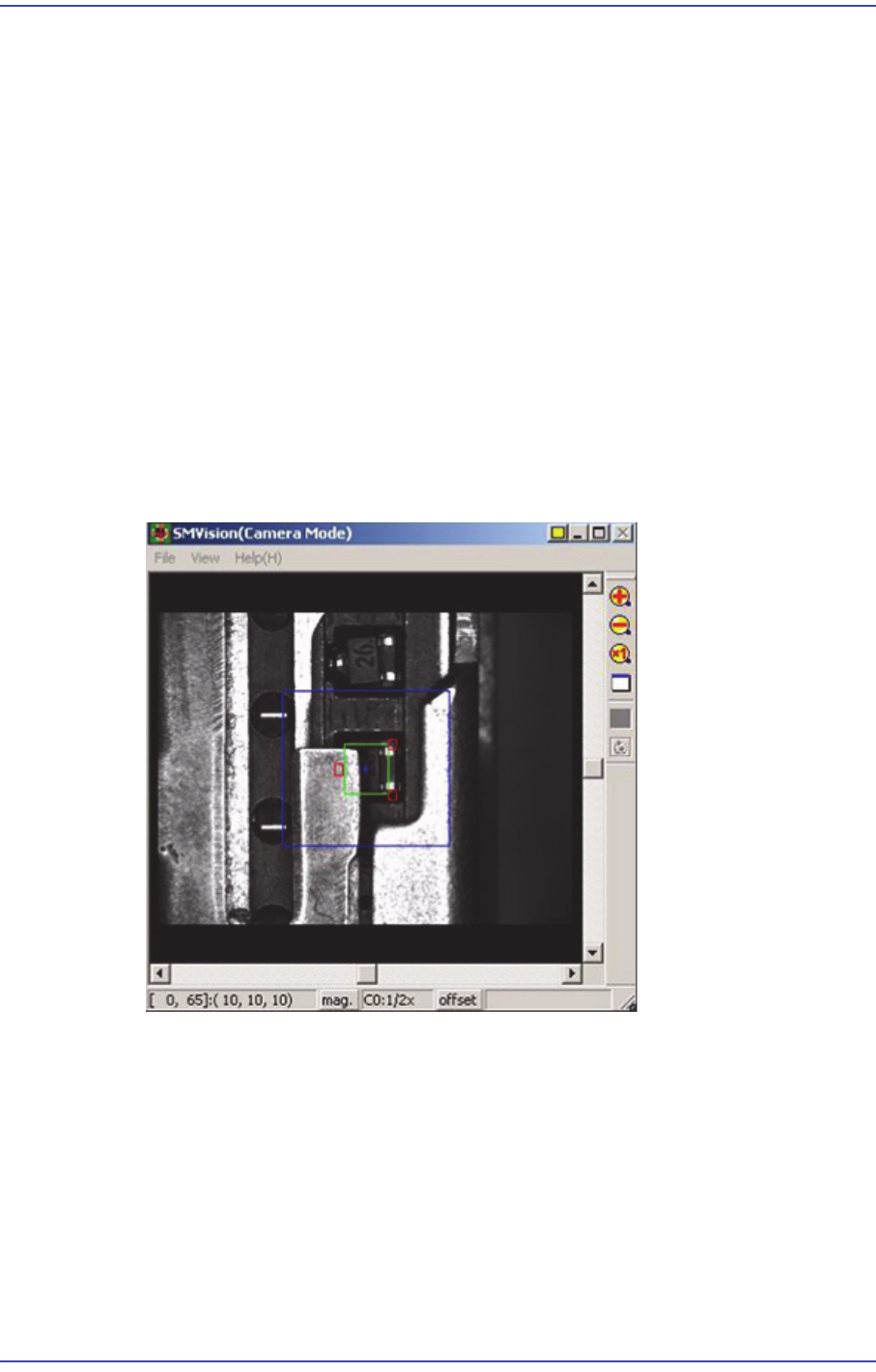

이 체크
박스가 선택된 경우, 흡착위치를 확인하기 위해서 Fiducial Camera를 해
당 피더의 흡착위치로 이동하면, SMVision 창에 해당 부품이 흡착되어지는 각
도를 감안한 아웃라인 이미지를 보여줍니다.
<Part → Of
fset> 버튼
이 버튼
을 클릭하면 현재 설치된 테이프 피더들에 의해 공급되는 부품들 중
Pickup Offset을 가지는 부품이 있는 경우, 자동적으로 해당 부품의 Pickup Offset
이 Pickup 좌표에 반영됩니다.

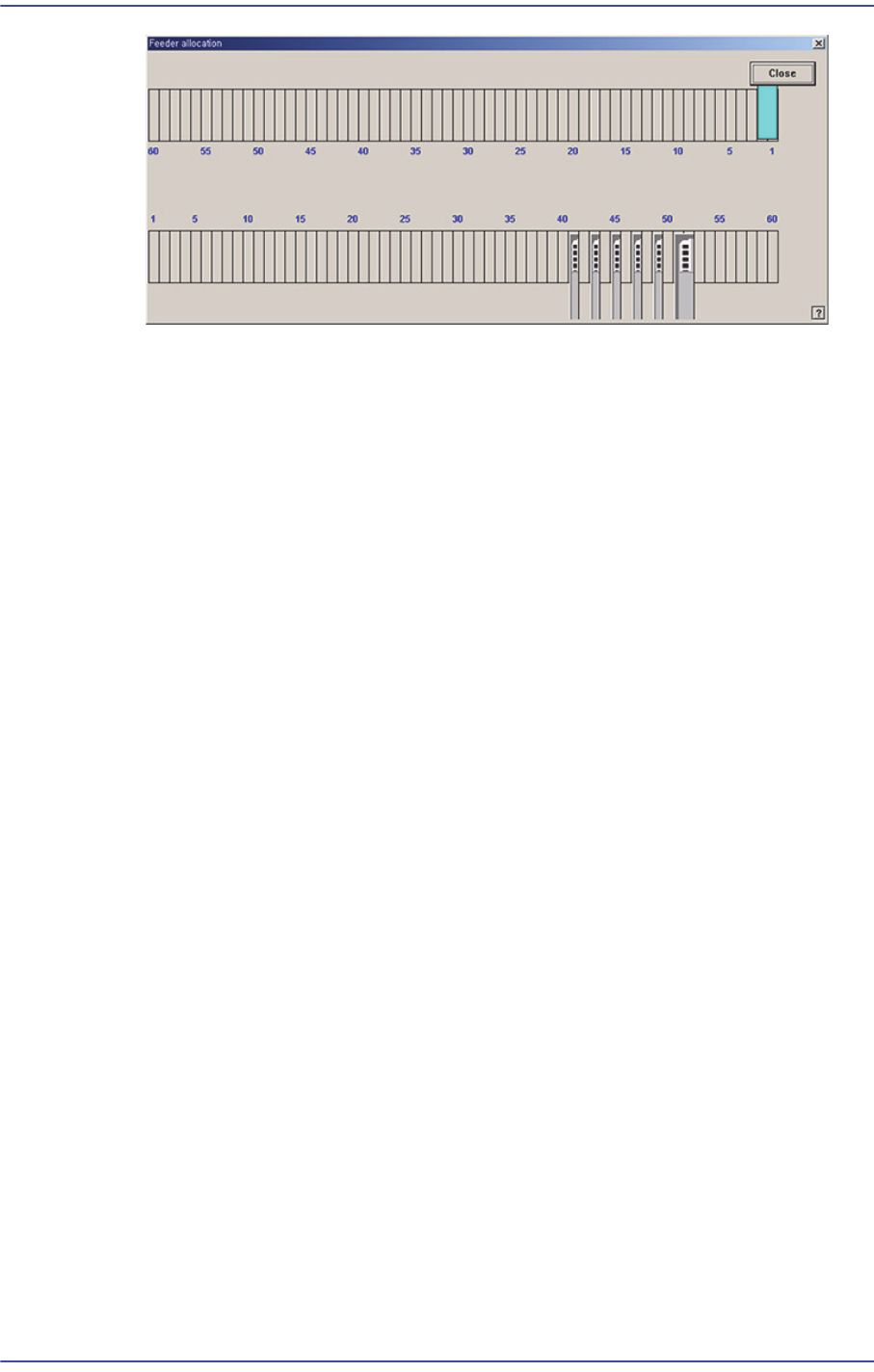

<Display> 버튼
실제 피
더베이스상에 설치된 피더의 형상을 그림으로 보여줍니다.
8-12
Samsung Component Placer SM471 Administrator's Guide
<Cancel> 버튼
대화상자를 종료합
니다.
8-13
공급장치
설정
8.1.2. Stick Unit
Stick Feeder를 설치하고, Stick Feeder 에 관한 데이터를 설정합니다. “Stick Unit”을
선택했을 때, 초기의 화면은 다음과 같습니다.
그림
8.5
“
Stick Unit
”
대화상자
1: Grid
영역
<Grid> 영역
<Type> 콤
보박스에서 선택한 Stick Unit에 따라 데이터를 생성하고 , 편집합니다
<N
o>열
스틱피더 슬롯
의 일련번호입니다. 다음은 스틱피더가 보유한 슬롯의 수입
니다. 슬롯 수만큼 일련번호가 생성됩니다.
Multi Sti
ck - 최대 10개
한 번에 최대 10개까
지 부품을 공급
<P
art> 열
해당Slot에 설치
할 부품을 선택합니다. <Part>열에 마우스를 클릭하면, 콤
보박스가 표시되는데 <1.2 Part>에서 등록된 부품 중 “Stick”으로 공급되는
부품리스트가 나타납니다. 이 리스트에서 설치할 부품을 선택합니다. 다음
은 <Part>열의 콤보박스에서 부품을 선택하는 화면입니다.
