Samsung Component Placer SM471 Administrator's Guide

 Import 되어진 SSA 파일을 이용해서 작업을 할 장비를 선택하십시오.

불러 올 장비(Imported Machine)를 선택

하십시오. 그리고 Placements의 해당

열(Row)의 이름이 맞는지 확인하십시오. 당사의 기준형식 (SSA Format) 일

경우에는 열의 이름을 변경할 필요가 없습니다.

 Import를 실행하

십시오.

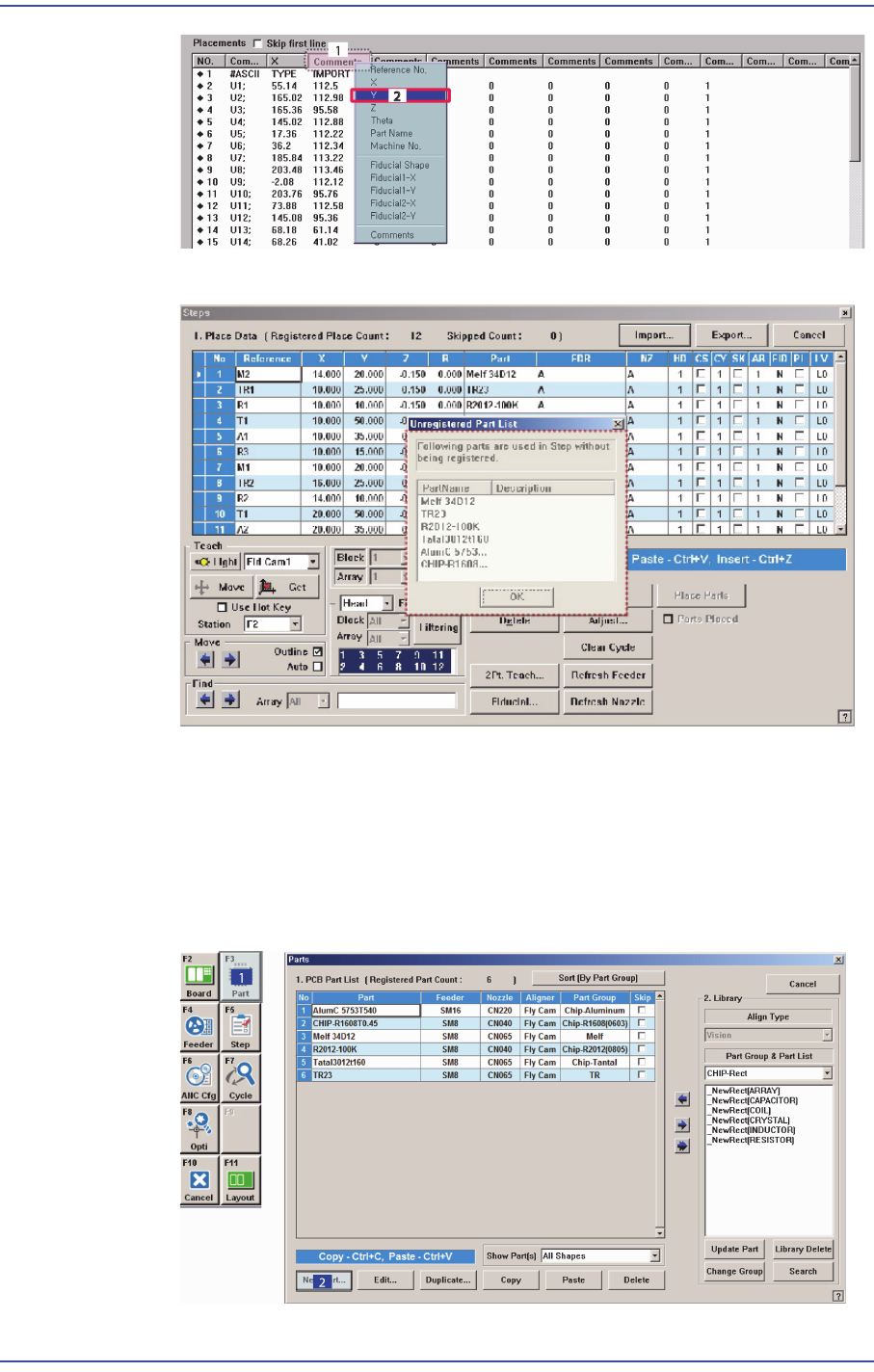

만일 당사의 기준

형식이 아닌 포맷이 파일을 불러 올 경우 다음과 같이 해당

열이 Comment로 표시됩니다. 열의 이름을 변경하고자 하는 열에 마우스 포

인터를 위치시키고 오른쪽 마우스 버튼을 클릭하여 메뉴가 표시되면 해당

이름을 선택하십시오. 이 때 불러들일 열에 해당되는 열의 이름이 없다면 열

의 이름을 Comments 로 설정하시기 바랍니다.

9-13

Step Programming

다음은 Import가 완료된 상태의 화면입니다.

 CAD 데이터

로부터 Import되어진 부품이 등록이 되어 있지 않은 경우, 미 등

록 부품을 등록 하여야 합니다.

장착되어지는 부품

의 데이터가 장비의 부품DB에 등록되지 않은 경우, 이

부품들의 리스트(등록되지않은 부품 리스트) 화면이 나타납니다. ‘부품등

록’ 하위메뉴의 “부품등록” 대화상자에서 이 리스트의 부품들을 등록시켜

주십시오.

9-14

Samsung Component Placer SM471 Administrator's Guide

 이미 Local Part DB에 등록이 된 부품은 위에서 보는 바와 같이 자동으로

등록이 됩니다. <New Part…> 버튼을 클릭하여 Part Editor 대화상자를 실

행합니다.

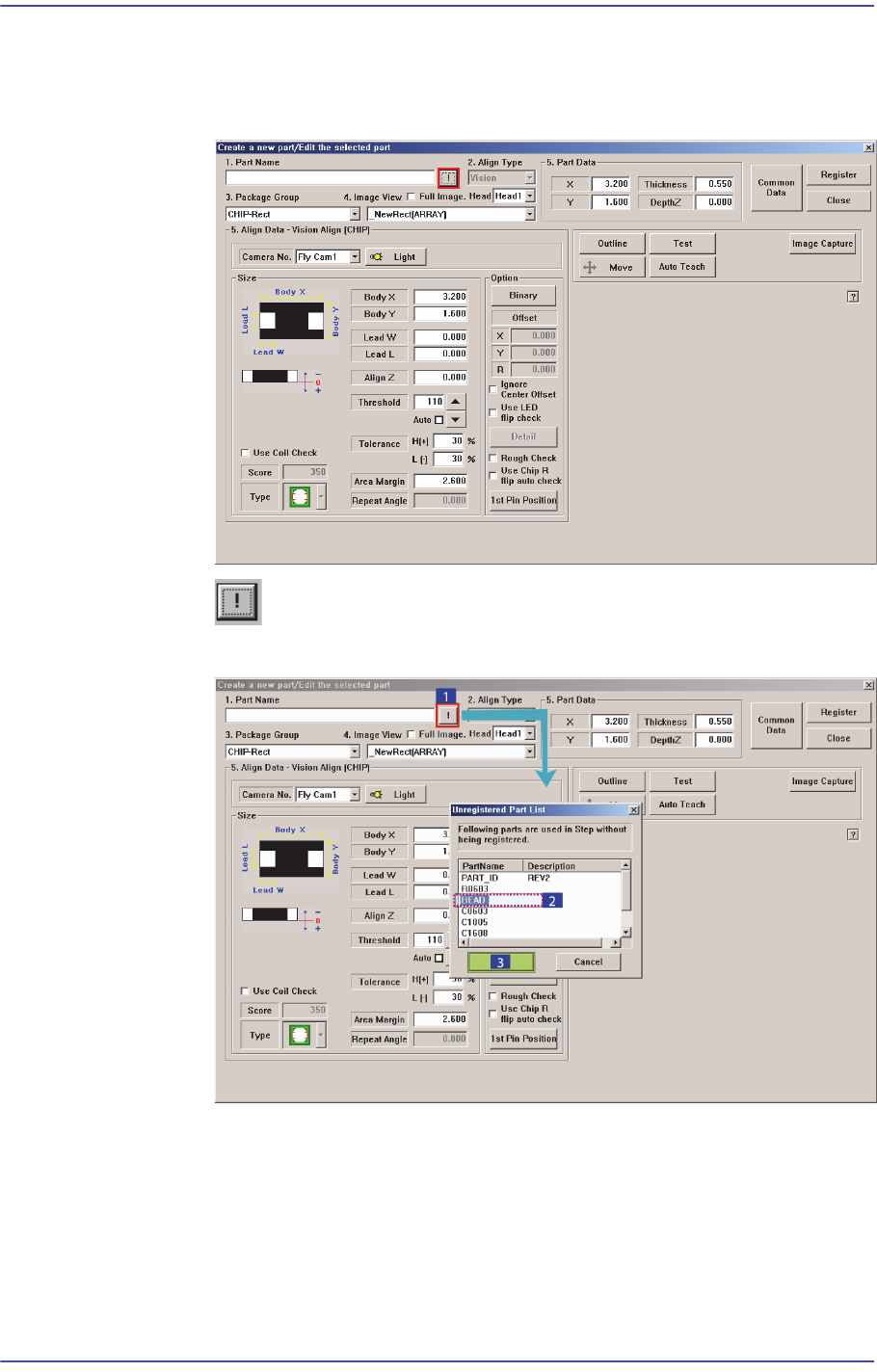

 버튼을 클릭하

면 다음 그림과 같이 등록되지 않은 부품의 리스트가

나타납니다.

 하나 또는 다수

의 부품을 선택하고 <OK>버튼을 클릭하면 <1.Part

Name> 에디트박스에 선택된 파일의 파일명이 입력됩니다.

 선택된 부품

에 해당되는 <Package Group> 을 선택하고 필요하다면 선택

된 부품 프로필을 선택된 부품에 맞게 부품정보를 수정하십시오.

 <Register> 버튼

을 클릭하여 부품을 PCB Part List에 등록하십시오.
