8-28 Samsung Component Place r SM471 Administrator's Guide (6) 피두셜 카메라가 최대한 이동 가능한 범위 내에서 피치 티칭을 할 포 켓을 선정하십시오 . 첫 번째 포켓과 멀리 떨어져 있는 포켓을 선택 할 수록 피치 값의 정밀도가 높아 질 수 있습니다 . 첫 번째 포켓과 피치 티칭 용 포켓 간의 간격 수 NX, NY 를 입 력하십 시오 …
8-27
공급장치
설정
(3) 첫 번째 포켓의 대각선 각 모서리 좌표들(1St-1, 1St-2)을 티칭하기 위
해서, 각 해당 위치에 피듀셜카메라를 이동시키고 해당 지점과 카메
라의 중심을 일치시킨 후, <Get> 버튼을 클릭하여 해당 위치들의 좌
표값들을 입력하십시오.
(4) 트레이
의 정확한 설치 Angle(기울기)을 얻기 위해 첫 번째 열의 하부
모서리 좌표의 위치로 피듀셜카메라를 이동시키고 해당 지점과 카메
라의 중심을 일치시킨 후, <Get> 버튼을 클릭하여 해당 위치의 좌표
값을 입력하십시오.
(5) 포켓 간의 피치 간격
을 얻기 위해 <Get Pitch> 버튼을 클릭하십시오.
주 의 반드시 위의
(2)
→
(3)
→
(4)
→
(5)
의 순서로 실시하십시오.
8-28
Samsung Component Placer SM471 Administrator's Guide

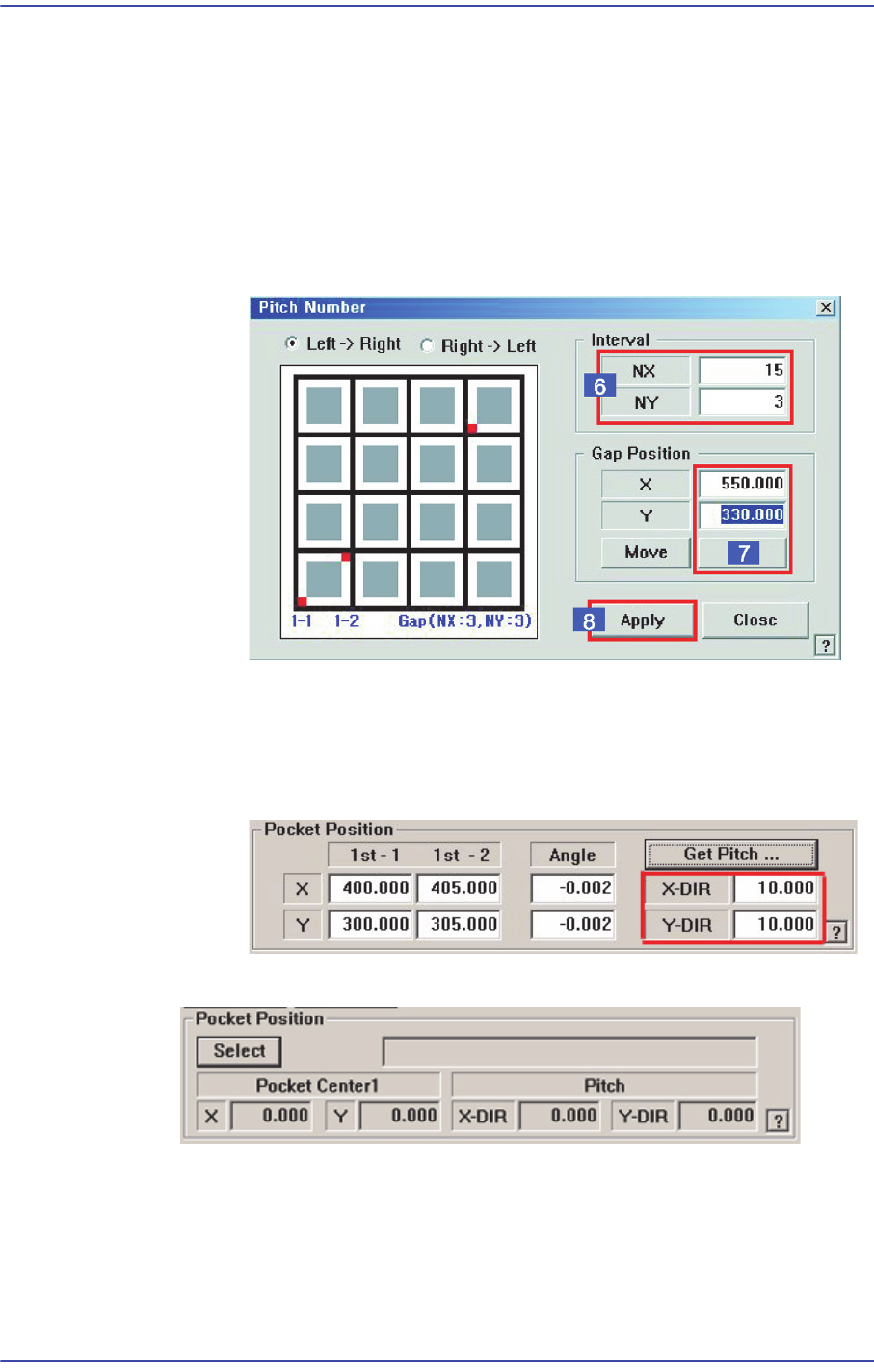

(6) 피두셜 카메라가 최대한 이동 가능한 범위 내에서 피치 티칭을 할 포
켓을 선정하십시오. 첫 번째 포켓과 멀리 떨어져 있는 포켓을 선택
할 수록 피치 값의 정밀도가 높아 질 수 있습니다.
첫 번째 포켓과 피치 티칭
용 포켓 간의 간격 수 NX, NY를 입력하십
시오.
NX = 티칭할 포켓
의 열 수 - 1
NY = 티칭할 포켓
의 행 수 - 1
(7) 포켓
의 위치를 <Get>버튼을 클릭하여 입력하십시오.
(8) <Apply> 버튼
을 클릭하여 다음과 같이 최종 피치값을 얻을 수 있습
니다. 단, 포켓 피치를 이미 알고 있는 경우에는 (6)~(8)의 과정없이
피치를 창에 직접 입력 할 수도 있습니다.
<Us
e JEDEC DB>
<Select>
버튼
JEDEC Tray DB로부
터 현재 작업하고자 하는 Tray 정보를 불러옵니다.
<Unit> 영역
편집할 Tray Unit을 선택합
니다.
8-29
공급장치
설정
버튼은 이전 Unit을 선택하고, 버튼은 다음 Unit을 선택합니다.
<Unit Type
> 캡션박스
선택한 Tra
y Unit의 Type 을 표시합니다. 해당 Tray Unit의 Type은 System에 설
정되어 있어야 합니다.
<Use
2 Tray> 체크박스
하나의 Pa
llet 에2개의 Tray를 놓아서 사용하려면 체크표시합니다 . 본 장비에서
는 지원하지 않는 기능입니다.
<Teac
h> 영역
XY축 구동모
터를 회전시켜 선택된 대상을 지정한 좌표의 위치로 이동시키거나
, 선택된 대상의 현재 좌표를 얻기 위해서 사용됩니다.
버튼
티칭시 사용
할 Fiducial Camera의 조명을 설정합니다. 자세한 사항은
“
7.1.1
공통
Align Data
”
참조하시기 바랍니다.
콤
보박스
XY축 구
동모터를 회전시켜 지정한 좌표의 위치로 이동시킬 대상을 선택하
거나, 현재 좌표를 알고 싶은 대상을 선택하기 위해 사용됩니다. 선택 가능
한 대상은 다음과 같습니다;
Fid Cam2:
전면 Gantry의 Fiducial Camera 를 선택합니다.
Fid Cam4: 후면 Gantry의 F
iducial Camera를 선택합니다.
He
ad 1 ~ Head 10: 1 번 ~ 10번 Head를 선택합니다.
Head 11 ~ Head 20: 11번 ~ 20 번 He
ad를 선택합니다.
<M
ove> 버튼
콤보박스에서 선택
한 대상을 지정한 좌표의 위치로 이동시킵니다. 이 때,
<Move> 버튼을 클릭하기 전에 원하는 위치에 해당하는 그리드의 셀(Tray
Feeder의 흡착점 좌표) 을 마우스로 클릭해야 합니다.
<G
et> 버튼
콤보박스에서 선택
한 대상을 기준으로 X, Y 좌표를 얻습니다. 이 때, <Get>
버튼을 클릭하기 전에 원하는 위치에 해당하는 그리드의 셀(Tray Feeder의
흡착점 좌표)을 마우스로 클릭해야 합니다.
<Shuttle Supply> 버튼
Shuttle Tray Feeder인 경우 Tray Fe
eder로부터 Shuttle이 부품을 공급 받아 Pick
Up 위치로 이동합니다.
<Pallet Out
> 버튼
