10-7 Optimization 아무런 장치를 배치하지 않기를 원하는 피더베이스의 슬롯은 화살표 버튼 ( ) 를 클릭하 여 <Prohibited> 리스트박스 영역에 나타나 게 지정하십시오 . 여기에 표시된 레 인에는 Optimizer 에서 어떠한 장치도 배치하지 않습니다 . ( ) 을 클 릭해서 되돌릴 수 있습니다 . Optimizer 에서는 피 더레인에 배치되어 있거나 새롭게 배…
10-6
Samsung Component Placer SM471 Administrator's Guide
10.3. Feeder Lane
그림
10.4 "Optimizer Setup: Feeder Lane"
탭
대화상자
Optimizer에서 피더배치에 이용할 각각의 피더베이스 슬롯에 대해 설정하는 화면입
니다. 피더베이스 슬롯에 배치할 수 있는 장치는 테이프피더와 스틱피더가 있습니
다.
현재 피더
베이스 슬롯에 피더가 배치된 상황을 보여주고 피더베이스 슬롯의 불량
등 기타의 사유로 인해 Optimizer에서 장치를 배치할 수 없거나 , 배치하면 안 되는
피더베이스 슬롯을 지정할 수 있습니다.
<PreArranged> 리스
트박스
현재 피더베
이스의 슬롯에 설치된 피더의 배치상황을 나타냅니다. 피더베이스
슬롯 번호에서 F는 전면 피더베이스를, R은 후면 피더베이스를 의미합니다.
테이프피더로 공급
되는 부품의 경우, 피더가 설치된 슬롯번호 다음에 부품명이
표시됩니다. 스틱피더나 트레이피더의 경우 , 해당 피더 유형이 표시됩니다. 또
한, 다른 장치의 간섭으로 사용할 수 없는 피더베이스의 슬롯은 점선으로 표시
됩니다.
<A
vailable> 리스트박스
Optimizer에서 장치를 배치
할 수 있는 피더레인을 보여줍니다.
<P
rohibited> 리스트박스
10-7
Optimization
아무런 장치를 배치하지 않기를 원하는 피더베이스의 슬롯은 화살표 버튼
( ) 를 클릭하
여 <Prohibited> 리스트박스 영역에 나타나게 지정하십시오.
여기에 표시된 레
인에는 Optimizer에서 어떠한 장치도 배치하지 않습니다 .
( )을 클
릭해서 되돌릴 수 있습니다.
Optimizer에서는 피
더레인에 배치되어 있거나 새롭게 배치될 장치들간의 간섭
을 고려해서 배치하게 되어있습니다.
10.4. Setup Menu / Parameters
그림

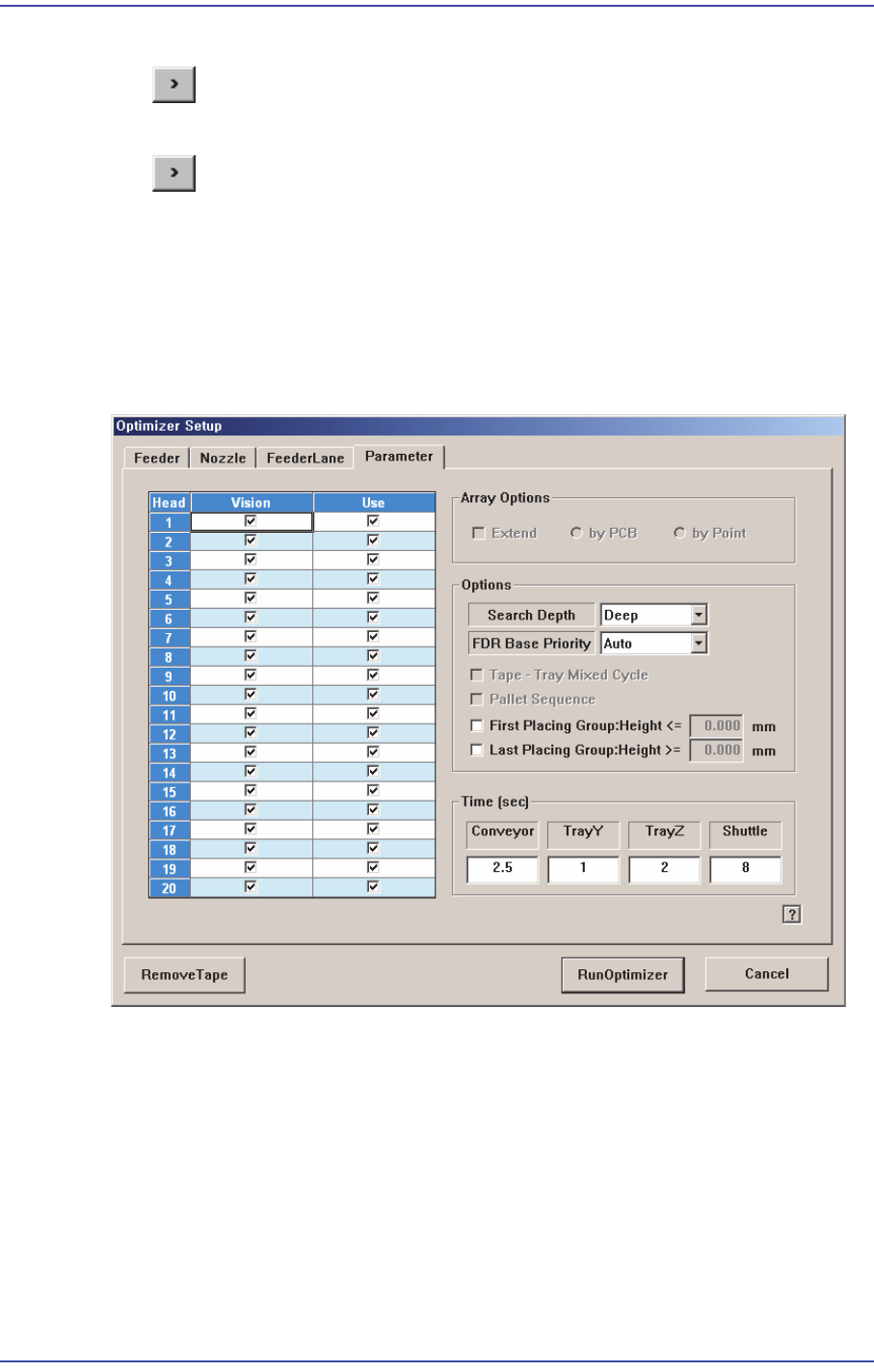

10.5 "Optimizer Setup: Parameters"
탭대화상자
Optimizer를 실행할 때 사용되는 옵션과 파라미터를 설정하는 화면입니다.
<Hea
d> 체크박스 영역
헤드별 사용유
무를 설정합니다.
<
Use> 체크박스
해당 헤드
를 사용할 것 인지를 표시합니다. 예를 들어, 3번 헤드에 문제가 있
어서 작업이 곤란한 경우에는 3번 헤드의 체크박스를 선택해서 빈 칸으로
만들어 두시기 바랍니다.
그러면 Optimizer에서
는 사용 중지된 헤드를 제외한 나머지 헤드로 작업 프
10-8
Samsung Component Placer SM471 Administrator's Guide
로그램을 생성합니다. 모든 헤드가 사용중지 상태이면 Optimizer가 최적화
를 수행할 수 없습니다.
<Array Options> 영역
Array PCB를 편집할 때 MMI의 스텝 프로그램의 표시방법과 최적화 옵션을 지
정하는데 이용합니다.
<Extend> 체크박스
어레이 PCB인 경우, Exteded 체크박스를 선택할 수 있습니다 . 그러면 MMI
는 하나의 Array PCB를 모든 어레이의 장착점을 포함하는 하나의 PCB로 가
정하고 최적화를 수행합니다 . 그러므로 전체적인 작업 효율이 향상이 됩니
다.
<Extend> 체크박스를 선택하지 않는 경우, ‘By PCB’ 또는 ‘By Point’ 옵
션 중 하나를 선택할 수 있습니다.
<By PCB> 옵션버튼
Optimizer가 하나의 소형PCB 에 대해서만 최적화를 수행하고 여러 개의 소
형PCB를 순차적으로 작업하도록 스텝프로그램을 생성합니다.
<By Point> 옵션버튼
어레이의 첫번째 장착점, 두번째 어레이의 첫번째 장착점, 마지막 어레이의
첫번째 장착점에 대한 작업이 끝난 후, 첫번째 어레이의 두번째 장착점 순으
로 작업하는 것을 의미합니다 .
일반적으로 노즐의 교환이 많을 경우는 ‘장착점우선’ 방식으로 작업하는
것이 효율적입니다.
그러나, 단위 PCB의 불량이 많으면 작업효율이 떨어질 수 있습니다.
<Options> 영역
Optimizer에서 수행하는 최적화 알고리즘에 대한 선택조건을 설정합니다.
<Search Depth> 콤보박스
장착순서의 최적화를 하는 수준을 선택합니다.
Quick
Optimizer가 가장 가까운 장착점을 기준으로 장착 순서를 최적화하는 방
식으로 최적화에 소요되는 시간이 상대적으로 짧습니다.
Deep
Optimizer가 모든 장착점을 대상으로 장착가능한 모든 경우의 수를 비교
하여 가장 최적의 장착순서를 결정하는 방식으로 최적화에 소요되는 시
간이 상대적으로 깁니다.
<FDR Base Priority> 콤보박스
