12-30 Samsung Component Place r SM471 Administrator's Guide 5. <Edge Offset Teach … > 버튼을 클릭하십시오 . 6. <Station s> 콤보박 스에서 캘리브레이션 할 St ation 을 선택하십시 오 . 7. Ref # 1 에 해당하 는 <Edge Offset> 에디트박스를 마우스포인…
12-29
Machine Calibration
<Shuttle Move> 버튼
<Pos Y> 에
디트박스에 입력된 위치로 Shuttle을 이동시킵니다. 단, 후면 레
일이 고정인 장비의 경우 현재 Rail의 폭을 뺀 값의 위치로 이동시킵니다.
<S
huttle Get> 버튼
현재 Shuttl
e의 위치를 Machine 좌표로 설정합니다. Exit Shuttle을 티칭박스
의 Jog 기능을 이용하여 이동시켜 다음 장비의 고정레일과 일치시킨 후 , 이
버튼을 클릭하여 <Pos Y> 에디트박스에 Shuttle Index Position 좌표를 입력하
십시오.
후면 레일이 고정
된 장비의 경우, 다음 장비의 컨베이어 폭과 동일하게 컨베
이어의 폭을 조절하고 두 장비간 PCB의 이송이 가능한 위치로 Exit Shuttle을
티칭박스의 Jog 기능을 이용하여 이동시켜 이 버튼을 클릭하여 Shuttle Index
Position 좌표를 저장하십시오. 이때, 현재 위치에서 현재 Rail의 폭을 더한
값을 <Pos Y> 에디트박스에 입력합니다.
[티칭박
스의 Jog 기능 설정 순서]
Jog → Co
nveyor → Station → Shuttle Axis
12.3.5.1. Procedure
Conveyor Calibration을 수행하는 방법은 다음과 같습니다.

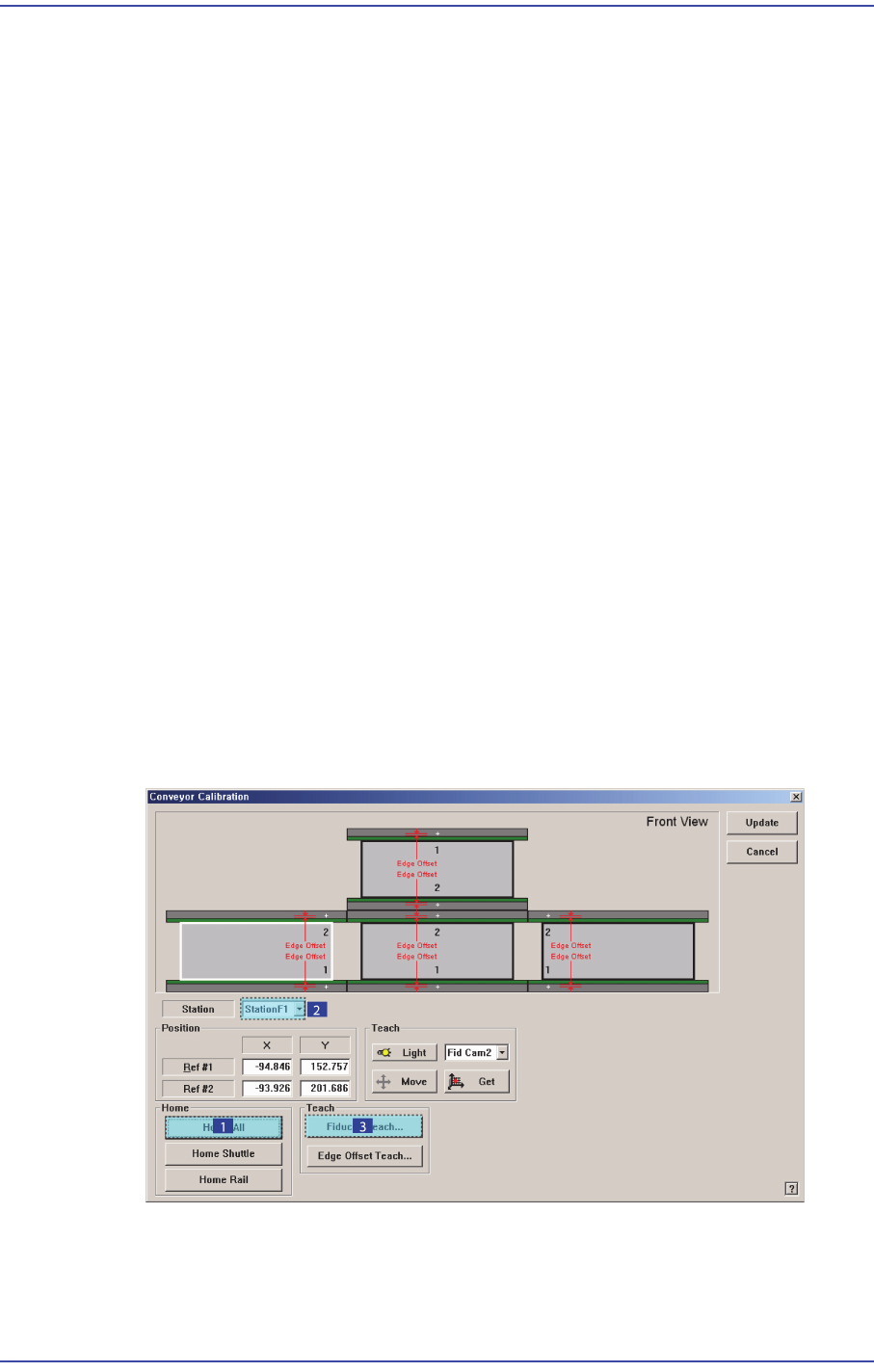

1. “Conveyor Cali
bration” 대화상자의 <Home All> 버튼을 클릭하십시오.
2. <Stations> 콤
보박스에서 캘리브레이션 할 Station 을 선택하십시오.
3. <Fiducial Teach…> 버튼을 클릭하
여, 선택된 Station의 Fiducial Mark들을 정확
히 티칭하고 <Tuning> 버튼을 클릭하여 위치를 정확히 Scan하십시오.
4. <OK> 버튼
을 클릭하여 Fiducial Mark의 위치정보를 Update 하십시오.
12-30
Samsung Component Placer SM471 Administrator's Guide
5. <Edge Offset Teach…> 버튼을 클릭하십시오.
6. <Stations> 콤보박
스에서 캘리브레이션 할 Station 을 선택하십시오.
7. Ref # 1 에 해당하
는 <Edge Offset> 에디트박스를 마우스포인터로 선택하고
<Move> 버튼을 클릭하십시오.
8. 그러
면, Fiducial Camera가 해당 Fiducial Mark의 위치로 이동합니다. Backup
Table을 상승시키고 SMVision창의 십자선의 수평선을 Teachbox를 이용하여
Conveyor Frame 끝단에 일치하도록 하십시오.
‘AXIS’ 버튼
을 눌러XY를 선택한 후, ‘MODE’ 버튼을 눌러 Jog를 선택하고
Y(+)방향 이동 버튼을 눌러 서서히 이동시키십시오.
12-31
Machine Calibration
9. 일치되면, <Get> 버튼을 클릭하십시오.
10. 그리고, Ref # 2에 해당
하는 <Edge Offset> 에디트박스를 마우스로 선택하고
<Move> 버튼을 클릭하십시오.
11. 동일한 방법으
로 Ref#2에 대해서 티칭을 실시하십시오.
12. 선택된 St
ation 의 Fiducial Mark들에 대해서 티칭이 완료되면, 동일한 방법으로
다른 Station들의 Fiducial Mark들에 대해서도 티칭을 실시하십시오.
13. 2에서 12번의 과정
은 각 Station 별로 수행되어야 하며, 다음의 순서로 수행하십
시오; StationF1 -> StationF2 -> StationR2 -> StationF3
F1_Ref#2
